XP142 系统手册.pdf - 第163页
第 3 部 第 5 章 檔操作 Edition 1.0 3-5-3 XP-142E 系統手冊 向 軟盤機複製檔案或由軟盤機 向 機器內複製檔案 操作 步驟 1. 把要複製的軟碟插入軟碟 驅 動器。 2. 按下 [ 程式 ] 、 [ 檔案 ] 鍵，顯示檔案操作畫面。 3. 按下在檔案操作畫面左側的 [ ▼ ] ， 然 後選擇 [FDD] ， 會在畫面左上 欄 內顯示 [FDD] ， 儲 存在軟碟中的檔案名會在左面中 央 的 空欄 內顯示。…
第 5 章 檔操作 第 3 部
XP-142E 系統手冊 3-5-2 Edition 1.0

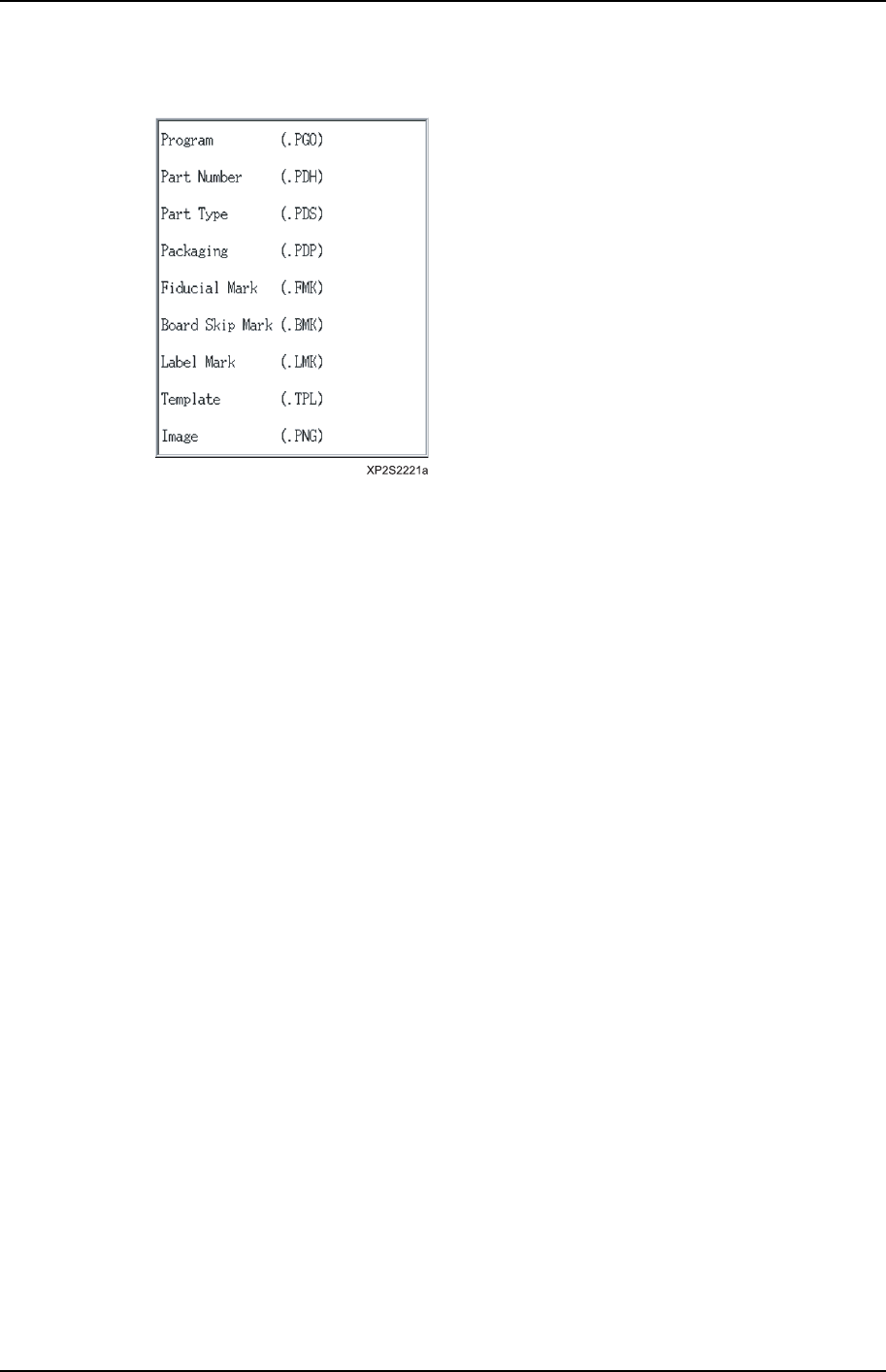

檔案類型
顯示機器內的資料檔案夾和軟盤機。
專案說明
Local
機器的硬碟
FDD
軟碟驅動器
Program (.PGO)
生產程式檔案
Part Number (.PDH)
Part Number 檔案
Part Type (.PDS)
Part Type 檔案
Package (.PDP)
Packaging 檔案
Fiducial Mark (.FMK)
Fiducial Mark 檔案
Board Skip Mark (.BMK)
Fiducial Mark 檔案
Label Mark (.LMK)
Label Mark 定位點檔案
Template (.TPL)
Template 檔案
Template 用影像檔案。
第 3 部 第 5 章 檔操作
Edition 1.0 3-5-3 XP-142E 系統手冊
向軟盤機複製檔案或由軟盤機向機器內複製檔案
操作步驟
1. 把要複製的軟碟插入軟碟驅動器。
2. 按下[程式]、[檔案]鍵，顯示檔案操作畫面。
3. 按下在檔案操作畫面左側的[▼]，然後選擇[FDD]，會在畫面左上欄內顯示[FDD]，
儲存在軟碟中的檔案名會在左面中央的空欄內顯示。

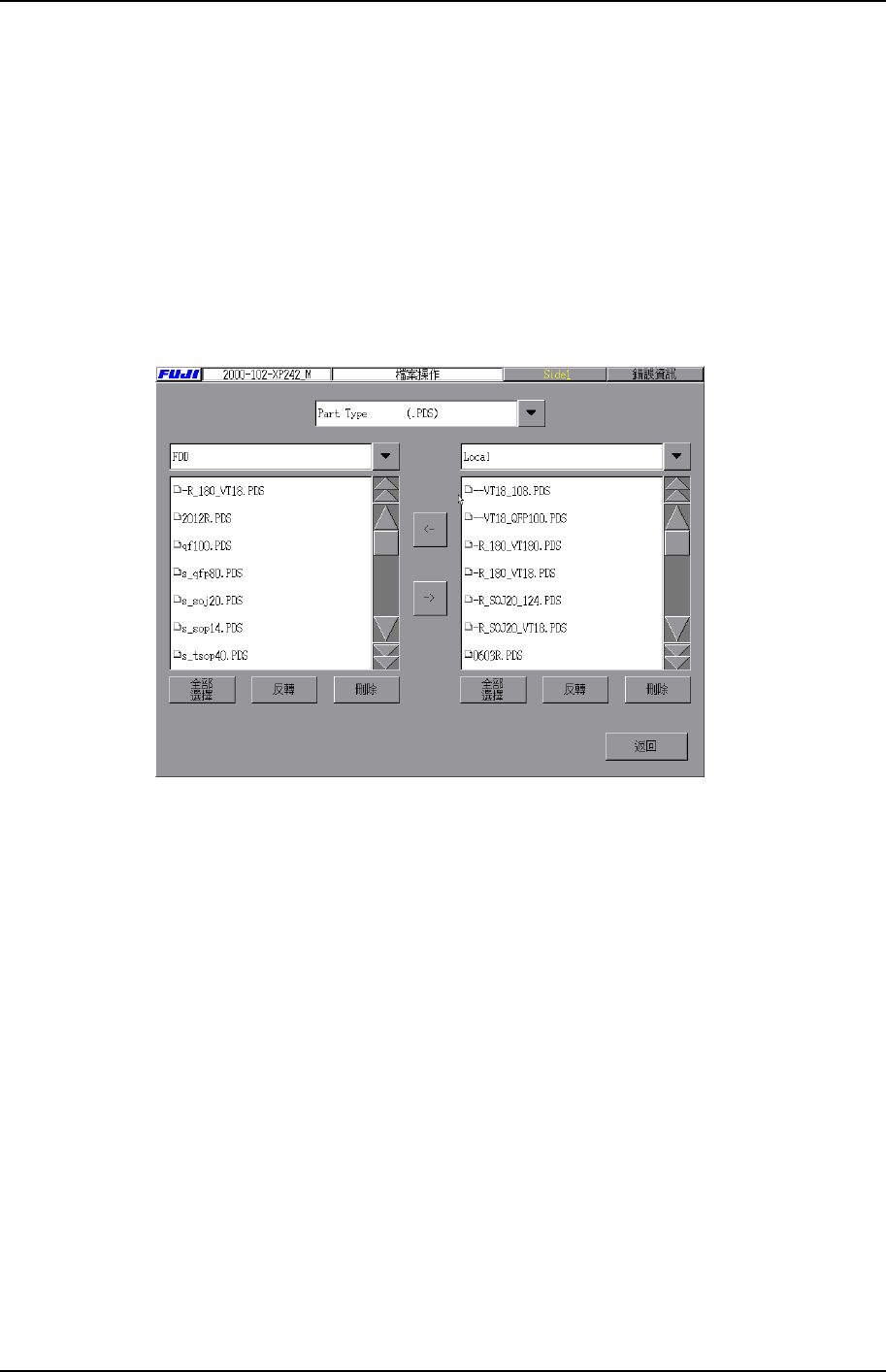

4. 按下在檔案操作畫面中央的[▼]，然後從顯示目錄中選擇複製的檔案類型。檔案類
型會在畫面右上的空欄內顯示，右面中央的空欄內顯示出檔案名。
XP2S2222T
第 5 章 檔操作 第 3 部
XP-142E 系統手冊 3-5-4 Edition 1.0
〈複製機器中的檔案至軟碟時〉
5. 從右中央的檔案一覽表中選擇要複製的檔案(可以選擇 幾個)
XP2S2223T
6. 選擇[←]鍵，複製已選擇的檔案至軟碟內。確認完成複製後，取出軟碟並選擇[關閉]
鍵。
〈複製一個軟碟文檔案至機器中〉
5. 從左中央的檔案一覽表選擇要複製的檔案。(可以選擇 幾個)
XP2S2224T
6. 選擇[→]鍵，複製檔案至機器中。確認完成複製後，取出軟碟並按[關閉]鍵。
