XP142 系统手册.pdf - 第30页
第 1 部 概要 此部分對操作面板觸摸屏、按鈕開關等機 器的特長進行說明。 1. 機器 --------------------------------------------- 1-1-1 1.1 開關類的使用方法 ----------------------------- 1-1-1 1.2 觸摸屏的閱讀方法．使用方法 -------------- 1-1-3 2. 用語集 -----------------------------…
安全指南
XP-142E 系統手冊 16 Edition 1.0
5. [緊急停止]按鈕
發生緊急情況時，請按下任何一個紅色的[緊急停止]按鈕，使機器停止。[緊急停止]按鈕的
位置如下圖所示。
XP1MZ011T
第 1 部
概要
此部分對操作面板觸摸屏、按鈕開關等機
器的特長進行說明。
1. 機器--------------------------------------------- 1-1-1
1.1 開關類的使用方法----------------------------- 1-1-1
1.2 觸摸屏的閱讀方法．使用方法 -------------- 1-1-3
2. 用語集------------------------------------------ 1-2-1
第 1 部 第 1 章 機器
Edition 1.0 1-1-1 XP-142E 系統手冊
1. 機器

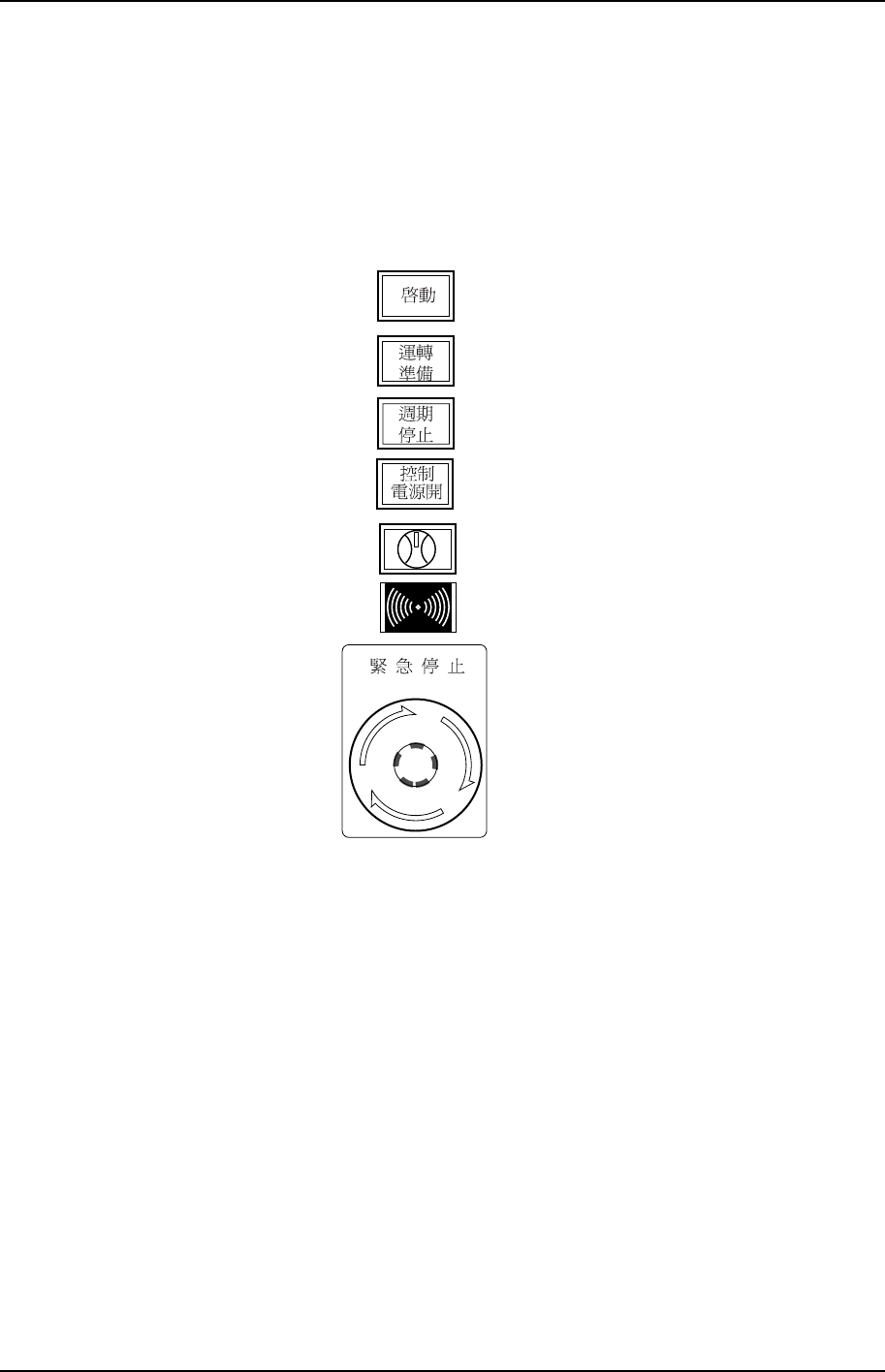

1.1 開關類的使用方法
本機器採用觸摸屏與按鈕操作相結合的方式進行機器的控制。下面對在操作面板上的各種按
鈕的作用進行說明。
XP1S1001T
啟動
按下此按鈕後機器開始運轉。此按鈕只有當機器處於等待指令 (即啟動呈閃爍狀態) 時才有
效。
運轉準備
按下此按鈕後清除錯誤狀態，並給伺服系統提供 200 V 電源。
週期停止
要使運轉中的機器在這一動作週期結束後停止時使用。
與[緊急停止]按鈕不同，即使按下[週期停止]按鈕也不能切斷 200 V 電源。另外，動作範本
為[暫停]時，生產過程處於暫時停止狀態。
控制電源開
按下此按鈕後機器接通電源，啟動機器的控制軟體。
