第 2 部 第 1 章 基本操作
Edition1.0 2-1-33 XP-142E 系統手冊
1.16 吸嘴相關功能
1.16.1 更換吸嘴
本機器備有簡易更換吸嘴的功能。
操作步驟
1. 在[主畫面]上依次選擇[機器 操作]和[吸嘴移動到更換位置]，顯示出吸嘴 更換視窗。
停止操作時請選擇更換吸嘴的視窗內的[取消]。
2. 輸入貼裝頭的移動位置，選擇[啟動]按鈕後 ，吸嘴頭移動到操作側的更換位置，
MFU 被松板。(固定料站時，僅僅移動貼裝頭)
3. 在[主畫面]上依次選擇[生產]、[吸嘴編輯]，顯示[吸嘴編輯]的畫面。
4. 具有維修保養 C 許可權的時候，顯示出[更換支援]。選擇[更換支援]、使維修保養
開關處於 ON 後，用更換支援範本顯示出 吸嘴編輯。
支持更換吸嘴
1. 點擊[機器吸嘴]欄內的相應的吸嘴。
2. 選擇更換位置(stage_slot)。
3. 選擇[更換吸嘴]鍵。
4. 按下[啟動]按鈕。
還有，在伺服軸移動中請持續按下[啟動]按鈕。
第 1 章 基本操作 第 2 部
XP-142E 系統手冊 2-1-34 Edition1.0
1.16.2 吸嘴編輯
在機器上進行裝載吸嘴的設定。
以下就 SIDE1 進行說明，SIDE2 也請進 行同樣地操作。
操作步驟

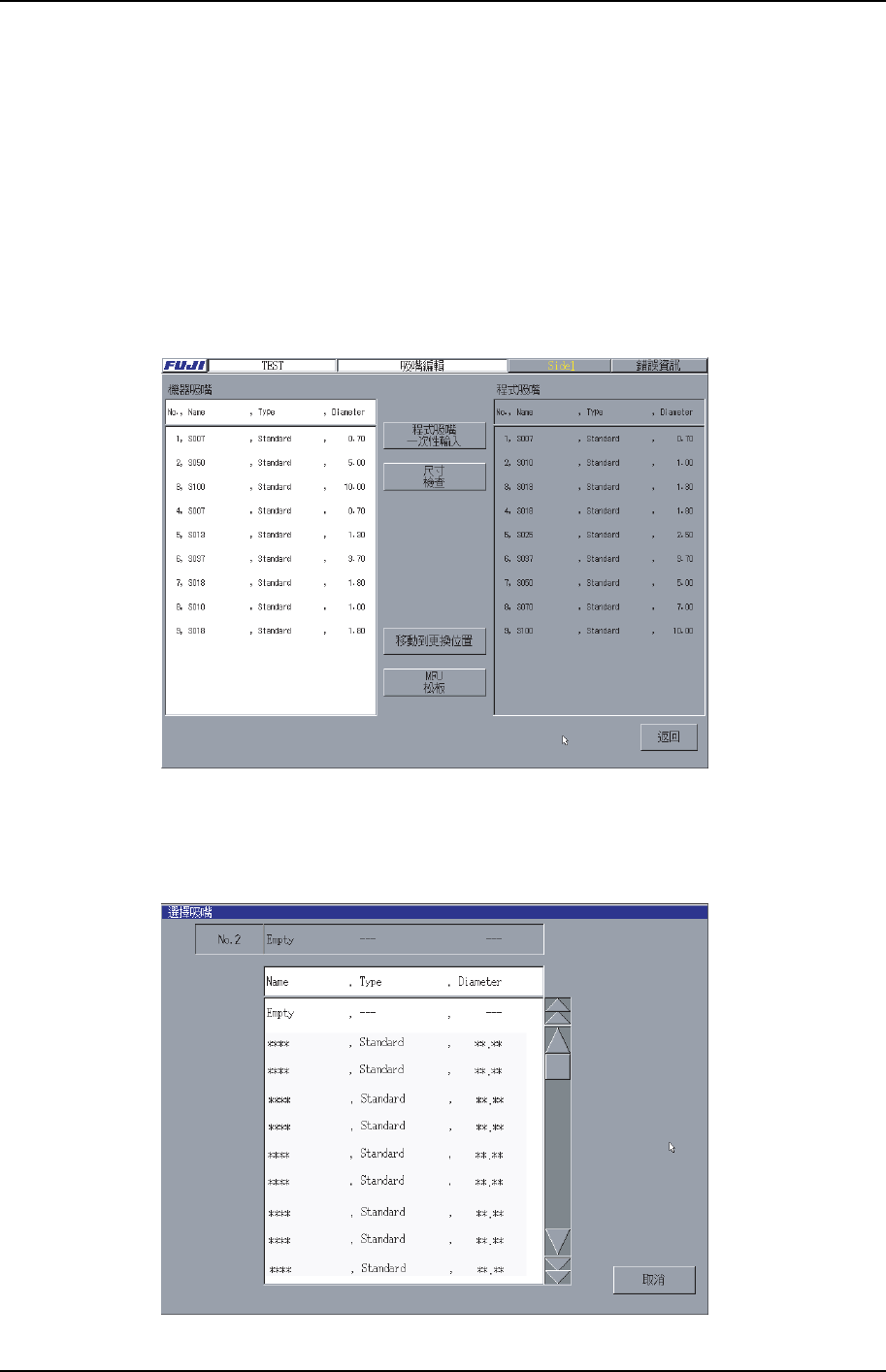

1. 在[主畫面]上，依次選擇[生產]、[吸嘴編輯]，顯示[吸嘴編輯]的畫面。此 畫面 包括
“機器吸嘴”和“程式吸嘴“的一覽表。“機器吸嘴”一覽表顯示機器上的吸嘴，
“程式吸嘴”一覽表顯示程式所要求的吸嘴。
XP2S2210T
2. 選擇“機器吸嘴”欄內的吸嘴號碼，顯示吸嘴一覽表，然後從中選擇要更換的吸
嘴。[機器吸嘴]的資訊。“機器吸嘴”的資訊被切換。用相同方法切換所有需要更
換的吸嘴的設定。另外，要一次性變換[程式吸 嘴]時，選擇[一次性輸入 程式 吸嘴]。
XP2S2227T
第 2 部 第 1 章 基本操作
Edition1.0 2-1-35 XP-142E 系統手冊
3. 請閱讀[機器吸嘴]、按照吸嘴更換的操作步驟更換吸嘴。
4. 吸嘴更換結束後，請選擇[尺寸檢查]。可確認以下項目 。
·吸嘴型號(Size Result)
·吸嘴亮度(Conduction)

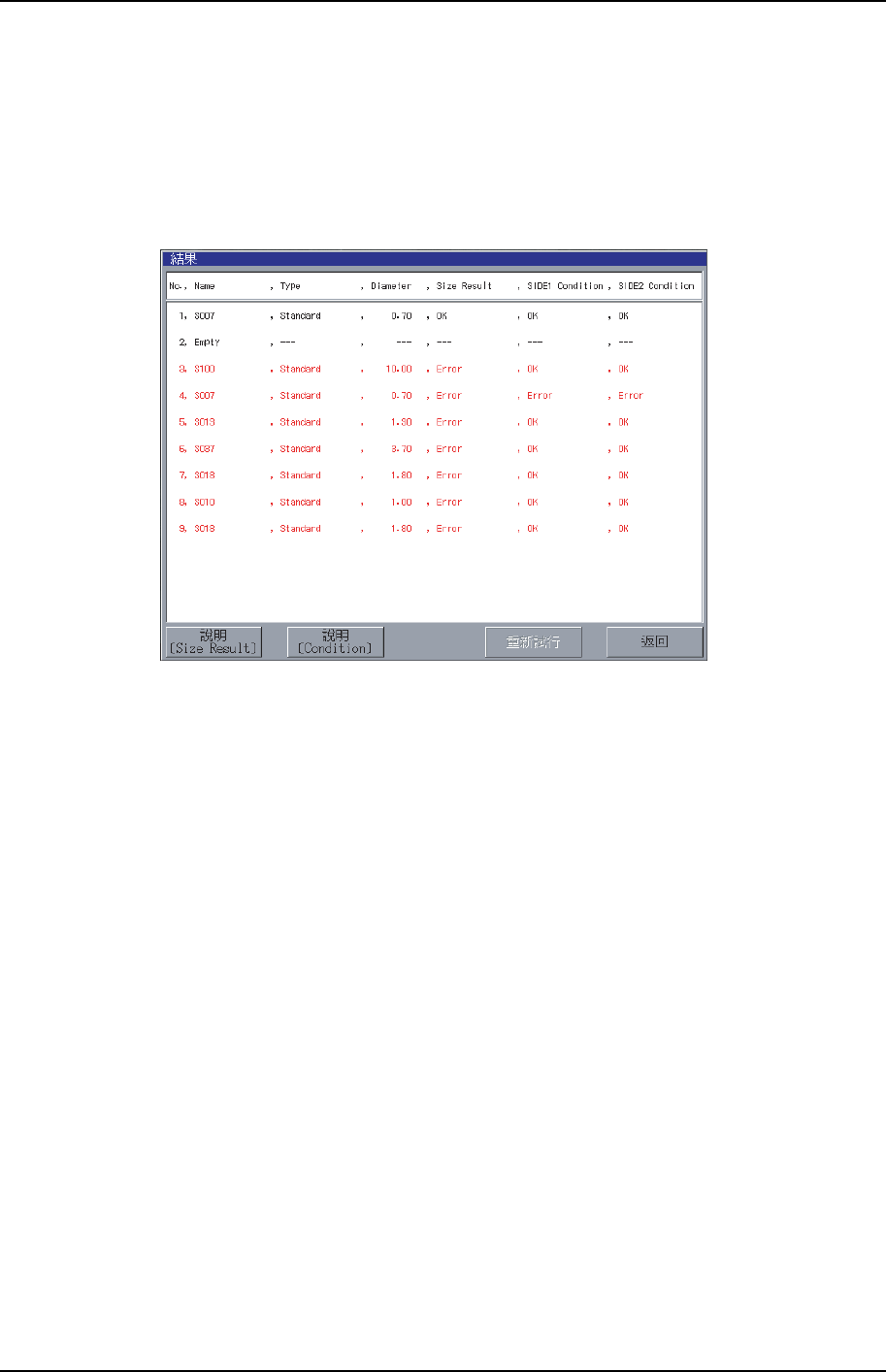

確認結束後顯示測定結果對話框。
XP2S2254T
5. 請確認在[Size Result]以及[Conduction]中沒有錯誤(Warning，Error)。
測定結果中出現錯誤時，請按照[Size Result]、 [Conduction]的說明，確認吸嘴
等情況，排除錯誤的原因。
請再次確認[尺寸檢查]沒有錯誤。
注意) 吸嘴亮度測定中測定結果會反饋到生產時的影像處理。所以請務必確認沒有錯誤後
再進行生產。
