第 2 部 操作系統 機器各個部分的功能按下列種類分類。在各章中 就機器的操作方法進行分步說明。 1. 基本操作 --------------------------------------- 2-1-1 2. 定位點編輯功能 ------------------------------ 2-2-1 3. 生產資訊的顯示功能 ------------------------ 2-3-1 4. 管理功能 -----------------…
第 2 章 用語集 第 1 部
XP-142E 系統手冊 1-2-2 Edition 1.0
Connect/Disconnect Parts Supply Side (裝卸式零件供應側)
此裝置是機器前側(Side 1)、 機 器後側(Side 2)的零件供應部分 。通過連接 MFU 到機器上來供應零
件。另外，MFU 也可以從機器主體上卸下。
Recovery (補件)
由於出錯等原因，零件從吸取到貼裝為止的一連串的動作沒有完成的時候，機器可以重新進行零件
的貼裝。補件次數可由用戶指定。
Touch screen (觸摸屏)
用戶可以通過按下機器畫面上的指令鍵來執行操作指令的介面。
第 2 部
操作系統
機器各個部分的功能按下列種類分類。在各章中
就機器的操作方法進行分步說明。
1. 基本操作--------------------------------------- 2-1-1
2. 定位點編輯功能------------------------------ 2-2-1
3. 生產資訊的顯示功能 ------------------------ 2-3-1
4. 管理功能--------------------------------------- 2-4-1
第 2 部 第 1 章 基本操作
Edition1.0 2-1-1 XP-142E 系統手冊
1. 基本操作
本章將說明機器的基本操作順序。請確認第 1 部分說明的機器各部分名稱。此外，在此說明的大部
分操作都是從下面的[主畫面]開始的。
1.1 機器的啟動和關機
1.1.1 機器的啟動和[主畫面]的顯示
儘管本章的所有說明基本都是從[主畫面]開始的，但是此畫面並不是機器啟動後自動顯
示的畫面。請按照下面的步驟啟動機器，使其顯示[主畫面]。
操作步驟
1. 啟動與機器相連接的監控電腦。
2. 把機器上的電源總開關置於”ON”的位置。

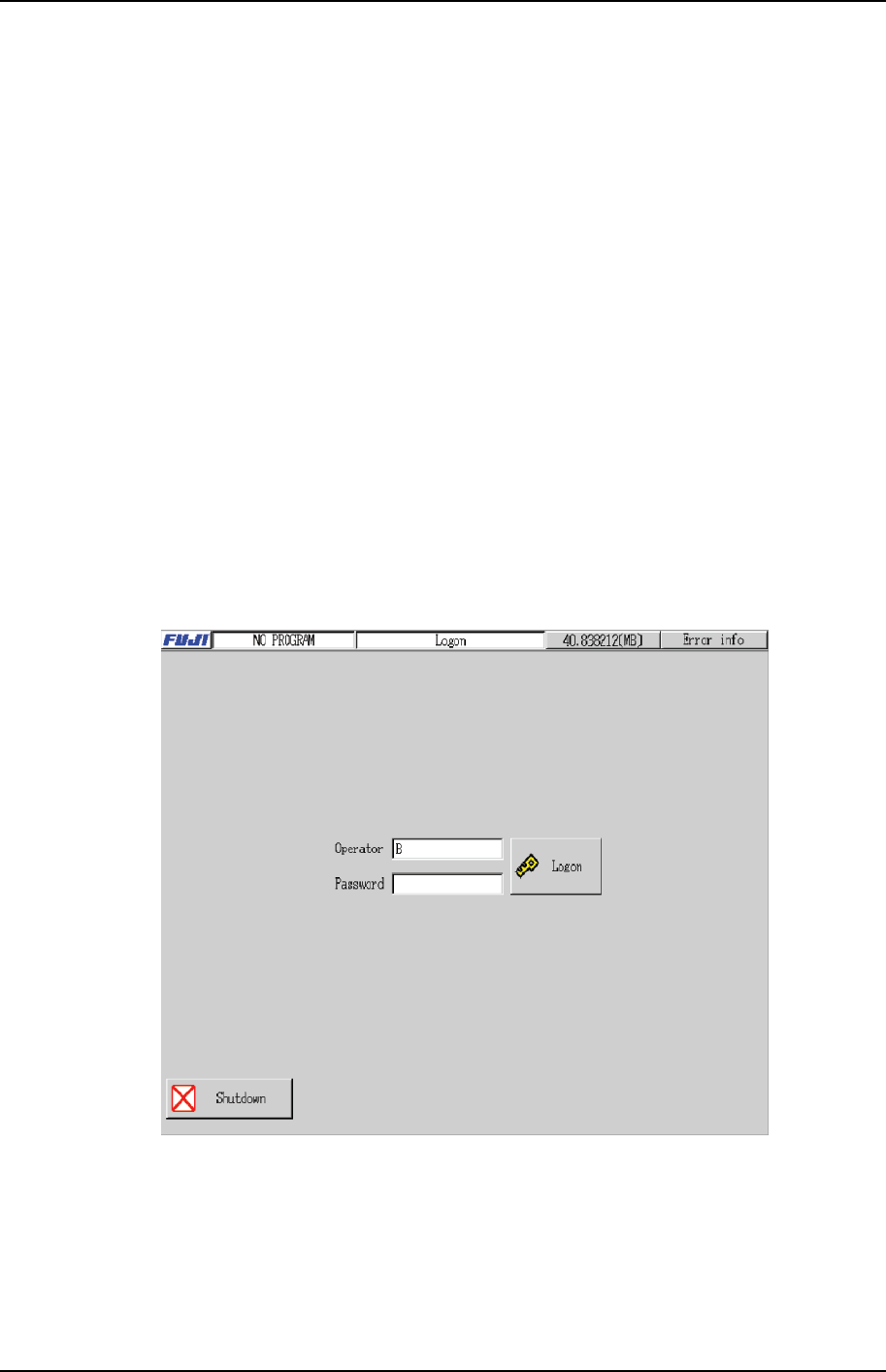

3. 按下[控制電源入]按鈕後啟動機器。機器啟動後，此時顯示[註冊]畫面。
4. 選擇[操作者]或者[密碼]的輸入框後顯示出鍵盤。
5. 用畫面上顯示的鍵盤上輸入[操作者]和[密碼]，選擇[註冊]鍵進行註冊 。
XP1S2001Ea
