Über Programme und Befehle (Fortsetzung)
Beste Vorgehensweise für die Programmierung
• Fügen Sie Dosiersetup Befehle am Anfang des Programms ein.
• Plazieren Sie Dosierbefehle nach Setup- und Zeichenbefehlen.
• Fügen Sie Programm-End-Befehle am Ende von jedem Programm ein.
• Benennen Sie Ihre Programme [siehe “Wie benennt man ein Programm (Programmname)?” auf Seite46].
Über die Düsenhöhe
Die Düsenhöhe (1) ist der Abstand zwischen der Nadelspitze und dem Werkstück für Kontaktanwendungen oder
(2)der Abstand zwischen der Spitze der Düse und dem Werkstück für kontaktlose Anwendungen. Die maximale
Höhe der Nadel wird auch als Nullpunkt (Z clearance) definiert.
Die Düsenhöhe muss richtig eingestellt werden, um leichte Änderungen in der Höhe ausgleichen zu können,
die beim Auswechseln/Tauschen der Dosierdüse oder Nadel auftreten. Wenn Ihr System über den optionalen
Nadelausrichter verfügt, können Sie die Nadelhöhe mit der Funktion Automatische Nadelverstellung jederzeit
automatisch anpassen.
Die Düsenhöhe sollte wie folgt neu einstellt werden:
• Beim Hochfahren des Systems.
• Jedes Mal, wenn ein Bauteil in Z-Richtung (wie z. B. die Kartusche) bewegt wird.
• Jedes Mal, wenn eine Dosierdüse oder Nadel ausgetauscht wird, insbesondere, wenn sich die Länge ändert.
• Jedes Mal, wenn sich die Nutzlast oder das Werkstück ändert.
Über Markierungspunkte
Markierungspunkte sind spezielle Punkte, die mit dem Markierungspunkt Befehl festgelegt werden. Das System
nutzt Markierungspunkte, um alle XY Werte in einem Programm anhand von Änderungen der Position oder
Ausrichtung auf einem Werkstück zu erkennen. Diese Einstellung wird durch die Programm Offset Funktion
ausgeführt.
Nadelhöhe
Nullpunkt
(ZClearance)
Werkstück
R Series Automatisiertes Dosiersystem
20
www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Übersicht über das Programmierhandgerät
Dieser Abschnitt erklärt, wie man das Programmierhandgerät benutzt und liefert eine Übersicht über die Tasten
und Menüs des Programmierhandgerätes. Um das System einzustellen und ein Dosierprogramm zu erstellen, siehe
“Setup” auf Seite32 und “Programmierung” auf Seite44.
Display: Alle Menüs
erscheinen auf dem
Display.
F1, F2 und F3
Funktionstasten:
Werden zum Öffnen
der Programmmenüs
und dem Speichern von
Dateieinträgen benutzt.
Siehe “Ausführen von
Funktionen und Eingabe
numerischer Daten” auf
Seite21.
Pfeiltasten: Verwenden Sie
diese Tasten zum Bewegen der
Dosierdüse. Siehe “Bewegen der
Dosierdüse” auf Seite22.
Programmiertasten:
Werden zum Erstellen von
Programmen benutzt. Siehe
“Programmierhandgerät
Tastenbeschreibung” auf
Seite23.
Start Taste: Wird zum
Starten des Programms
benutzt.
Home Taste: Bewegt die
Dosierdüse in die Grundstellung.
USB Taste: Wird zum Hoch- oder
Herunterladen von Programmen
benutzt. Siehe “Wie lädt man ein
Programm mit Hilfe des SVC USB
Anschlusses hoch oder herunter?”
auf Seite57.
Edit Taste: Wird zum Bearbeiten
von mehreren Schritten in einem
Programm benutzt. Siehe “Wie
ändert man eine Adressgruppe
(Gruppenbearbeitung)?” auf
Seite49.
Enter Taste: Wählt das aktuelle
Item aus.
Nach oben / nach unten Tasten:
Werden zur Bewegung des
Cursors verwendet.
R Series Automatisiertes Dosiersystem
21
www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Betriebsmodus (Run-Modus) und Programmiermodus
Das System hat zwei Modi: Betriebs- und Programmiermodus.
Im Betriebsmodus können Sie:
• Eine Liste von Programmen ansehen und ein Programm auswählen.
• Ein Programm ausführen.
• Den Zähler zurücksetzen (diese Funktion ist passwortgeschützt).
• Alle XYZR Werte in einem Programm zurücksetzen, wenn sich die Position oder Ausrichtung auf einem
Werkstück ändert.
• Eine manuelle oder automatische Kalibrierung der Düsenhöhe durchführen (nach dem Tausch von Düse oder
Nadel).
Im Programmiermodus können Sie:
• Systemeinstellungen einsehen oder ändern.
• Die Dosierhöhe kalibrieren.
• Ein-/Ausgänge einrichten.
• Programme erstellen, bearbeiten, kopieren, bewegen und benennen.
• Den Testlauf eines Programmes ausführen.
• Upload und Download von Programmen mit Hilfe des SVC USB Anschlusses.
• Ausführen eines Hardware- und Softwarediagnosetests.
Wenn Sie das System einschalten, befindet es sich im Betriebsmodus. Um in den Programmiermodus zu wechseln,
siehe “Wechsel von Betriebs- in den Programmiermodus” auf Seite44.
Ausführen von Funktionen und Eingabe numerischer Daten
Ausführen von Funktionen durch das Drücken einzelner Tasten oder mehrerer Tasten nacheinander:
• Wenn Sie eine einzelne Taste drücken, führt das Programmiergerät die in weiß abgebildete Funktion aus. Zum
Beispiel, wenn Sie die Type Taste drücken, öffnet sich das Type Menü.
BEISPIEL: Drücken Sie
, um das „Type“ Menü zu öffnen.
• Um die Funktion auszuführen, die in gelber Farbe am oberen Rand einer Taste abgebildet ist, drücken Sie
die Shift Taste, lassen Sie sie wieder los und drücken dann die gewünschte Taste. Zum Beispiel: um den
Dosierbefehl auszuwählen, drücken Sie die Shift Taste und danach die „Type“ Taste.
BEISPIEL: Drücken Sie
> , um einen Dosierbefehl einzugeben.
Wenn eine Zahl benötigt wird, wechselt das Programmiergerät automatisch in den numerischen Eingabemodus. Die
Nummerntasten haben eine weiße Zahl am unteren Rand der Taste.
BEISPIEL: Drücken Sie
, um die Zahl 1 einzugeben.
BEISPIEL: Drücken Sie > > , um die Nummer 1.5 einzugeben.

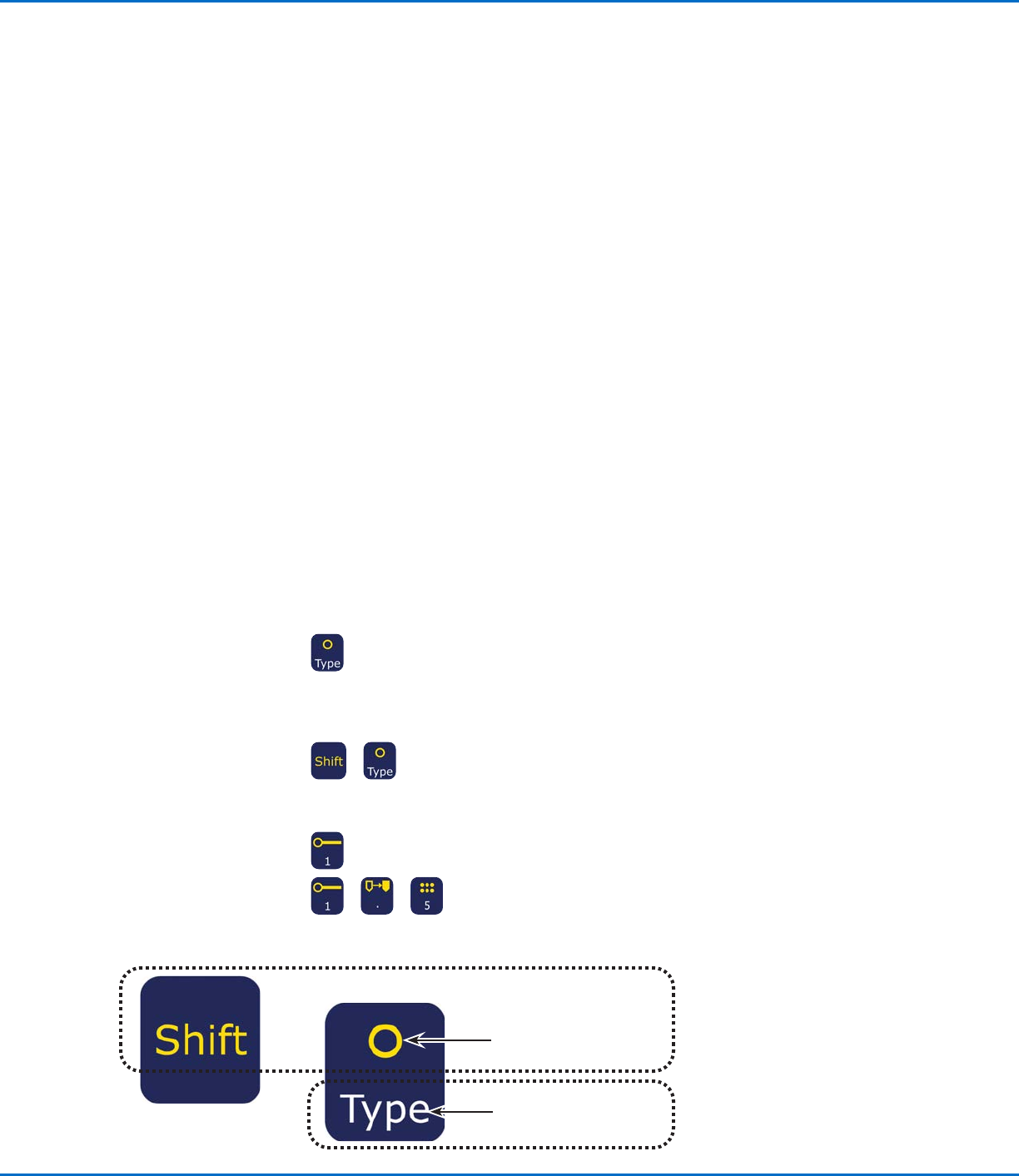

Führen Sie die in gelber Farbe
abgebildete Funktion aus, indem
Sie die Shift-Taste erst drücken,
dann loslassen und danach
diese Taste drücken.
Führen Sie die in weißer
Farbe abgebildete Funktion
aus, indem Sie diese Taste
einmal drücken.
+
