R Series Automatisiertes Dosiersystem
70
www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

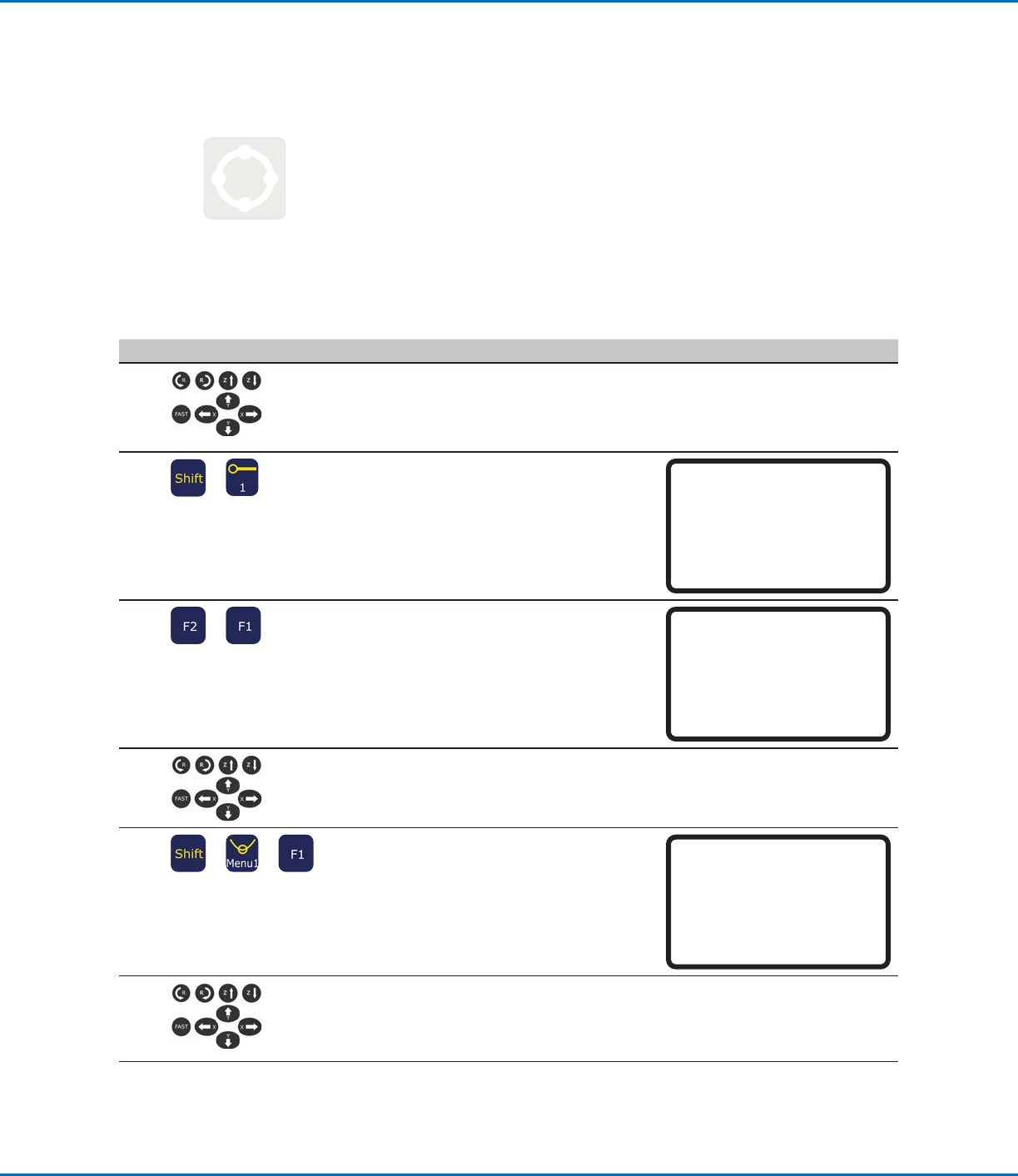

Wie erstellt man einen Kreis mit rotierender R-Achse?
3. Passierpunkt
1. Linienbeginn
5. Linienende
4. Bogenpunkt 2. Bogenpunkt
VORAUSSETZUNGEN
Das System befindet sich im Programmiermodus. Siehe “Wechsel vom Betriebs- in den Programmiermodus” auf
Seite44.
# Tastenfolge Schritt Display Programmierhandgerät
1
• Bewegen Sie die Dosierdüse an
die erste XYZR Dosierposition
(1.Linienstart).
2
>
• Drücken Sie SHIFT > 1, um die Position
als Linienstartpunkt zu registrieren.
• Drehen Sie auf 0, für die Koordinate R.
Line Start 1/2
------------------------------
X: 130.93 mm
Y: 37.39 mm
Z: 45.54 mm
R: 0 deg
[F1] OK [F2] Next [F3] Current
3
>
• Drücken Sie F2, um zum Linienstart-
parameter Bildschirm zu wechseln.
• Drücken Sie F1 zum Speichern und
Schließen.
Line Start 2/2
------------------------------
Line Speed: 10.0 mm/s
Pre-move Delay: 0.00 s
Settling Distance: 0.00 mm
Dispenser Off(0)/On(1): 1
[F1] OK [F2] Next
4
• Bewegen Sie die Dosierdüse zur
zweiten XYZR Dosierposition (2.
Bogenpunkt).
5
> >
• Drücken Sie SHIFT > MENU1, um die
Position als Bogenpunkt zu registrieren.
• Drehen Sie auf 90 für die Koordinate R.
• Drücken Sie F1 zum Speichern und
Schließen.
Arc Point
------------------------------
X: 130.93 mm
Y: 37.39 mm
Z: 45.54 mm
R: 90.00 deg
[F1] OK [F3] Current
6
• Bewegen Sie die Dosierdüse an die
Dritte Position.
• XYZR Dosierposition (3. Linie
Passierung).
Fortsetzung auf der nächsten Seite
Erstellen von Mustern (Fortsetzung)
R Series Automatisiertes Dosiersystem
71
www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Erstellen von Mustern (Fortsetzung)
Wie erstellt man einen Kreis mit rotierender R-Achse? (Fortsetzung)
# Tastenfolge Schritt Display Programmierhandgerät
7
>
• Drücken Sie SHIFT > 2, um die Position
als Linienpassierpunkt zu registrieren.
• Geben Sie 180 für die Koordinate R ein.
Line Passing 1/2
------------------------------
X: 130.93 mm
Y: 37.39 mm
Z: 45.54 mm
R: 180.00 deg
[F1] OK [F2] Next [F3] Current
8
>
• Drücken Sie F2, um zum Linienpassier-
punktparameter Bildschirm zu gelangen.
• Drücken Sie F1 zum Speichern und
Schließen.
Line Passing 2/2
------------------------------
Line Speed: 10.0 mm/s
Node Time: 0.00 s
Dispenser Off(0)/On(1): 1
[F1] OK [F2] Next
9
• Bewegen Sie die Dosierdüse zur vierten
XYZR Dosierposition (4. Bogenpunkt).
10
> >
• Drücken Sie SHIFT > MENU1, um die
Position als Bogenpunkt zu registrieren.
• Geben Sie 270 für die Koordinate R ein.
• Drücken Sie F1 zum Speichern und
Schließen.
Arc Point
------------------------------
X: 130.93 mm
Y: 37.39 mm
Z: 45.54 mm
R: 270.00 deg
[F1] OK [F3] Current
11
• Bewegen Sie die Dosierdüse an die
fünfte Dosierposition (5. Linienende).
12
>
• Drücken Sie SHIFT > 3, um die Position
als Linienendpunkt zu markieren.
• Geben Sie 360 für die Koordinate R ein.
Line End 1/4
------------------------------
X: 130.93 mm
Y: 37.39 mm
Z: 45.54 mm
R: 360.00 deg
[F1] OK [F2] Next [F3] Current
13
>
• Drücken Sie F2, um zum Linienend-
punktparameter Bildschirm zu gelangen.
• Drücken Sie F1 zum Speichern und
Schließen.
Line End 4/4
------------------------------
Retract Distance: 0.00 mm
Retract Low: 20.0 mm/s
Retract High: 80.0 mm/s
[F1] OK [F2] Next
14
>
• Drücken Sie SHIFT > END, um das
Programmende zu markieren.
15
• Drücken Sie START, um das Programm
auszuführen.
R Series Automatisiertes Dosiersystem
72
www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Kalibrierung der Düsenhöhe
Die Düsenhöhe ist der Abstand zwischen der Düse und der Oberfläche der Fixierplatte. Die Düsenhöhe muss richtig
kalibriert werden, um leichte Änderungen in der Höhe ausgleichen zu können, die bei Änderungen am System
auftreten können, hauptsächlich beim Auswechseln/Austauschen der Dosiernadel oder Dosierdüse.
HINWEIS: Informationen, wann Sie die Düsenhöhe kalibrieren müssen, finden Sie unter “Über die Düsenhöhe” auf
Seite19.
Systeme ohne Nadelausrichter
Wenn Ihr System nicht über den optionalen Nadelausrichter verfügt, befolgen Sie diese Schritte, um die Nadelhöhe
zu kalibrieren und dann die Nadelhöhe nach einem gleichartigen Dosiernadelwechsel manuell neu zu kalibrieren.
HINWEIS: Der optionale Nadelausrichter kann an ein bestehendes System angebaut werden. Siehe
“Nadelausrichtung” auf Seite 81.
Erstellen Sie einen Kalibrierpunkt (Ersteinrichtung der Nadelausrichtung)
Das System verwendet einen Kalibrierpunkt für die Nadelausrichtungsfunktion für die Neukalibrierung der
Düsenhöhe nach einem baugleichen Düsenwechsel.
VORAUSSETZUNGEN
Das System befindet sich im Programmiermodus. Siehe “Wechsel vom Betriebs- in den Programmiermodus” auf
Seite44.
# Tastenfolge Schritt Display Programmierhandgerät
1
> >
• Drücken Sie SETUP.
• Bewegen Sie sich auf-/abwärts zu
CALIBRATION POINT.
• Drücken Sie ENTER.
SETUP 1/3
01 XY Move Speed
02 Z Move Speed
03 R Maximum Speed
04 Point to Point Arc Jump
05 Park Position
06*Calibration Point
07 Mark Points
2
>
• Fahren Sie die Düse soweit nach unten,
bis Sie sich so nah wie möglich an der
Oberfläche der Fixierplatte befindet.
• Drücken Sie F1, um die Einstellungen zu
speichern.
Calibration Point
------------------------------
Jog tip to position
------------------------------
[F1] OK
