R Series Automatisiertes Dosiersystem
44
www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Programmierung
Dieser Abschnitt enthält Anleitungen für die am häufigsten ausgeführten Programmieraufgaben. Wenn Sie
Schwierigkeiten haben, ein Programm für Ihre Anwendung zu erstellen, kontaktieren Sie Ihren NordsonEFD
Vertreter.
Bevor Sie diesen Abschnitt verwenden:
• Schließen Sie alle anwendbaren Installationsschritte ab. Siehe “Installation” ab Seite14.
• Schließen Sie alle erforderlichen Setup-Schritte ab. Siehe “Setup” ab Seite32.
• Siehe “Konzepte ” auf Seite18 und schauen Sie unter “Übersicht über das Programmierhandgerät” auf Seite20
für wichtige Hinweise zum Programmieren und um zu lernen, wie man das Programmierhandgerät verwendet.
Arbeiten mit Programmen und Befehlen
Dieser Abschnitt konzentriert sich auf das Bearbeiten der auf dem Programmiergerät gespeicherten Programme. Für
Informationen über das Erstellen von Dosiermustern, siehe “Erstellen von Mustern” auf Seite60.

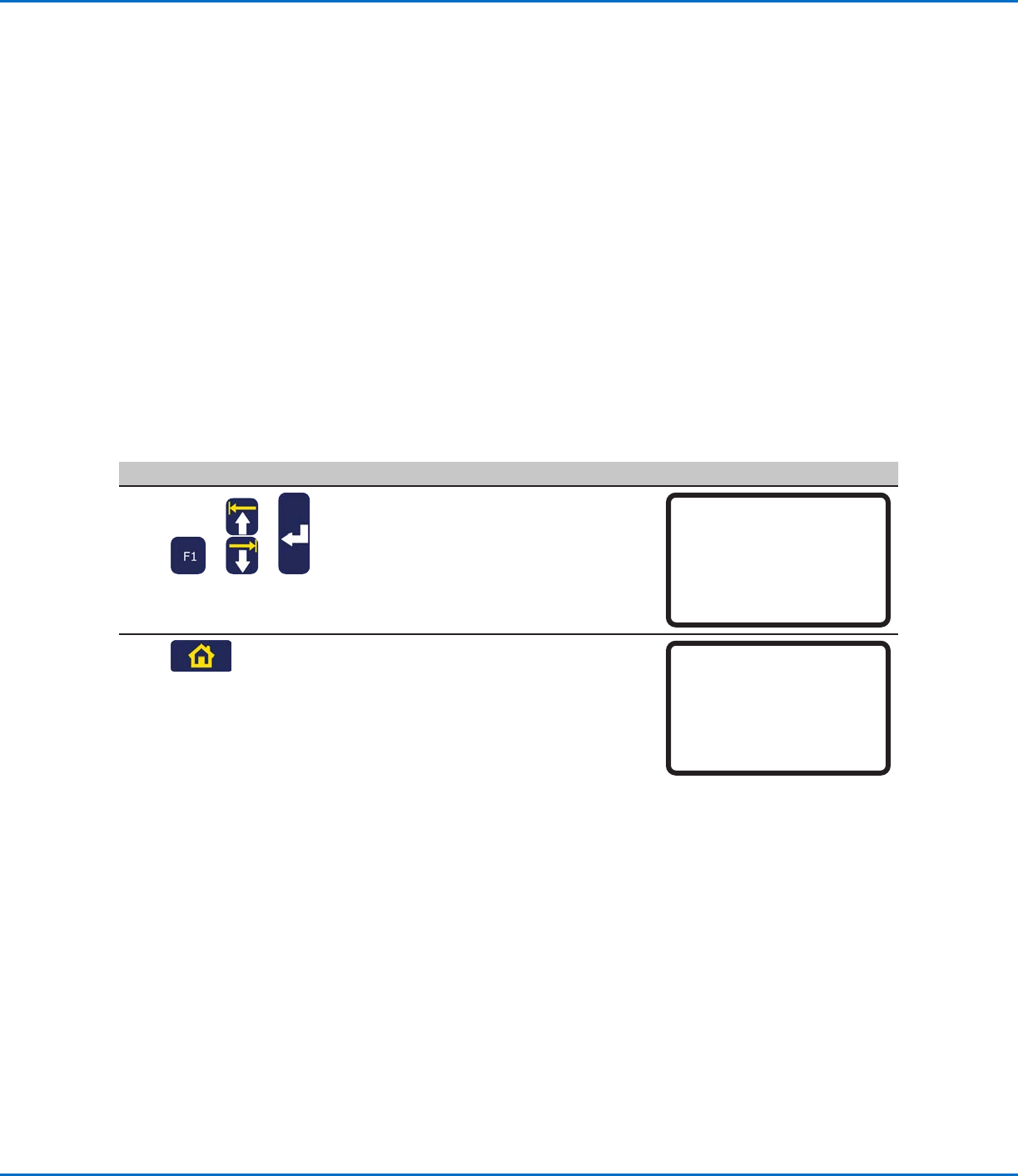

Wechsel vom Betriebs- in den Programmiermodus
Wenn das System eingeschaltet wird, ist der Standardmodus der Betriebsmodus. Um Programme zu erstellen,
muss sich das System im Programmiermodus befinden. Siehe “Betriebs- und Programmiermodus” auf Seite21 für
weitere Informationen über die Betriebsmodi.
# Tastenfolge Schritt Display Programmierhandgerät
1
> >
• Drücken Sie F1.
• Bewegen Sie sich auf-/abwärts zu
TEACH/RUN.
• Drücken Sie ENTER.
[PROGRAM MENU] 1/1
01*Teach/Run
02 Program List
03 Reset Counter
04 Program Offset
05 Needle Adjust
06 Auto Needle Adjust
2
• Drücken Sie HOME. Bei Aufforderung
geben Sie ein Passwort ein.
[ TEACH MODE ]
PRESS [HOME]
TO INITIALIZE SYSTEM
R Series Automatisiertes Dosiersystem
45
www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

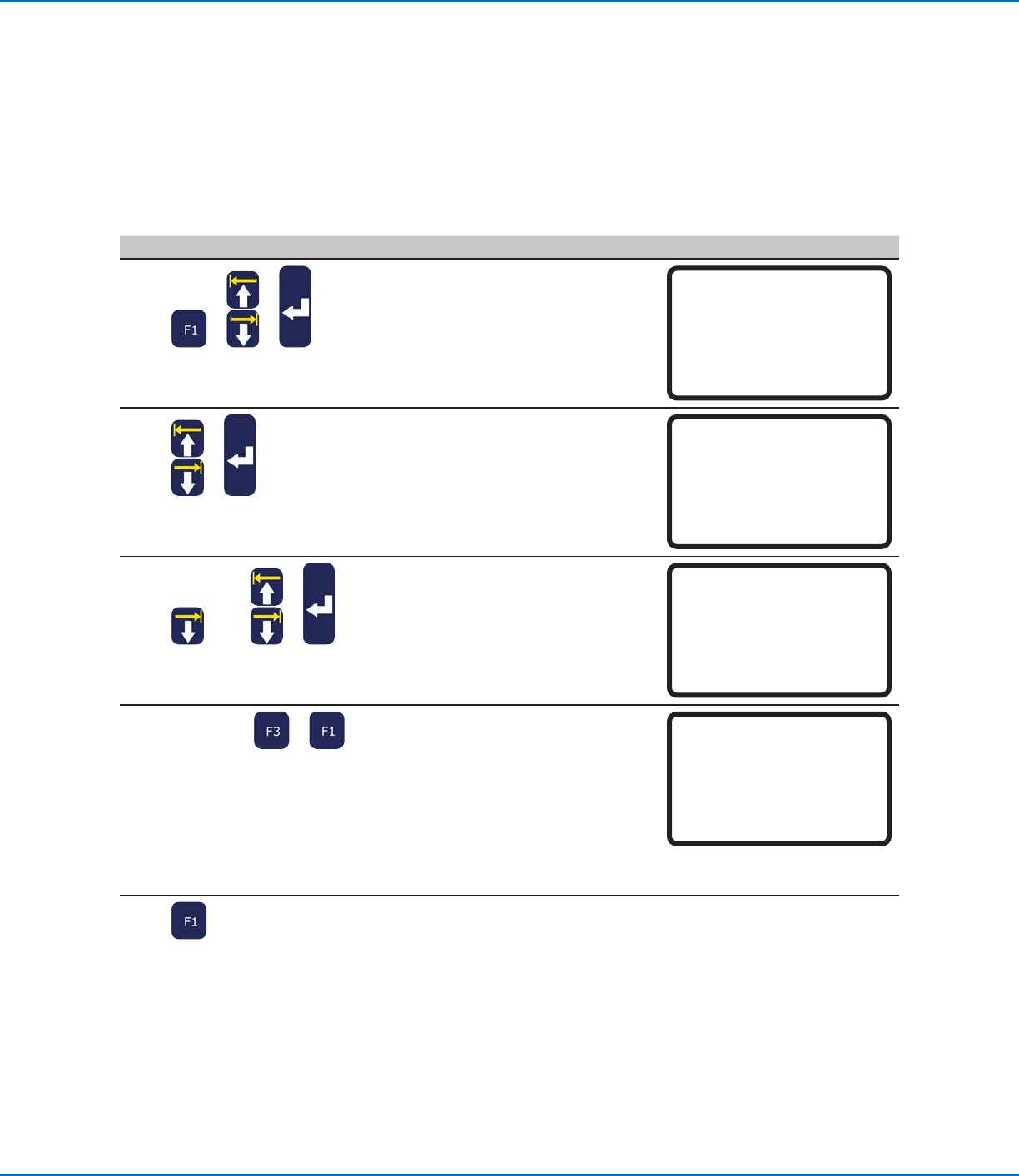

Wie öffnet und bearbeitet man ein Programm?
Alle Programme haben eine eindeutige Nummer zwischen 01 und 99. Standardmäßig wird das Programm mit der
Nummer, die zuletzt vor dem Ausschalten des Systems geöffnet war, beim Neustart des Systems wieder geöffnet.
VORAUSSETZUNGEN
Das System befindet sich im Programmiermodus. Siehe “Wechsel vom Betriebs- in den Programmiermodus” auf
Seite44.
# Tastenfolge Schritt Display Programmierhandgerät
1
> >
• Drücken Sie F1.
• Bewegen Sie sich auf-/abwärts zu
PROGRAM LIST.
• Drücken Sie ENTER.
[PROGRAM MENU] 1/1
01 Teach/Run
02*Program List
03 Reset Counter
04 Program Offset
05 Needle Adjust
06 Auto Needle Adjust
2
>
• Bewegen Sie sich auf-/abwärts zu
gewünschten Programm.
• Drücken Sie ENTER.
Das ausgewählte Programm wird
zum aktuellen Programm und bleibt
solange geöffnet, bis eine andere
Programmnummer ausgewählt wird.
Program List
------------------------------
01 06
02 07
03*EXAMPLE 08
04 09
05 10
[F1] OK
3
oder >
• Bewegen Sie sich auf-/abwärts um
die zu bearbeitende Befehlszeile
auszuwählen.
• Drücken Sie ENTER.
0001 Line Start 10.0,1
0002 Line Passing 10.0,1
0003 Arc Point
0004*Dispense Dot
0005 EMPTY
0006 EMPTY
0007 EMPTY
0008 EMPTY
4
xxxxx oder >
• Geben Sie die neuen Koordinaten
manuell ein
oder
• Drücken Sie F3, um die XYZR Werte
der momentanen Düsenposition zu
aktualisieren.
• Drücken Sie F1 zum Speichern oder
Schließen oder drücken Sie ESC, um
alle Änderungen zu verwerfen.
Dispense Dot 1/3
------------------------------
X: 130.93 mm
Y: 37.39 mm
Z: 45.54 mm
R: 89.32 deg
[F1] OK [F2] Next [F3] Current
5
• Machen Sie Änderungen nach Bedarf.
• Drücken Sie F1 zum Speichern und
Schließen.
Arbeiten mit Programmen und Befehlen (Fortsetzung)
R Series Automatisiertes Dosiersystem
46
www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

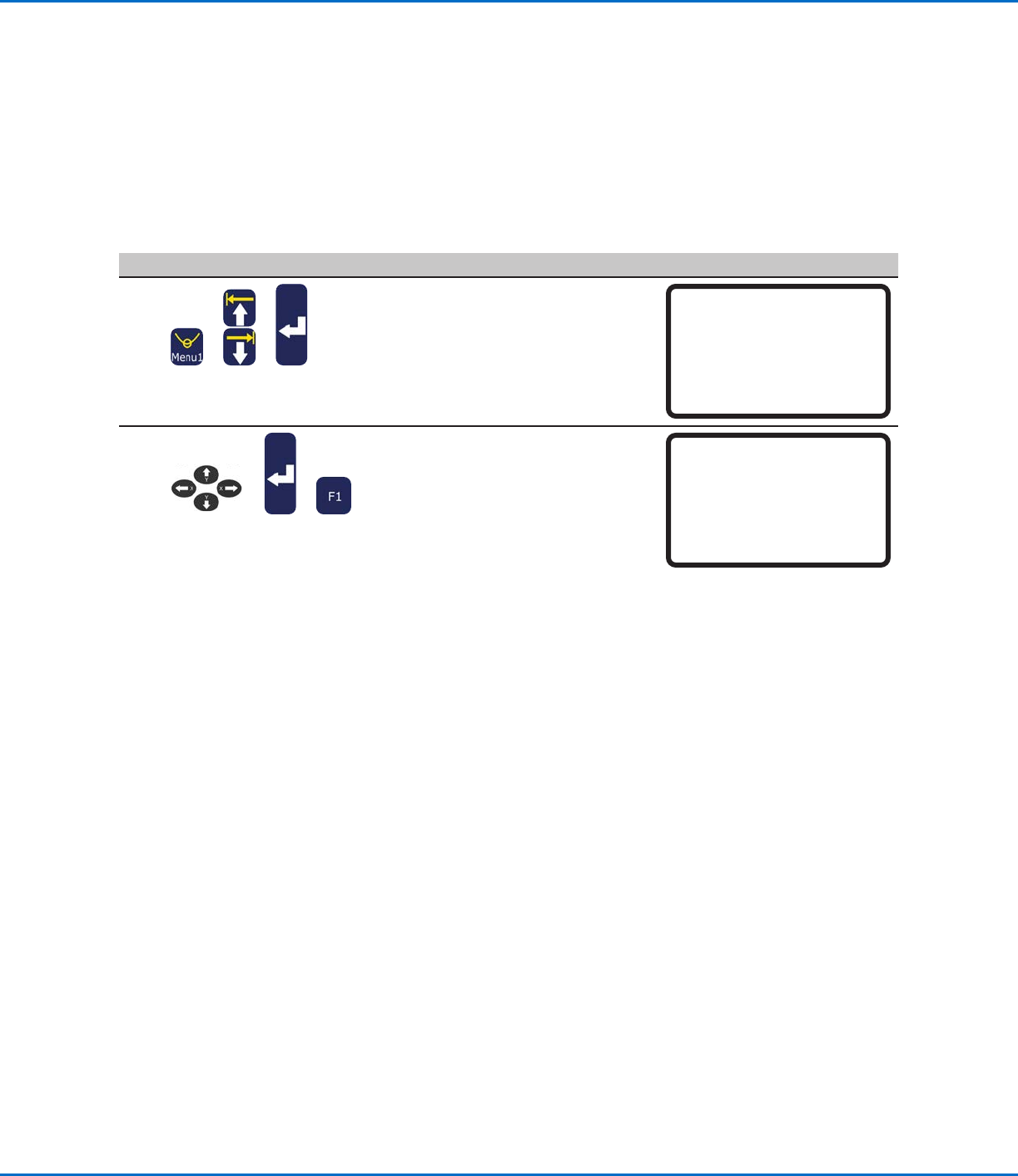

Wie benennt man ein Programm?
NordsonEFD empfiehlt ebenso, jedem Programm einen eindeutigen Namen zuzuweisen. Wenn ein Programm nicht
benannt ist, fordert das System auf, einen Namen zu vergeben. Programmnamen sind auf 15 Zeichen begrenzt. Ein
Programmname ist für das Barcode Scannen zwingend erforderlich.
VORAUSSETZUNGEN
Das System befindet sich im Programmiermodus. Siehe “Wechsel vom Betriebs- in den Programmiermodus” auf
Seite44.
# Tastenfolge Schritt Display Programmierhandgerät
1
> >
• Drücken Sie MENU1.
• Bewegen Sie sich auf-/abwärts zu
PROGRAM NAME.
• Drücken Sie ENTER.
[MENU 1] 1/2
01 Group Edit
02 Ex. Step & Repeat
03*Program Name
04 Axis Limit
05 Initialize Output
06 Jog Acceleration
07 Teach Move Z Clearance
2
> >
• Drücken Sie die X jog Tasten, um nach
links und rechts zu blättern und die Y
jog Tasten, um nach oben oder unten
durch die verfügbaren Zeichen zu
blättern.
• Drücken Sie ENTER, um Zeichen
auszuwählen.
• Drücken Sie CLEAR, um Zeichen zu
löschen.
• Drücken Sie F1 zum Speichern und
Schließen.
Program Name
------------------------------
EXAMPLE
------------------------------
0123456789-._
ABCDEFGHIJKLM
NOPQRSTUVWXYZ
[F1] OK
Arbeiten mit Programmen und Befehlen (Fortsetzung)
