R Series Automatisiertes Dosiersystem
75
www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

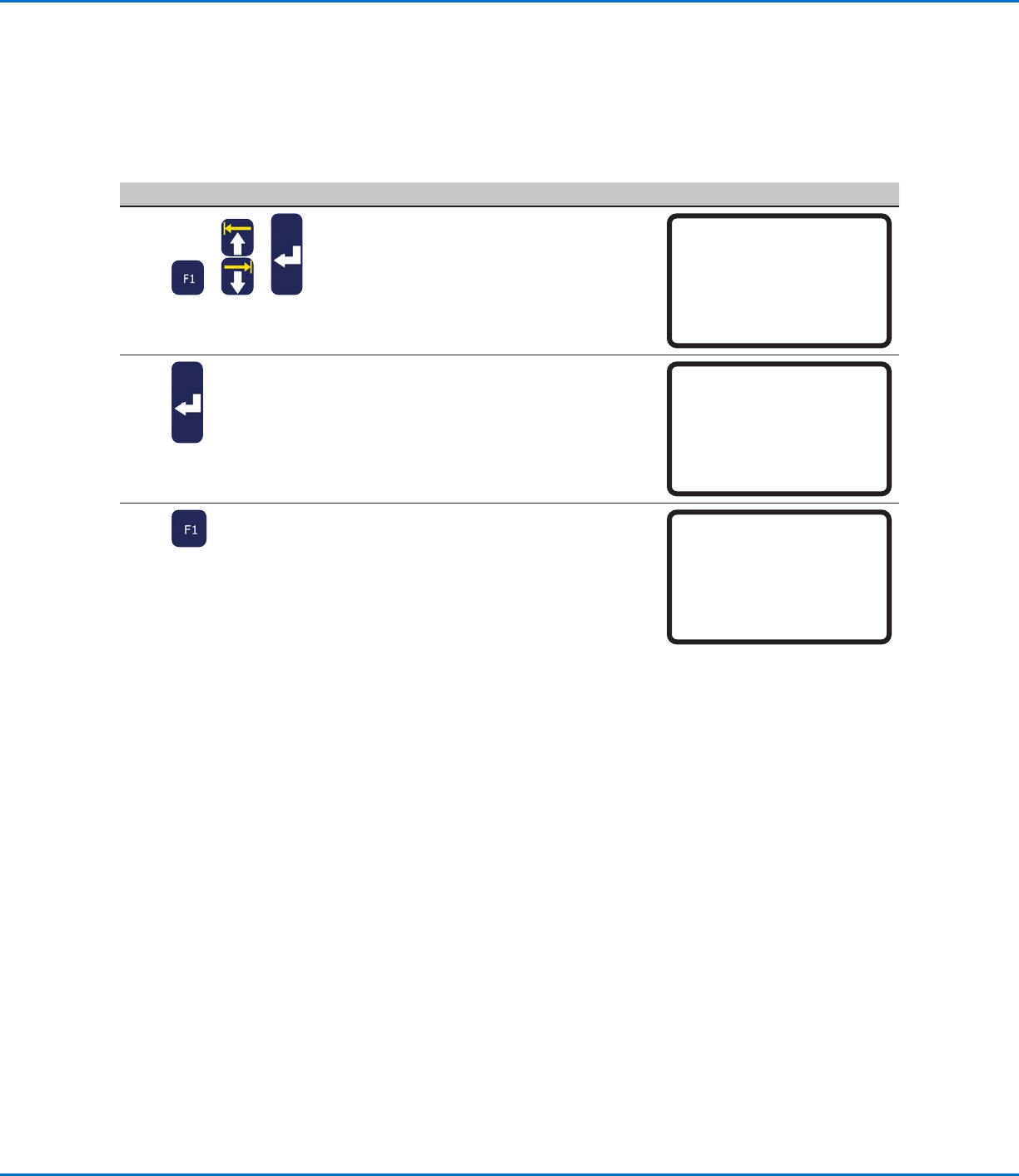

Wiederholen Sie die Nadeljustierung (Automatische Nadelerkennung)
VORAUSSETZUNGEN
Die Nadelerkennungsposition ist kalibriert. Beziehen Sie sich auf “Setzen Sie einen Kalibrierungspunkt
(Inbetriebnahme der automatischen Nadelerkennung)” auf Seite74.

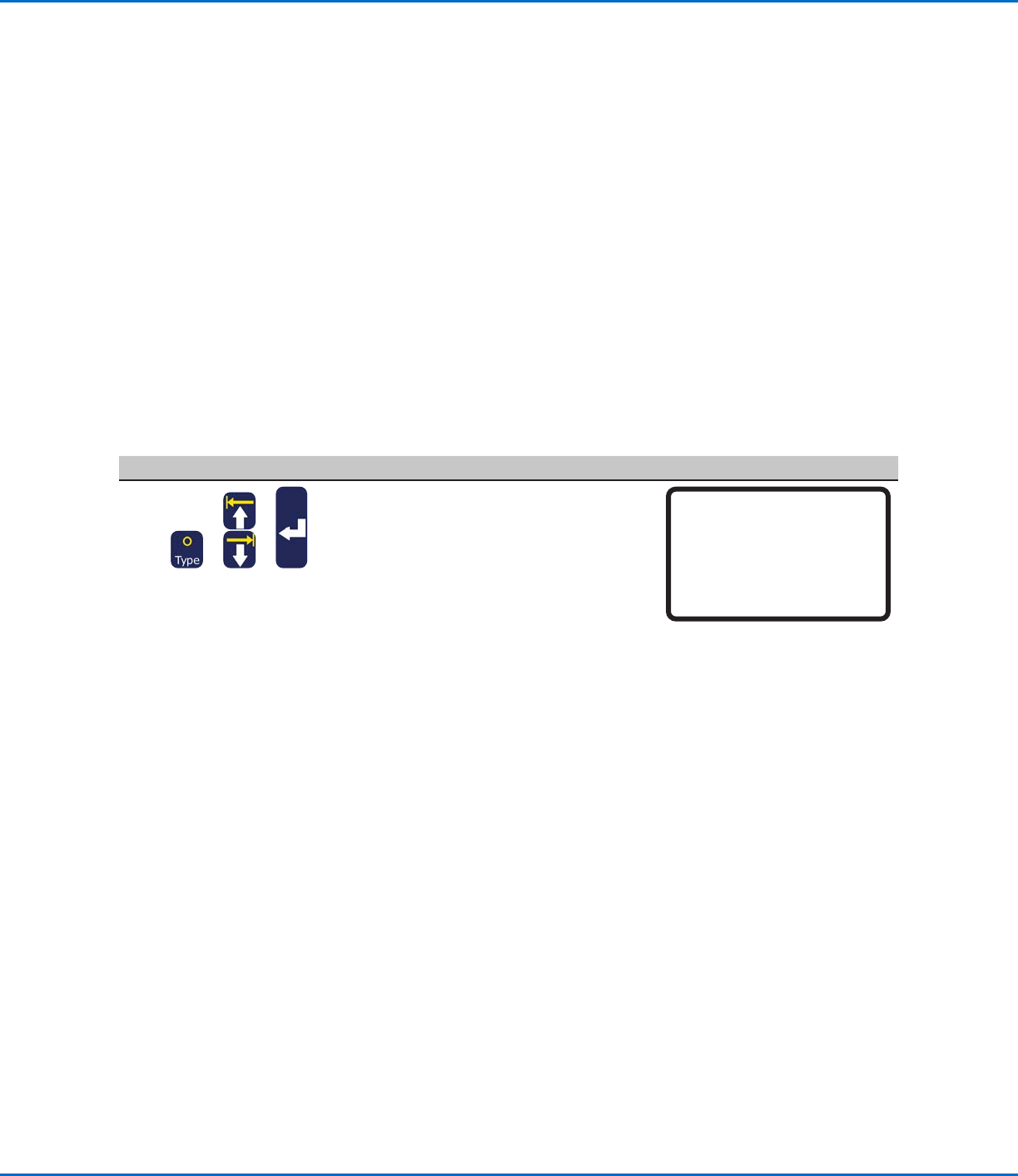

# Tastenfolge Schritt Display Programmierhandgerät
1
> >
• Drücken Sie F1.
• Bewegen Sie sich auf / abwärts auf
AUTO NEEDLE ADJUST.
• Drücken Sie ENTER.
[PROGRAM MENU] 1/1
01 Teach/Run
02 Program List
03 Reset Counter
04 Program Offset
05 Needle Adjust
06*Auto Needle Adjust
2
• Drücken Sie ENTER.
Das System überprüft automatisch
die Nadelhöhe mit Hilfe des
Nadelausrichters und zeigt die Offset-
Updates an, die zur Kalibrierung der
Nadelhöhe erforderlich sind.
Auto Needle Adjust
------------------------------
Press [ENTER] to begin
------------------------------
3
• Nachdem die Suche beendet ist
drücken Sie F1 um die Kalibrierung zu
akzeptieren.
Auto Needle Adjust
------------------------------
Searching for tip...
------------------------------
Kalibrierung der Düsenhöhe (Fortsetzung)
R Series Automatisiertes Dosiersystem
76
www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Arbeiten mit Ein-/Ausgängen
Wenn Sie Ein-/Ausgänge angeschlossen haben, beziehen Sie sich auf die zutreffenden Verfahren, um die Ein-/
Ausgänge zu verwenden. Es gibt verschiedene Möglichkeiten, die Ein-/Ausgänge zu nutzen:
• Als ein Programmbefehl (SET I/O), um Ausgänge in einem Programm zu aktivieren oder zu deaktivieren.
• Zur Änderung der Einstellung unter INITIALIZE OUTPUT.
• Zur Änderung der Einstellung unter PROGRAM OUTPUT STATUS.
HINWEIS: Die letzten beiden Punkte gelten dann, wenn Sie möchten, dass das System automatisch das Verhalten
eines Ausgangs ändert.
Aktivieren oder deaktivieren von Ein-/Ausgängen
Ein-/Ausgänge können in einem Programm mit Hilfe des SET I/O Befehls ein- oder ausgeschaltet werden. SET I/O
wird auch dazu verwendet, einen Systemcheck über den Status eines Eingangssignals an einem bestimmten Punkt
im Programm durchzuführen.
VORAUSSETZUNGEN
Das System befindet sich im Programmiermodus. Siehe “Wechsel vom Betriebs- in den Programmiermodus” auf
Seite44.
Das Programm, das Sie leeren oder kopieren möchten, ist momentan geöffnet. Siehe “Wie öffnet man ein
Programm?” auf Seite45.
Die Ein-/Ausgänge sind ordnungsgemäß angeschlossen. Siehe “I/O Anschluss” auf Seite89 für die Schaltpläne.
# Tastenfolge Schritt Display Programmierhandgerät
1
> >
• Drücken Sie TYPE.
• Bewegen Sie sich auf-/abwärts zu SET
I/O.
• Drücken Sie ENTER.
Das Set I/O Menü erscheint. Siehe
“21Set I/O” auf Seite108 für detaillierte
Informationen zum Set I/O Befehl.
[TYPE] 3/4
15 Dispense Port
16 Call Pattern
17 End Pattern
18 Call Subroutine
19 End Subroutine
20 Call Program
21*Set I/O
R Series Automatisiertes Dosiersystem
77
www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Einstellen wie sich Ausgänge am Programmende verhalten
Nutzen Sie Programm Output Status unter Setup um anzugeben, wie Ausgänge nach Programmende funktionieren
sollen.
VORAUSSETZUNGEN
Das System befindet sich im Programmiermodus. Siehe “Wechsel vom Betriebs- in den Programmiermodus” auf
Seite44.
# Tastenfolge Schritt Display Programmierhandgerät
1
> >
• Drücken Sie SETUP.
• Bewegen Sie sich auf-/abwärts zu
PROGRAM OUTPUT STATUS.
• Drücken Sie ENTER.
[SETUP] 2/3
08*Program Output Status
09 Pause Status
10 Auto Purge
11 Pre-cycle Initialize
12 Pre-dispense Wait Time
13 Default Dispense Port
14 Needle Detect Setup
2
oder >
• Drücken Sie 1 ENABLE, damit die
Ausgänge nach Programmende
eingeschaltet bleiben.
• Drücken Sie 2 DISABLE, um den
Ausgängen zu erlauben, sich nach
Programmende auszuschalten.
Program Output Status
Disable
------------------------------
1 Enable
2 Disable
Select: _
[F1] OK
3
• Drücken Sie F1 zum Speichern oder
Schließen.

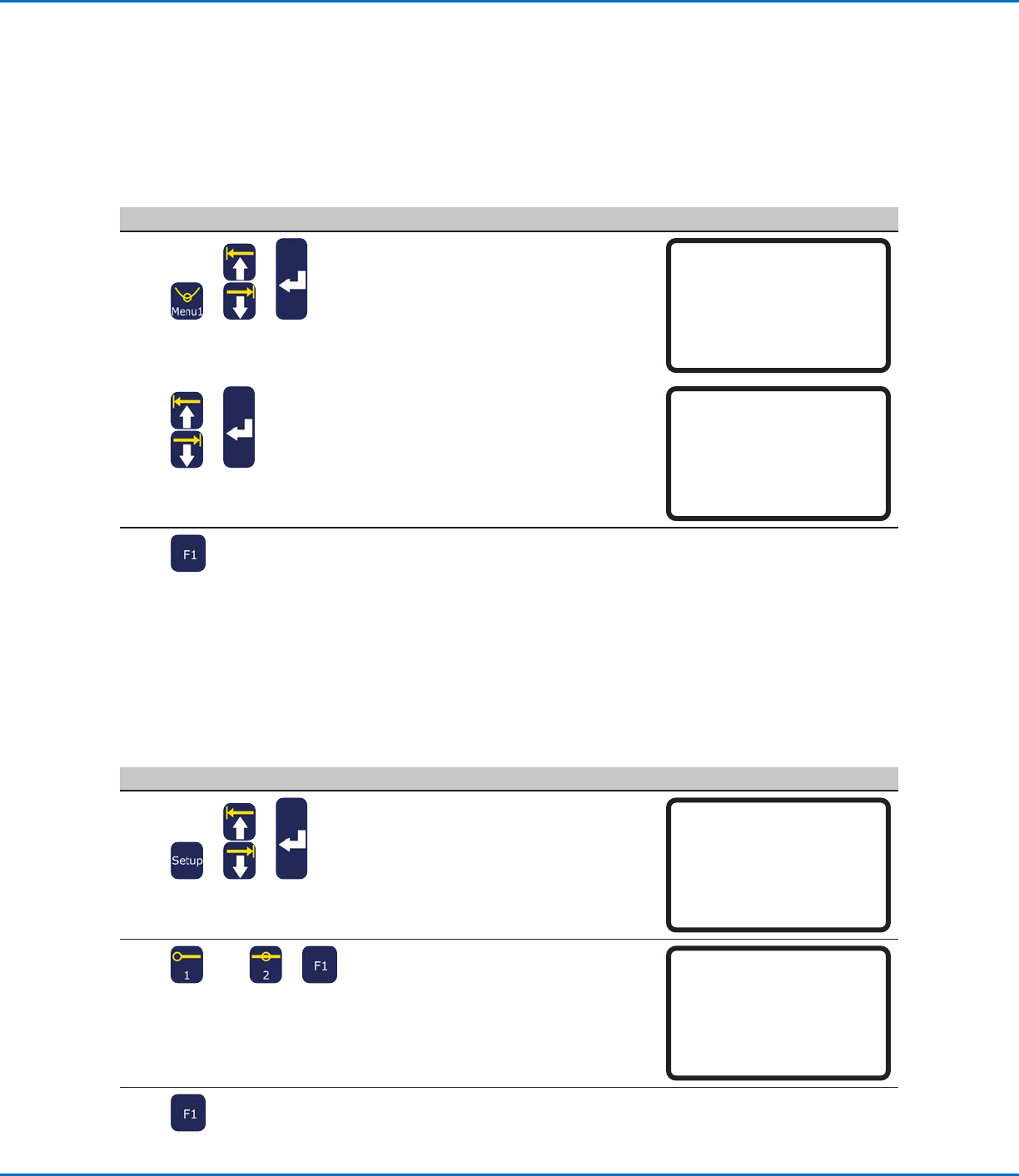

Automatisches Einschalten der Ausgänge
Nutzen Sie Initialize Output unter Menu1, um anzugeben, welche Ausgänge (1–8) zu Beginn eines Programmes
eingeschaltet werden sollen.
HINWEIS: Online Signale müssen deaktiviert sein.
VORAUSSETZUNGEN
Das System befindet sich im Programmiermodus. Siehe “Wechsel vom Betriebs- in den Programmiermodus” auf
Seite44.
# Tastenfolge Schritt Display Programmierhandgerät
1
> >
• Drücken Sie MENU1.
• Bewegen Sie sich auf-/abwärts zu
INITIALIZE OUTPUT
• Drücken Sie ENTER.
[MENU 1] 1/2
01 Group Edit
02 Ex. Step & Repeat
03 Program Name
04 Axis Limit
05*Initialize Output
06 Jog Acceleration
07 Teach Move Z Clearance
2
>
• Verwenden Sie die Pfeiltasten, um sich
durch die Ausgänge zu bewegen.
• Drücken Sie ENTER, um zwischen den
Werten hin- und her zuschalten: 1 für
AN, 0 für AUS.
Initialize Output
------------------------------
Port: 12345678
Current: 00000000
New: 00000000
[F1] OK
3
• Drücken Sie F1 zum Speichern oder
Schließen.
