R Series Automatisiertes Dosiersystem
93
www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
03 Linienpassierung (Line Passing)
Line Passing 1/2
------------------------------
X: 130.93 mm
Y: 37.39 mm
Z: 45.54 mm
R: 179.32 deg
[F1] OK [F2] Next [F3] Current
Line Passing 2/2
------------------------------
Line Speed: 10.0 mm/s
R Speed: 360.0 deg/s
Node Time: 0.001 s
Dispenser Off(0)/On(1): 1
[F1] OK [F2] Next
Tastenfolge Funktion
>
Registriert die aktuelle XYZR Position als Linienpassierung. Das ist die Position auf einer Linie, an der die
Dosierdüse ihre Richtung wechselt, wie in der Ecke eines Rechteckes.
HINWEIS: Verwenden Sie auch einen Linienpassierpunkt vor und nach einem Bogenpunktbefehl.
Parameter Beschreibung
Line Speed Die Geschwindigkeit, mit der sich die Dosierdüse an die Position im Programm bewegt,
wo der Befehl eingegeben wurde, wodurch die Standardsystemeinstellungen der
Liniengeschwindigkeit überschrieben werden.
Bereich: 0–500 (mm/s)
R Speed Die Geschwindigkeit, mit der die Achse an dem Punkt im Programm
rotiert, wo der Befehl eingegeben wurde, während die Standard R move
Geschwindigkeitseinstellungen überschrieben werden.
Bereich: 0–360 (deg/s)
Node Time Die Verzögerungszeit, die vor jedem Linienpassierbefehl auftritt. Die Dosierdüse
durchquert einen Linienpassierpunkt und wartet dort, mit aktiviertem Dosierer für den
angegebenen Zeitraum.
Bereich: 0–100 (s)
Dispenser Off(0)/
On(1)
Schaltet das Dosierventil an der aktuellen Adresse AUS (OFF) (0) oder EIN (ON) (1).
04 Bogenpunkt (Arc Point)
Arc Point
------------------------------
X: 130.93 mm
Y: 37.39 mm
Z: 45.54 mm
R: 89.32 deg
[F1] OK [F3] Current
Tastenfolge Funktion
>
Registriert die aktuelle XYZR Position als Bogenpunkt (Arc Point). Bogenpunkte dosieren Material in einem
Bogen oder entlang eines kreisförmigen Pfades.
Anhang A, Typmenü Referenz (Fortsetzung)
R Series Automatisiertes Dosiersystem
94
www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

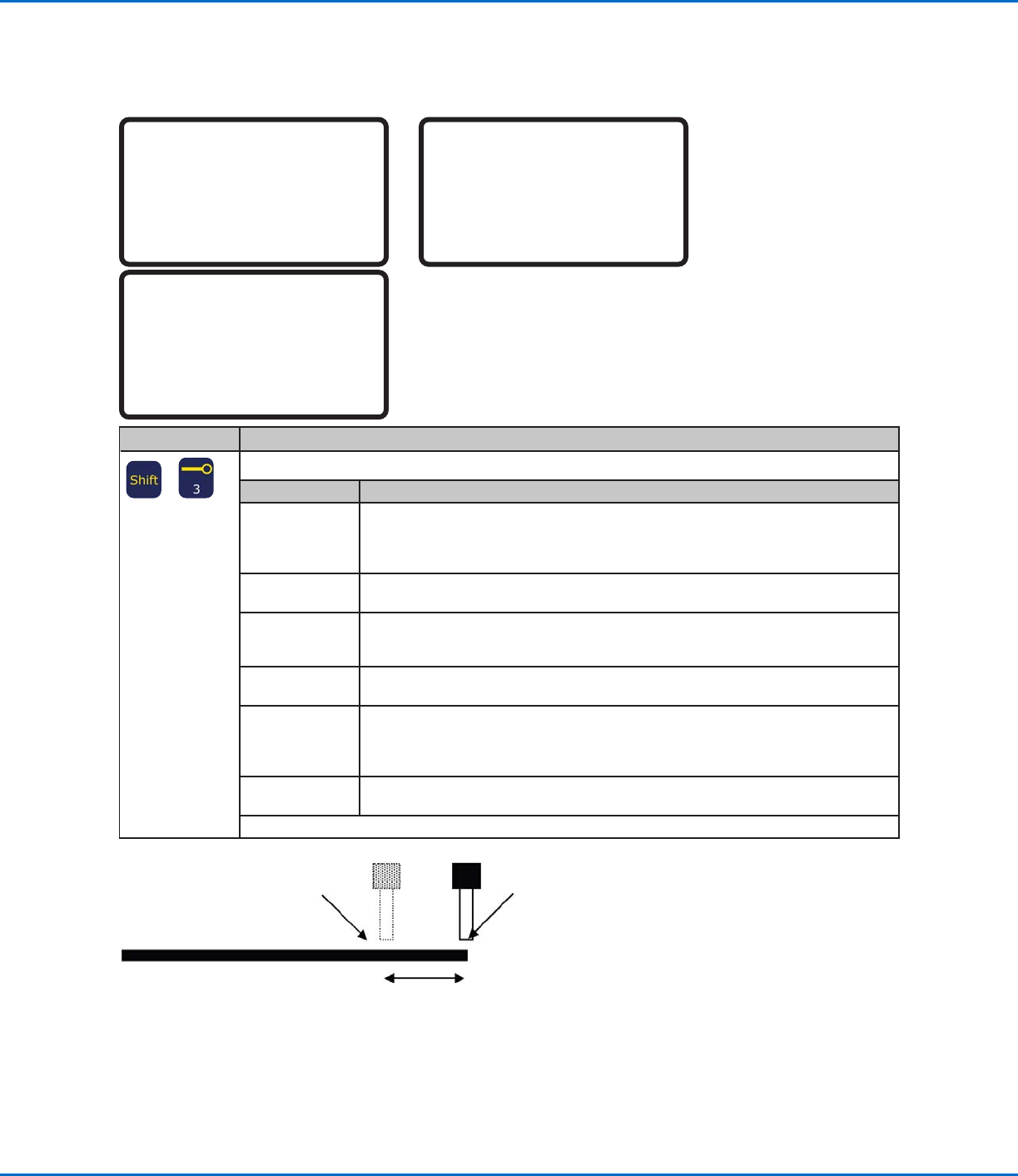

05 Linienende (Line End)
Line End 1/4
------------------------------
X: 130.93 mm
Y: 37.39 mm
Z: 45.54 mm
R: 89.32 deg
[F1] OK [F2] Next [F3] Current
Line End 2/4
------------------------------
Shutoff Distance: 0.00 mm
Shutoff Delay: 0.00 s
Dwell Time: 0.00 s
[F1] OK [F2] Next
Line End 3/4
------------------------------
Backtrack Length: 0.00 mm
Backtrack Gap: 0.00 mm
Backtrack Speed: 10.0 mm/s
Type 0| 1\ 2] 3/ 4[: 0
[F1] OK [F2] Next
Tastenfolge Funktion
>
Registriert die aktuelle XYZR Position als Linienende.
Parameter Beschreibung
Shutoff Distance Die Entfernung bis zum Ende der Linie, ab der das Dosiergerät abschaltet, um zu
verhindern, dass überschüssige Flüssigkeit am Ende einer Linie abgegeben wird, wie in
der unteren Abbildung dargestellt.
Bereich: 0–100 (s)
Shutoff Delay Die Zeit, die der Dosierer geöffnet bleibt, nachdem er am Ende der Linie anhält.
Bereich: 0–100 (s)
Dwell Time Die Verzögerungszeit, die nach dem Ende der Dosierung eintritt und erlaubt, dass sich
der Druck ausgleichen kann, bevor sich die Düse zum nächsten Punkt bewegt.
Bereich: 0–1000 (s)
Backtrack Length Die Entfernung, die sich die Düse vom Linienendpunkt zurück bewegt.
Bereich: 0–100 (mm)
Backtrack Gap Der entstehende Abstand, wenn die Düse nach oben steigt, während sie sich vom
Linienendepunkt wegbewegt. Dieser Wert muss kleiner als der Wert des Nullpunktes
(ZClearance value), für diesen Punkt sein.
Bereich: 0–100 (mm)
Backtrack Speed Die Geschwindigkeit der Rückwärtsbewegung der Dosierdüse.
Bereich: 0.1–200 (mm/s)
Fortsetzung auf der nächsten Seite
Abschaltstrecke
Düse bewegt sich bis zum EndeDosierer schaltet hier ab
Illustration der Parameter der Abschaltstrecke
Anhang A, Typmenü Referenz (Fortsetzung)
R Series Automatisiertes Dosiersystem
95
www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
05 Linienende (Line End) (Fortsetzung)
Line End 3/4
------------------------------
Backtrack Length: 0.00 mm
Backtrack Gap: 0.00 mm
Backtrack Speed: 10.0 mm/s
Type 0| 1\ 2] 3/ 4[: 0
[F1] OK [F2] Next
Line End 4/4
------------------------------
Retract Distance: 0.00 mm
Retract Low: 20.0 mm/s
Retract High: 80.0 mm/s
[F1] OK [F2] Next
Tastenfolge Funktion
>
Siehe vorherige Seite
Parameter Beschreibung
Type Siehe “Beispielillustrationen der Backtrack Setup Parameter” auf Seite96.
0 (Normal) Die Dosierdüse bewegt sich entsprechend den für Backtrack Gap
eingegebenen Werten direkt nach oben.
1 (Back) Die Dosierdüse bewegt sich in einem Winkel rückwärts
entsprechend der eingegebenen Entfernung und Höhe für
Backtrack Length und Backtrack Gap.
2 (Square Back) Die Dosierdüse bewegt sich entsprechend der eingegebenen
Entfernung und Höhe von Backtrack Length und Backtrack Gap
nach oben und zurück.
3 (Forward) Die Dosierdüse bewegt sich in einem Winkel, entsprechend den
eingegebenen Werten von Backtrack Length und Backtrack Gap
nach vorne.
4 (Square Forward) Die Dosierdüse bewegt sich entsprechend der eingegebenen
Strecke und Höhe bei Backtrack Length und Backtrack Gap nach
oben und nach vorne.
Retract Distance Die Entfernung, die sich die Düse nach der Dosierung nach oben bewegt.
Bereich: 0–50 (mm)
Retract Low Die Geschwindigkeit, mit der sich die Düse nach der Dosierung hebt.
Bereich: 0–200 (mm/s)
Retract High Nachdem sich die Düse entsprechend dem angegebenen Wert bei Retract Distance
in der unter Retract Low angegebenen Geschwindigkeit gehoben hat, hebt sich die
Düse weiter bis zum Nullpunkt (ZClearance) in der Geschwindigkeit (in mm/s), die
unter dieser Einstellung angegeben ist. Der Grund zur Angabe eines Nullpunktes
(ZClearance) dient dazu, der Düse zu gestatten sich so hoch zu heben, dass sie allen
möglichen Hindernissen auf dem Weg zum nächsten Punkt ausweichen kann. Siehe
“13ZClearance” auf Seite104.
Bereich: 30–200 (mm/s)
Anhang A, Typmenü Referenz (Fortsetzung)
