BM122
编程手册
6.4 进料器数据的设定项目
E34PCC-3A-030-B0
6.4-2

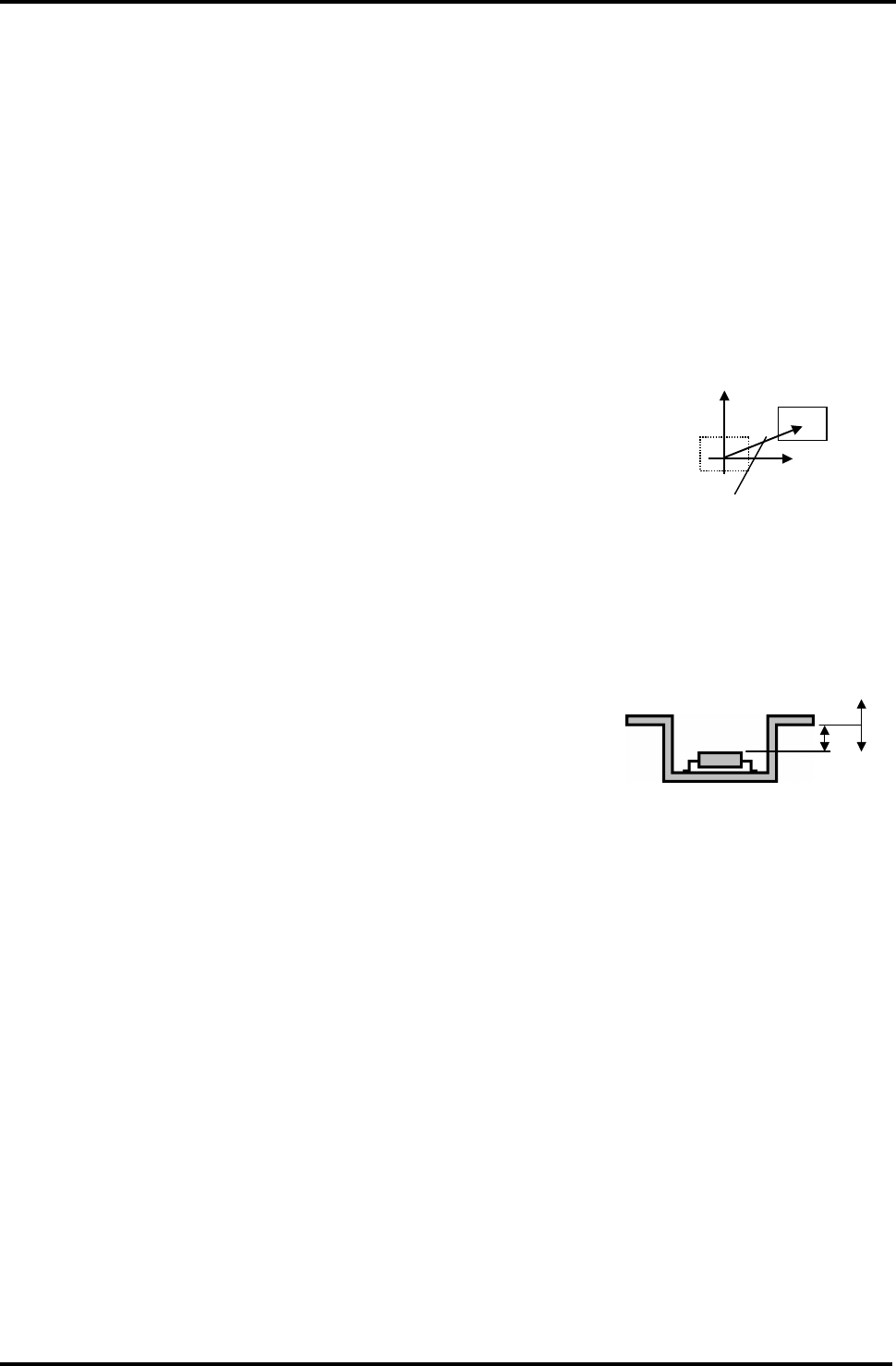

+Y : 远方
方向：
从机器正面观看右端和远端为正。
（不管是前供料车还是后供料车）
+X : 右
输入该位移
3. 元件名
输入补充说明以识别元件。可以是空白。
=注意=
使用条形码系统时，务必输入元件名。
字符数：20 字符以内
能够使用的字符种类：
数字：0 ~ 9 英文字母：A~ Z（大写）
符号：！# $ % & ’+ - . ；= @ [ ] _ ~ ^ ‘ { }
空格：仅由空格组成的文件名不可使用。
忽略文件名末尾的空格。 例）“AB ”=“AB”
字母前或字母之间的空格有效。 例）“ A”，“A B”
4. 补偿 X/Y
用于校正进料器吸着位置的位移。
补偿通常设置为 0。
输入范围：X=-99.99 ~ 99.99mm
Y= -2.0 ~ 99.99mm
=提示=
元件的供给位置有较大位移时，使用该选项。
根据元件识别的结果，可对不大的位移进行自动校正。
对于形状奇特的元件，如果中心位置不能吸着时，使用元件编辑器窗口的吸着位置补偿功能。
==请参照‘编程手册 / 建立元件程序库 / 识别数据的设定 / 识别参数’
5. 高度 (mm)
在进料器的高度方向，用来校正吸着位置的位移。
高度通常设置为 0。
根据元件编辑窗口的“
Posture Angle”(供给形状)和
”Pickup”(吸着) Height/thickness/Depth(高度/厚度/深度)，自动计
算吸嘴实际下降的高度。
输入范围：-6.00 ~ 9.99mm
+
-
BM122
编程手册
6.4 进料器数据的设定项目
E34PCC-3A-030-B0
6.4-3
6.
主 Z 轴编号.
在提供元件时使用 Z 变更功能设定该编号。
变更元件供给（Z 变更）
如果 Z 轴料架上包含相同元件的某一个进料器发生元件用尽，本功能将自动使用一个备用进料器继续
生产。
在备用进料器的“主 Z 轴编号”栏里输入将用作为主要进料器的 Z 轴编号。
能够设定多个备用进料器，且能够按照 Z 轴编号从小到大的顺序使用进料器。
Z 轴
编号
元件代码 主 Z 轴编号
1 1005R 0
2 0
3 1005R 1
4 0
5 1005R 1
6 0
=注意=
当使用 Z 的变更功能时，只可以设定主要 Z 编号的元件跳过。不可以指定前面进料器(Z1 ~ Z80)和后
面进料器(Z81 ~ Z160)之间的主要 Z 编号。
=提示=
在主要 Z 编号的进料器中的用尽元件被更换之后，可以进行下列两项操作。
== 详细内容请参照 ‘参考手册 / 机器设定 / 操作数据的设定 / [条件 2]’。
1) 使用主要的进料器
更换元件后，在指定为主要 Z 轴编号的进料器中继续生产。
2) 继续使用备用的进料器
在更换了进料器中的元件之后，不返回到主要 Z 轴编号进料器，而是使用备用进料器继续生产。
备用进料器中的元件用完后，使用主要 Z 轴编号的进料器继续生产。
当设定多个备用进料器时，在激活的备用进料器生产结束后，机器将返回到主进料器
把 1 号 Z 轴作为主进料器。
1 号 Z 轴的元件用尽时，作为备用进料器供给
元件。
进料器
进料器
1….40 41….80
160….121 120….81
