BM122 编程手册 6.5 基板数据的设定项目 E3 4PCC- 3A-040 -B0 6.5-2
BM122
编程手册
6.5 基板数据的设定项目
E34PCC-3A-040-B0
6.5-1
6.5. 基板数据部的设定项目
E34PCC-3A-040-B0
基板数据包括与基板的载入、定位相关的尺寸数据。

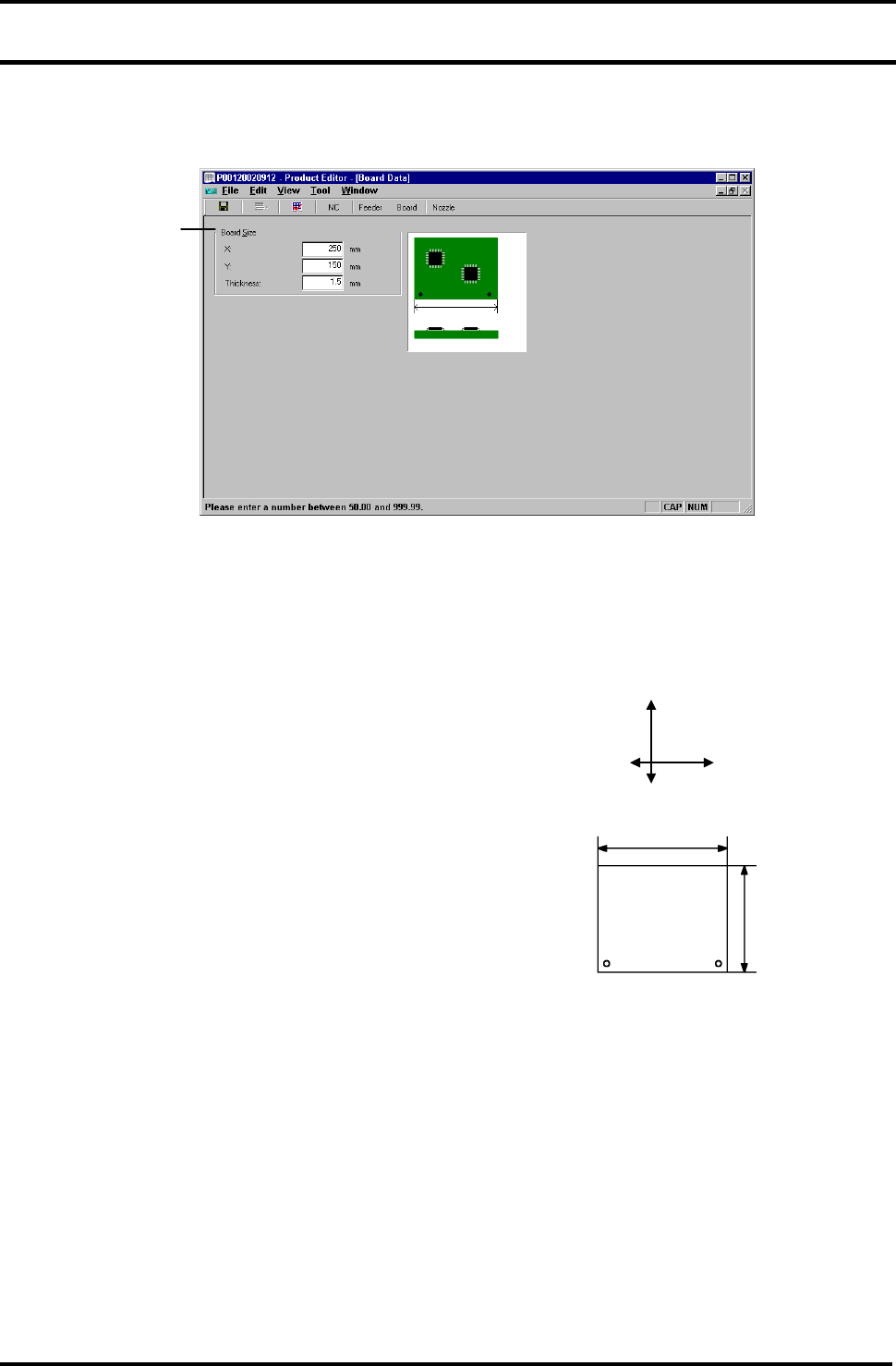

6.5.1 基板数据部
1.
1. 基板尺寸
X:,Y : mm
设定基板在 X、Y 方向上的尺寸。
使用自动宽度调整功能（选项）时，输入数值。
即使在不支持自动宽度调整功能（选项）时，因为可贴装区
域是使用这些值来确认的，也要输入正确的数值。
在选择程序或开始生产时，不正确的数值可能会产生错误。
有效输入范围：
X: 50.00 ~ 330.00 mm
Y: 50.00 ~ 250.00 mm
（数据输入范围：0.00 ~ 999.99 mm）
厚度：mm
设定基板的厚度。
该值不会影响机器的操作。
输入范围：0.00 ~ 9.99mm
1.
Y: 近- 远
方向：从机器前面观看
X: 左-右
基板尺寸 X
基板尺寸 Y
BM122
编程手册
6.5 基板数据的设定项目
E34PCC-3A-040-B0
6.5-2
BM122
编程手册
6.6 吸嘴站数据的设定项目
E34PCC-3A-050-B0
6.6-1
6.6. 吸嘴站数据部的设定项目
E34PCC-3A-050-B0
吸嘴站数据指定了将要在吸嘴更换板上布置的吸嘴。
6.6.1 吸嘴站数据部
1.
1. 吸嘴站 ID：
显示目前选择的吸嘴更换板。（使用机器固定）
2. 吸嘴站编号：
表示固定位置编号。
以下为可用的吸嘴站：
小吸嘴: 1 ~ 8, 11 ~18, 21 ~28
==请参照“参考手册 / 机器规格 / 吸嘴站规格”里有相关信息。
3. 吸嘴名
指定将要设定的吸嘴的名称。
输入吸嘴程序库里已登记的‘吸嘴名称’。
标准吸嘴设定为默认。
能够使用的字符：
数字：0~9 英文字母：A~Z（大写）
符号：！# $ % & ’+ - . ；= @ [ ] _ ~ ^ ‘ { }
空格：仅由空格组成的文件名不可使用。
忽略文件名末尾的空格。 例）“AB ”=“AB”
字母前或字母中间的空格有效。 例）“ A”，“A B”
4.使用
设定是否使用吸嘴。
0:无效果 1:有效
1.
2. 3. 4.
5.
