BM122
编程手册
4.5 适用元件
E34PCC-32-090-B0
4.5-1
4.5. 适用元件
E34PCC-32-090-B0
4.5.1 适用元件和设定条件
XY : 速度 (XY) θ : 头旋转速度
尺寸 (mm)
元件
X Y t
吸着吸嘴 XY
θ
识别方法
0.6 × 0.3 C/R 0.6 0.3 0.25 SX
1.0 × 0.5 C/R 1.0 0.5 0.3~0.5
1.0 × 1.0 NR 1.0 1.0 0.3~0.6
SA
1.6 × 0.8 C/R 1.6 0.8 0.4~0.8
2.0 × 1.25 C/R 2.0 1.25 0.4~0.8
3.2 × 1.6 C/R 3.2 1.6 0.4~0.8
S
SSS 微型 Tr
1.2 1.2 0.52 SA
SS 微型 Tr
1.6 1.6 0.75 SA / S
S 微型 Tr
2.0 2.1 0.9
微型模子 Tr
2.8 2.8 1.1
1
小功率 Tr
4.3 4.5 1.5
S
圆柱芯片
2.0
∅1.0
---
圆柱芯片
3.6
∅1.4
---
圆柱芯片
钽电容器 A
3.8 1.9 1.6
钽电容器 B
4.7 2.6 2.1
S
2
钽电容器 C
6.0 3.2 2.5
钽电容器 D
7.3 4.3 2.8
M
µBGA
S
铝电解电容器 S
4.3 4.3 6.0
铝电解电容器 L
6.6 6.6 6.0
M
铝电解电容器 LL
10.3 10.3 10.5 ML
电位计
4.5 3.8 1.6~2.4
电位计(中心开口)
3.7 3.0 1.6
电位计(锥形开头)
4.8 4.0 3.0
微调电容器（上面平）
4.5 4.0 3.0
微调电容器
4.5 4.0 3.0
IFT 线圈
5.8 5.8 4.2
薄膜电容器
7.3 5.3 3.25
轻触开关
6.2 6.2 2.0
M
3
1
TSOP
L≤
7.6
3
L≤7.6
M 2
SOP
L≥7.6
*A
ML
≤ 14
M
12 ~ 26 ML
QFP / BGA / PLCC
≥ 14
*A
L
小型连接器
L≤
14
CNT-S
中型连接器
L≥
14
CNT-M
大型连接器
*A
*A
CNR1 ~
3 ~ 5
2 ~ 3
反射
*A : 由元件形状决定
给定的元件尺寸仅供参考。
请检查每个元件的尺寸和形状（也检查元件的制造商）
如果使用的元件不包含在上述列表内，请单独和我们联系。
BM122
编程手册
4.5 适用元件
E34PCC-32-090-B0
4.5-2
4.5.2 贴装头速度和贴装节拍时间
照相机 速度
前 后
XY
θ
吸着条件
节拍
[s]
元件
1 1 0.19
芯片元件
2 2 0.23
铝电解电容器等
2 2 0.26
SOP, 铝电解电容器等
3 3
每八个吸嘴一群的吸着和单独贴装
固定照相机到贴装位置之间的间距
在 100mm 之内。
0.31
SOP、QFP 等
这里给出的节拍时间是最快的。（一次吸着 8 个元件）
BM122
编程手册
4.5 适用元件
E34PCC-32-090-B0
4.5-3
4.5.3 元件包装
缠带元件
缠带轴的直径: ∅178 – 382 mm
编带深度 : 气缸驱动方式 Max 11.5 mm

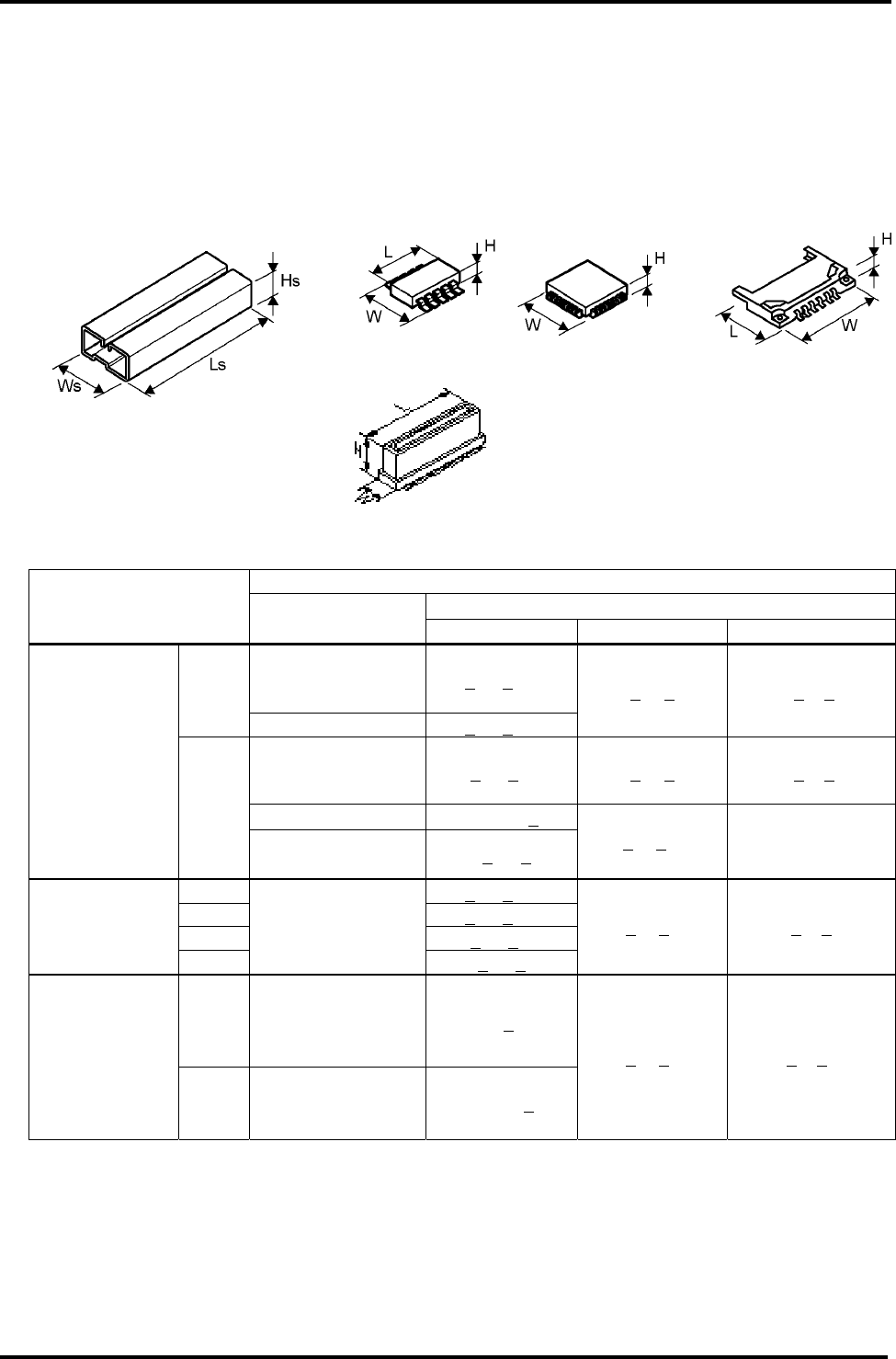

棒元件
元件规格
元件规格
适用的元件尺寸 mm
元件例子
W (宽度) H (高度) L (长度)
SOP
SOJ
连接器
5 ≤
W ≤ 12.5
小
~PLCC 28 针
5 ≤
W ≤ 11.5
1 ≤
H ≤ 6 3.5 ≤ L ≤ 23
SOP
SOJ
连接器
10 ≤
W ≤ 19.5 1 ≤ H ≤ 6 3.5 ≤ L ≤ 30
PLCC 28 针~84 针
11.5 < W ≤ 30
滑动斜面进料器
(仅供在前面 Z
轴料架装载)
大
PLCC 100 针~124
针
31 ≤ W ≤ 32
3 ≤
H ≤ 5.5
---
SS
5 ≤
W ≤ 11.5
S
5 ≤
W ≤ 20.5
M
11 ≤
W ≤ 28.5
振动进料器
L
SOP14~
SOJ
PLCC
连接器
21 ≤
W ≤ 30
1 ≤
H ≤ 13 10 ≤ L ≤ 32
S
SOP
SOJ
~PLCC 28 针
连接器
5 < W ≤
12.5
棒进料器
(仅供在前面 Z
轴料架装载)
M
PLCC 28 针 ~ 84
针
连接器
12.5 < W ≤
32
1 ≤
H ≤ 13 5 ≤ L ≤ 32
包含导线的尺寸
当电子元件宽度大于 11.5mm 或长度大于 23mm 时，应该使用大的滑动斜面进料器。
棒 适用元件的主要例子
SOP PLCC
卡连接器
长连接器（插头）
