BM122
编程手册
6.3 NC 数据的设定项目
E34PCC-3A-020-B0
6.3-6
基板
0°
180°
270°90°

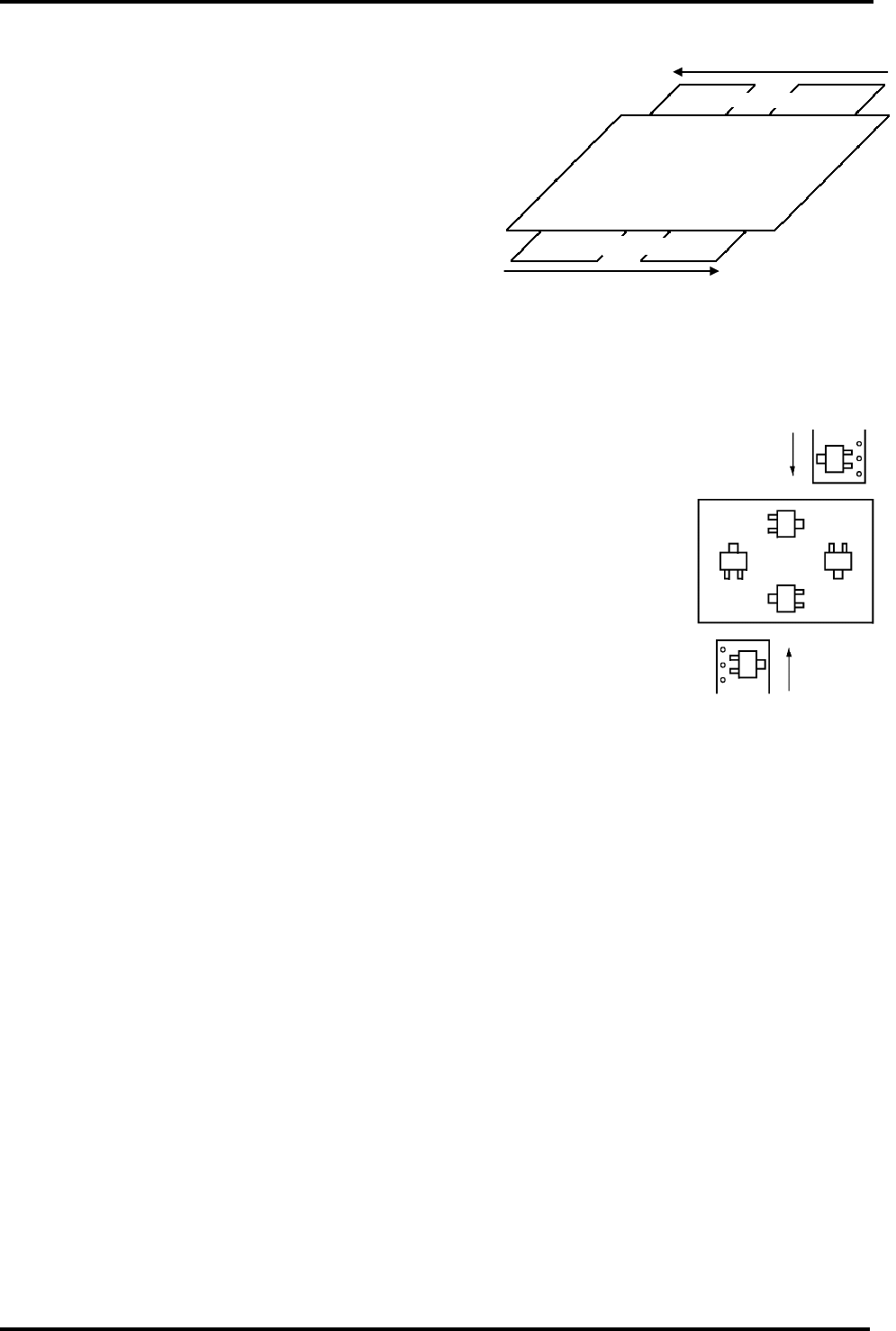

后 Z 轴料架上的元件供给方向。
角度指定到 180°时:
2.
Z 轴编号
指定将要吸着的元件的进料器。
各进料器分配一个 Z 编号表示其在 Z 轴料架上的一
个特定位置。
输入范围：见右图显示的进料器编号.
3. θ (°)
在基板上贴装元件时，要指定θ轴的角度。
输入范围：0.00 ~ 359.99°
当把元件贴装在基板上时，从上面观察反时针方向转动的元件角度
是正的。
如果同样的进料器设定在后方的 Z 轴料架上，后方进料器元件的方
向正好与前方进料器元件的方向相反。
如果”MACHINE SETUP/Operation Data Setting”(机器设置 / 操作
数据的设定)中的”Parts Direction at Rear Feeder”(后进料器的元件
方向)设定为”Feeder parts are Inversed”(进料器元件倒转)，则后进
料器中的元件将与前进料器元件的贴装方式相同。
==详细内容请参照‘‘参考手册 /机器设置 / 操作数据设定’ [条件
2]’。
使用同样的具有不同缠带方向的元件时，调整元件程序库中的‘姿
态角度’。
== 详细内容请参照“编程手册/建立元件程序库/设定元件程序库的项目/[动作 2]”。
4. 跳过
规定 NC 数据中不会运行的程序块。
更改生产时，在程序选择窗口选择跳过程序块代码。
==详细内容请参照 “操作手册/生产步骤 / 转换 / 选择一个程序”。
0 :复位
运行程序（通常被指定为 0）
7 :无条件跳过
不执行程序块
1 ~ 6,8,9: 有条件跳过
不执行选择程序中指定的程序块。
=提示=
步骤重复和图形重复的参考点是第一个图形的第一个贴装点。
如果跳过程序块的命令设定在第一个图形的第一个贴装点，它将会跳过各个图形的第一个贴装点。
但是，第一个贴装点将作为步骤重复或图形重复中的基准点来起作用。
如果在仅有 1 个程序块组成的 NC 程序中指定‘7’，机器将实现“跳过”操作。。
即使是将要跳过的程序块也可检查以下内容。（如果查找到有不匹配的地方，将会出现错误）
进料器数据中登记的元件代码。（通过 Z 轴编号检查）
用于标记识别的标记代码（标记程序库）。
进料器
进料器
1….40 41…..80
160…121 120…81
BM122
编程手册
6.3 NC 数据的设定项目
E34PCC-3A-020-B0
6.3-7

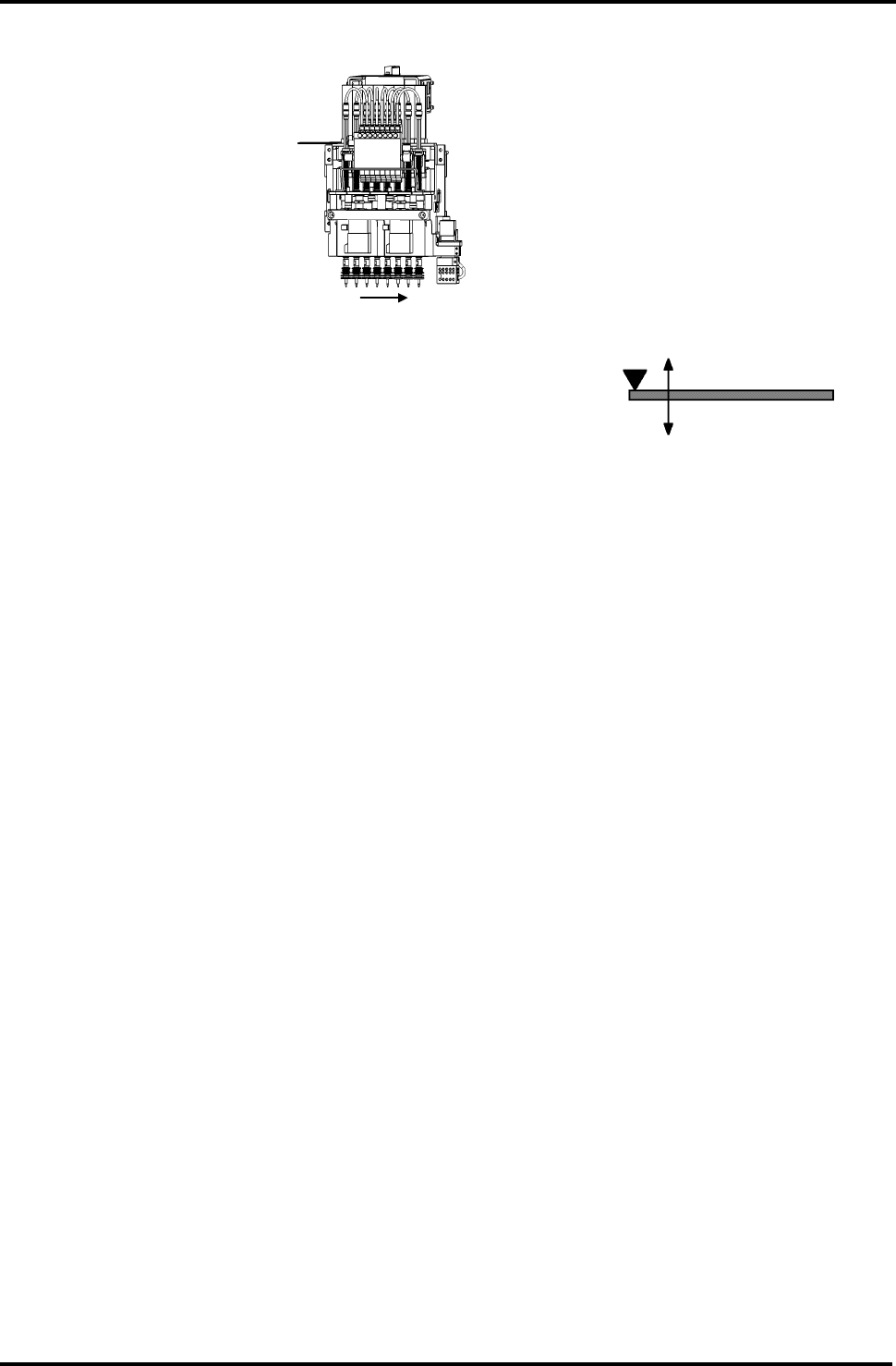

+: 增加高度
-: 减少高度
基板
方向:
0
5. 头
指定贴装元件的贴装头。
6. 高度(mm)
贴装元件时，指定将要降低的吸嘴的长度。
通常，设定为 0。
输入范围: -6.00 ~ 9.99 mm
7. 等待
除非该程序块之前的所有程序块都已经贴装完毕，设定为 1 将阻止贴装目标程序库。根据邻接元件的
厚度当贴装顺序受到限制时，将本值设定为 1。
0: 无效果 1:有效
8. 限定
基本上，只要有可能，贴装能通过吸嘴吸着元件完成。但是，如果设定为 1 ‘限定’，本作业将受到强制
限定。
虽然在优化过程中本项功能是自动设定的，但还是可以在窗口中输入代码 0 ~ 2。
0: 否
不限定作业。可在任意时候用吸嘴吸着元件。
1: 作业限定
在这个位置强制限定吸着操作。
2:作业/吸嘴限定
在限定作业时，更改可以更改的吸嘴。
1 8
BM122
编程手册
6.3 NC 数据的设定项目
E34PCC-3A-020-B0
6.3-8
=提示=
将分割设为 1 时的吸嘴更换条件和设为 2 时的吸嘴更换条件不相同。

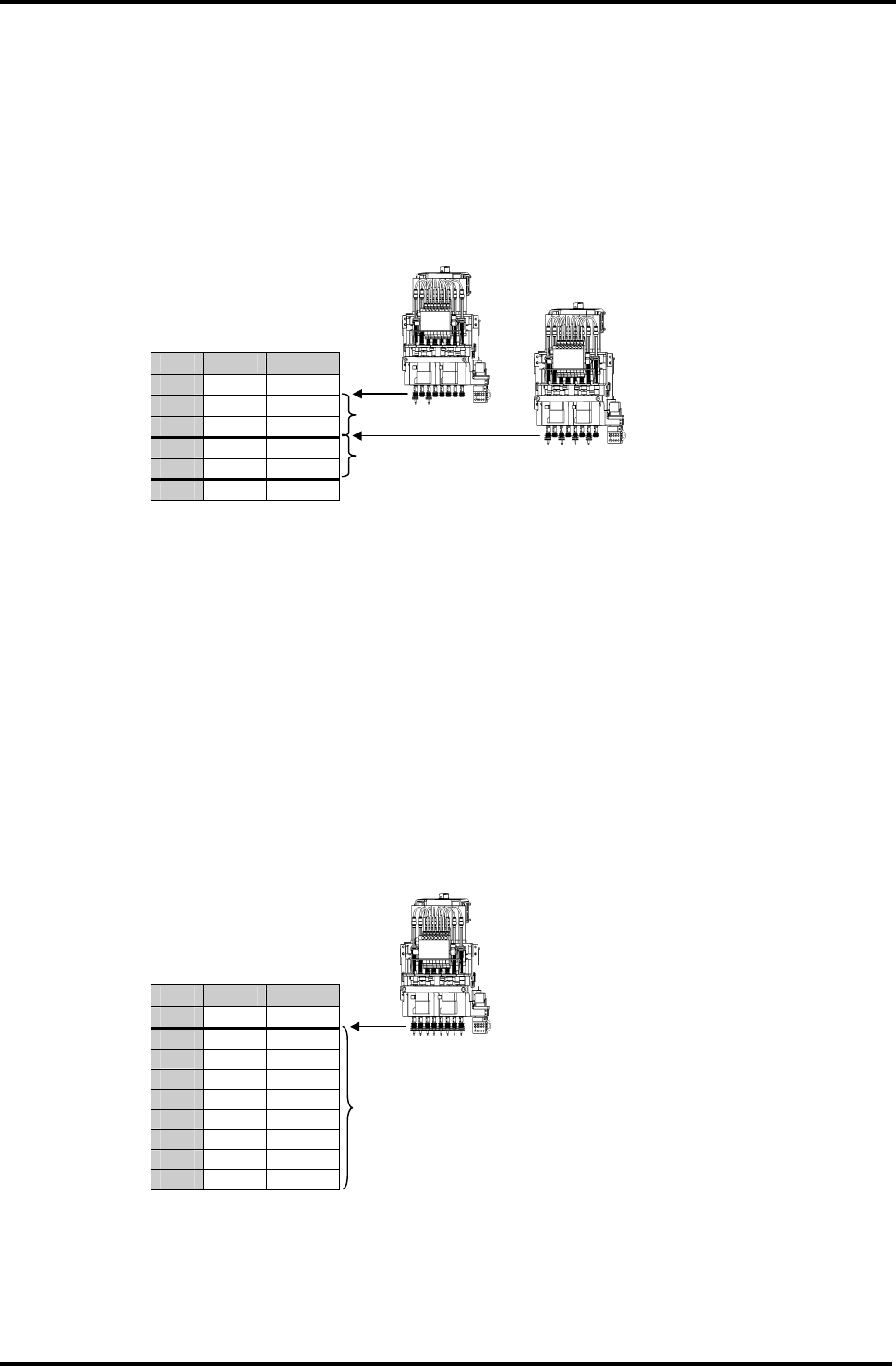

‘Delimit = 1’‘ 分割=1’ 时
将吸着到贴装的 1 个循环称作任务。
在任务的最后一个区块里，设定分割=1’。
当某个任务（在其最后的区块里，已设定‘Delimit = 1’’分割=1’) 结束，下一个任务开始时，只对下
一个任务所需的吸嘴进行更换。
在最初的使用 8 个吸嘴程序任务中，以一次性吸嘴更换的方式设置 8 个吸嘴。
但是，最初的任务中使用 2 个吸嘴，接着在下一个任务中使用 4 个吸嘴这样的不断增加吸嘴使用个
数的程序中，每次均会产生吸嘴增加安装的现象，吸嘴更换的次数也随之增加。
No.
分割
10 1
11
12 1
13
14 1
15
如果将设定”Delimit=2” “分割=2”的区块置于紧靠在吸嘴种类有变化的区块的前面，则效率会更高。
但是，如果多次使用”Delimit=2” “分割=2”，则 NC 数据的检索范围会变小，届时不能取得充分的效果。
为了得到最优化的效果，已对上述问题加以考虑，并已按实际需要自动地设定为”Delimit=2” “分割=2”。
‘分割=2’ 时
当某个任务（在其最后的区块里，已设定’Delimit = 2’ ’分割=2’) 结束，下一个任务开始时，在 NC
数据上对直到”Delimit=2” “分割=2”区块出现为止的范围内所需的吸嘴进行检索，届时对可设置的所
有吸嘴进行更换。
因在开始时就一次性地设置了 8 个吸嘴，所以即使是对最初的任务中使用 2 个吸嘴，接着在下一个
任务中使用 4 个吸嘴这样的不断增加吸嘴使用个数的程序也可以削减吸嘴的更换次数。
如果将设定’Delimit = 2’ ‘分割=2’ 的区块置于紧靠在吸嘴种类有变化的区块的前面（使用同种吸嘴
的最后区块）则效率会更高。
但是，如果经常使用’Delimit = 2’ ‘分割=2’ ，则 NC 数据的检索范围会变小，不能取得充分的效果。
为了达到最优化已对上述问题加以考虑，并根据实际需要自动地设定为’Delimit = 2’ ‘分割=2’。
No.
分割
10 2
11
12
13
14
15
16
17
18 2
