BM122
编程手册
6.3 NC 数据的设定项目
E34PCC-3A-020-B0
6.3-2

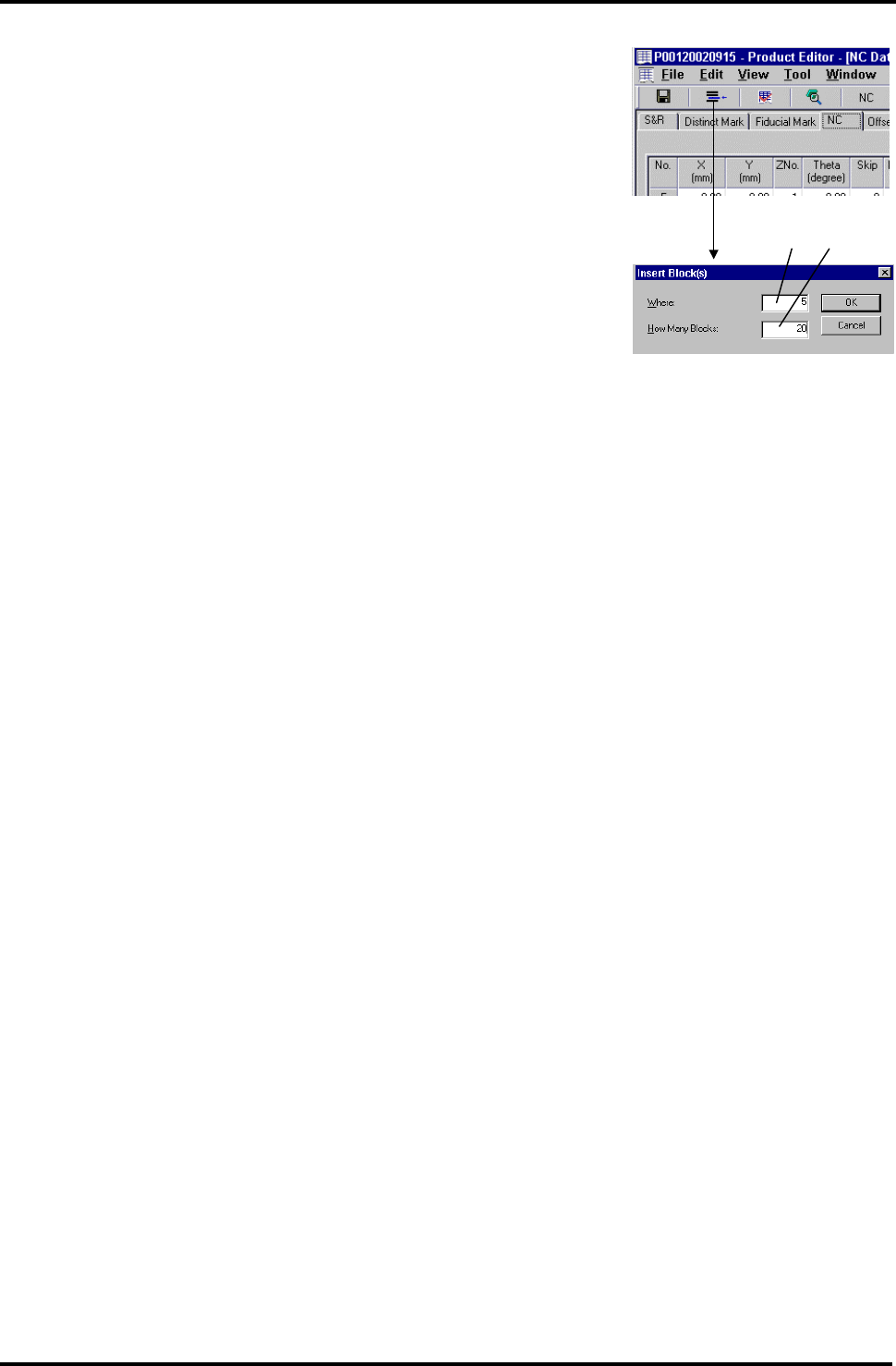

插入程序块
除了[Offset](补偿)选项之外，可以使用“增加程序块”图标插入新的程
序块以设定数据。
自动调整程序块编号以免发生重叠。
1. ‘Where’(地点):
指定新程序块的开始程序块编号。
2. ‘How many Block’(数目):
表示将要插入的程序块数目。
1. 2.
BM122
编程手册
6.3 NC 数据的设定项目
E34PCC-3A-020-B0
6.3-3
6.3.2 [Offset](补偿)

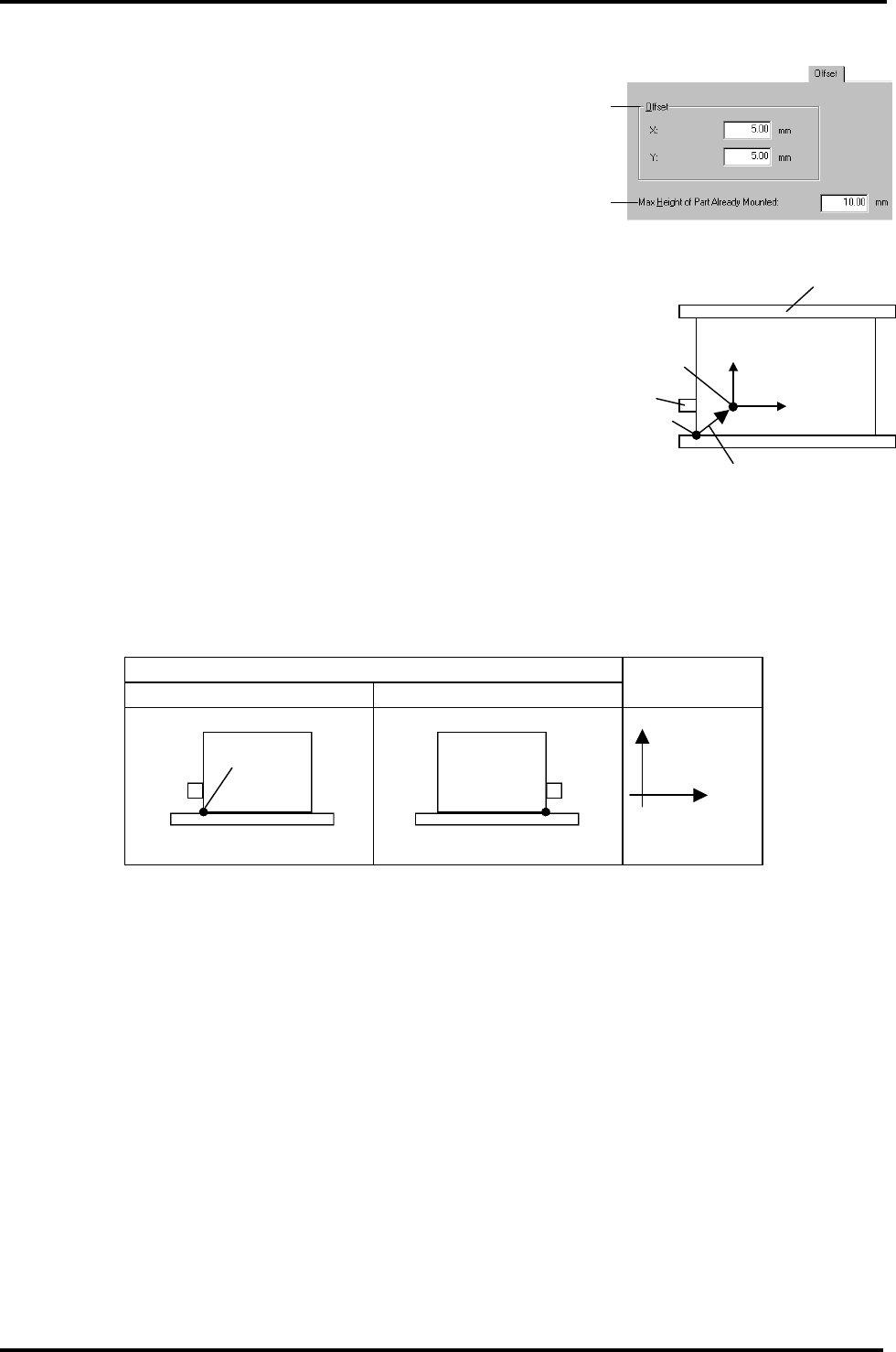

1.
1. 补偿 X/Y (mm)
设定 PCB 基准位置和基板上 X/Y 坐标原点之间的偏差。
通过进行示教可以输入补偿值。
==请参照‘编程手册/ 调整数据 / 程序补偿’.
输入范围：-999.99 ~ 999.99 mm
=提示=
常规机器的程序补偿常用于校正基板原点和本机器的
基板原点之间的偏差。
本机器对程序补偿的定义是不同的。
使用其他型号中的程序时，需要调整补偿值。
=提示=关于坐标
基准位置是指 PCB 上靠近 PCB 停止器固定导轨那一边的基板角落。
该位置（X，Y）的坐标被定义为 PCB 基准位置。
使用主要基板通过标度来确定位置。
==有关“PCB 基准位置和标度”部分，请参照 “参考手册 / 机器设定/机器参数设定”。
坐标值随着停止器位置的不同而变化，如下图所示：
PCB 停止器位置
左面 右面
方向
如果从 CAD 数据中创建的品种程序中的 NC 数据原点（PCB 原点）与基准位置不相符，须将该偏差
设置为程序补偿以校正贴装位置。
+Y: 远
+X: 右
停止器
固定导轨
PCB
基准位置
1.
2.
X
Y
停止器
导轨
PCB 基准位置
基板
PCB 原点
程序补偿
BM122
编程手册
6.3 NC 数据的设定项目
E34PCC-3A-020-B0
6.3-4
2. 已贴装元件的最大高度 mm
设定在前面过程中已经贴装的元件的最大高度（厚度）。
在基板上贴装元件时，在贴装过程中，以该数值加上几毫米来降低除贴装头以外的头将减少 H 轴的搬
送。
可输入范围 ：0.00 ~ 25.00 mm
(数据输入范围: 0.00 ~ 25.00 mm)
=提示=
在生产过程中，“max Height of Part Already Mounted”(已贴装元件的最大高度)栏中输入的数值
将永远有效。
如果贴装了大于设定值的元件，该参数将会在机器上自动更新。
任何一种除元件之外的投影处于基板顶部表面时，将会产生干扰。在设定该参数时，需要考虑该投
影的高度。
