BM122 编程手册 6.3 NC 数据的设定项目 E3 4PCC- 3A-020 -B0 6.3-20
BM122
编程手册
6.3 NC 数据的设定项目
E34PCC-3A-020-B0
6.3-19

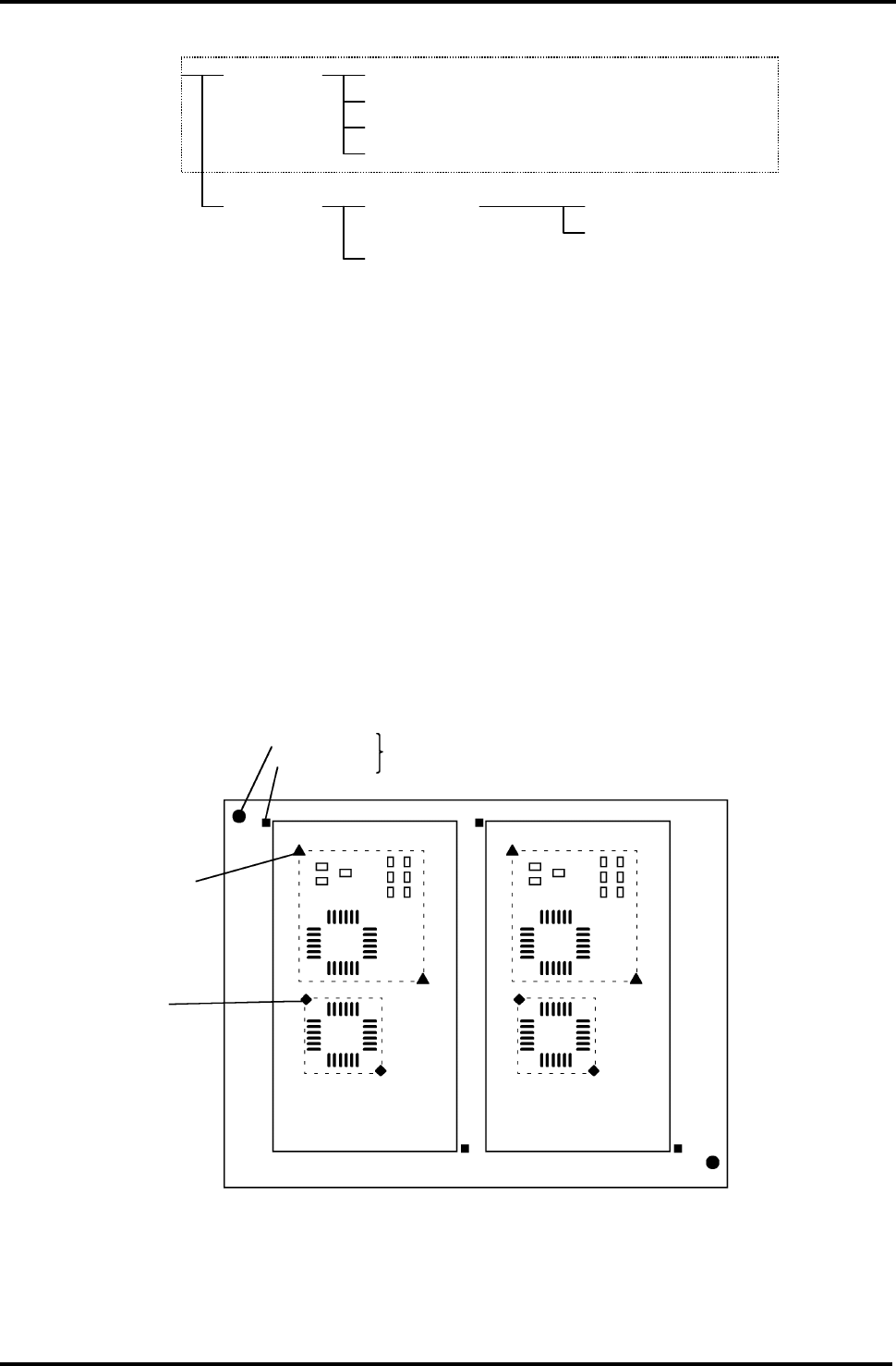

基板标记
图形标记
=注意=
只有 PCB 补偿或图形补偿可以使用于一个
程序中
组合标记
单独标记
标记类型
应用
根据偏依的位置执行下列补偿时，使用基准标记。
只有 PCB 补偿或图形补偿可以使用于一个程序中。
基板补偿
在基板的对角位置给出两个补偿标记以校正整个基板的位移。
图形补偿
在多种图形基板的每个图形的对角位置给出两个补偿标记以通过图形校正位移的图形。
组补偿
在基板上的某个元件组上给出两个补偿标记以校正位移。
可设定多个组。在 NC 数据的贴装程序块内指定需要的组。
不可以在两个图形之间指定组。
个别补偿标记
用于校正某种元件的贴装位置。
该标记必须在相关元件所占区域以外。
基板标记 基准标记 基板补偿标记
图形补偿标记
组补偿标记
单独补偿标记
鉴别标记
坏标记
主要鉴别标记
坏标记
组坏标记
BM122
编程手册
6.3 NC 数据的设定项目
E34PCC-3A-020-B0
6.3-20
BM122
编程手册
6.4 进料器数据的设定项目
E34PCC-3A-030-B0
6.4-1
6.4. 进料器数据的设定项目
E34PCC-3A-030-B0
6.4.1 概要
进料器数据规定 Z 轴料架中哪个元件的排列。
该排列将分配给机器中带有管理元件单独数据的元件代码的各个进料器的位置编号（Z 轴编号）结合起来。

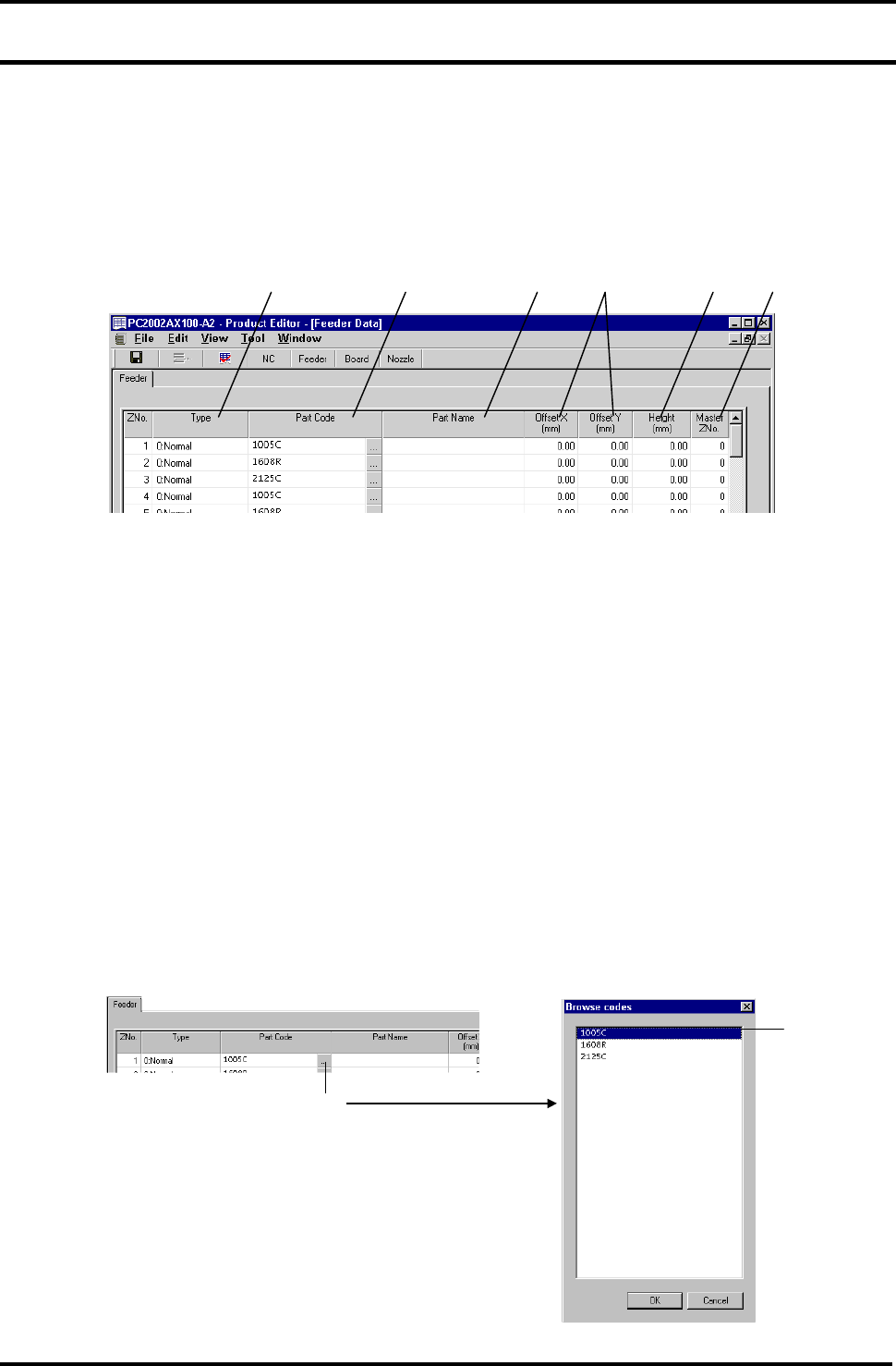

6.4.2 [Feeder](进料器)
[Feeder](进料器)
1.
1. 类型
指定 Z 轴料架中的装置种类。
0：常规（标准元件进料器）
1：回收传送带 1（32mm 宽）
2：回收传送带 2（55mm 宽）
4：缠带（缠带式料盒）不可用
2. 元件代码
代码用于从元件程序库中再次取出有关的元件数据。
字符数：16 字符以内
能够使用的字符：
数字：0 ~ 9 英文字母：A~ Z（大写）
符号：！# $ % & ’+ - . ；= @ [ ] _ ~ ^ ‘ { }
空格：仅由空格组成的文件名不可使用。
忽略文件名末尾的空格。 例）“AB ”=“AB”
字母前或字母之间的空格有效。 例）“ A”，“A B”
1) 点击元件代码旁的<Browse> (浏览)按钮。
2) 选择代码。
2. 3. 4. 1. 5. 6.
