BM122
编程手册
6.3 NC 数据的设定项目
E34PCC-3A-020-B0
6.3-15
图形 1(X1, Y1)
图形 2(X2, Y2)
图形 3(X3, Y3)
图形 4(X4, Y4)
Pattern
Bad mark
Pattern
Bad mark

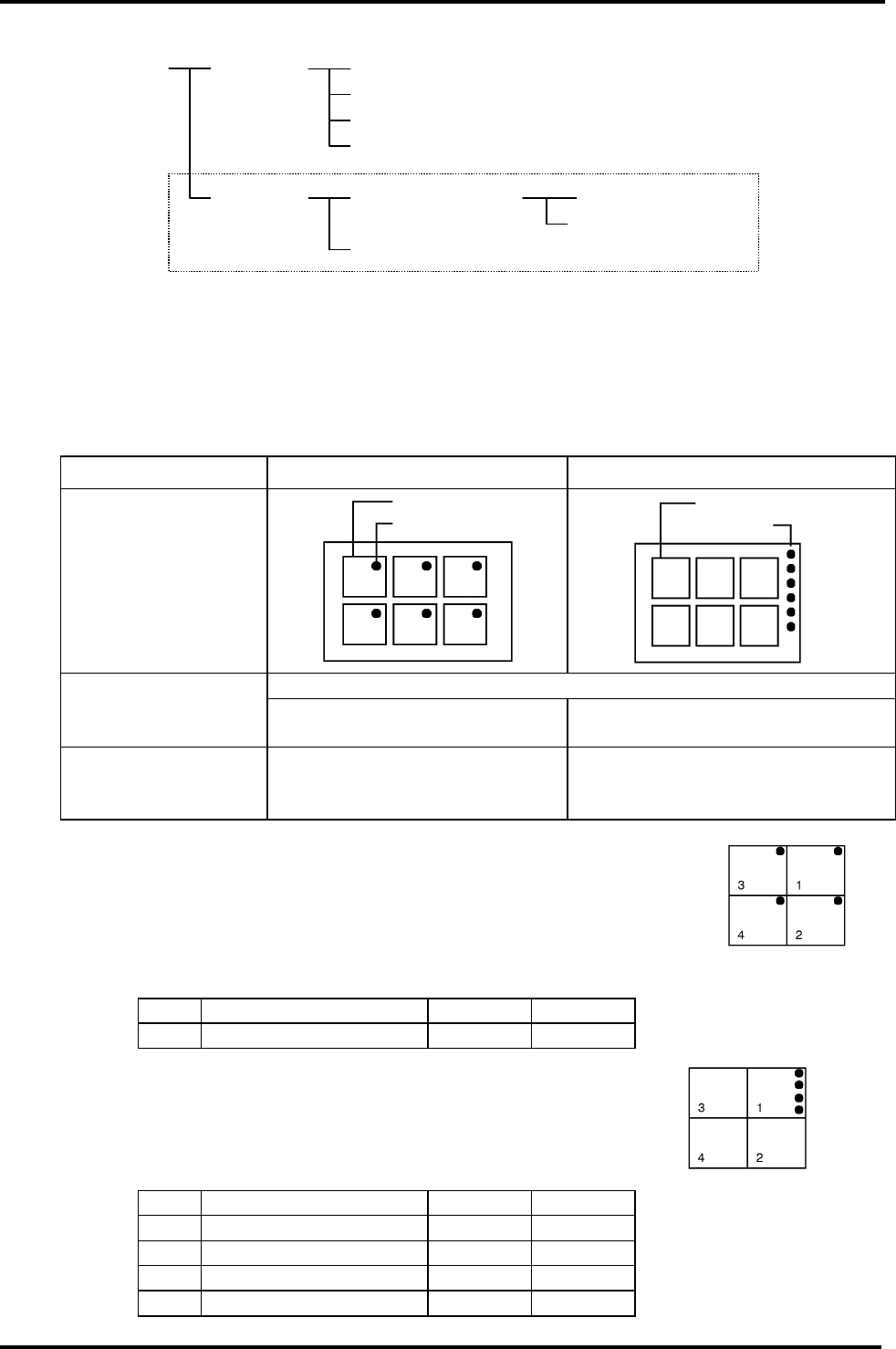

标记类型
坏标记和坏标记组
坏标记
在损坏的基板或图形上将有一个坏标记。如果已探测到，元件贴装在基板或相关图形上将无效。
坏标记组
在 PC 基板上的空余区域安排坏标记组以缩减搬运时间，从而可以减少识别时间。
一般坏标记 任意配置坏标记
图形
移动到各标记位置以进行识别。
在机器侧面的识别。
更多次数的搬运→ 更长的识别时
间
更少次数的搬运 →缩减的识别时间
编程
在[Distinct mark](鉴别标记)页建立
一个程序块，并输入基准图形的位
置。
在[Distinct mark](鉴别标记)页上为各个
图形建立程序块，并输入它们的位置。
例. 数据例子。
4 个图形基板:
1) 一般坏标记
在[S&R] 页上,对 4 个程序块进行重复设定.
在 [Distinct mark](鉴别标记) 页上, 为基准图形建立一个程序块.
编号 标记类型
X(mm) Y(mm)
5
0: 一般坏标记
X1 Y1
2) 任意配置坏标记
在[S&R] 页上,对 4 个程序块进行重复设定.
在 [Distinct mark](鉴别标记) 页上,建立四个程序块以描述四个图
形的坏标记.
号码 标记类型
X(mm) Y(mm)
5
2: 一般坏标记
X1 Y1
6
2: 一般坏标记
X2 Y2
7
2: 一般坏标记
X3 Y3
8
2: 一般坏标记
X4 Y4
(X1,Y1)
坏标记
基板标记 基准标记 基板补正标记
图形补正标记
标记补正组
单独补正标记
鉴别标记 坏标记
主要鉴别标记
坏标记组
图形
坏标记
图形
坏标记
BM122
编程手册
6.3 NC 数据的设定项目
E34PCC-3A-020-B0
6.3-16
图形
坏标记
主要鉴别标记
主鉴别标记(Xa, Ya)
坏标记 (X1, Y1)
主鉴别标记(Xa, Ya)
一组坏标记 (X1, Y1)
(X2, Y2)
(X3, Y3)
(X4, Y4)
主鉴别标记
单独提供一个主要的坏标记来节省标记识别的时间。使用该标记，所有图形都将不带识别标记，认为合格。
坏标记的结合使用
主鉴别标记用来表示各个图形的坏标记。
无论是坏标记或是坏标记组均可用。
例. 数据例子
在[S&R] 页上,对 4 个程序块进行重复设定.
在有坏标记的程序块上建立一个主要的程序块.
1) 坏标记
编号 标记类型
X(mm) Y(mm)
→
5
1: 主鉴别标记
Xa Ya
6
0: 坏标记
X1 Y1
2) 坏标记组
编号 标记类型
X(mm) Y(mm)
→
5
1: 主鉴别标记
Xa Ya
6
2: 坏标记组
X1 Y1
7
2: 坏标记组
X2 Y2
8
2: 坏标记组
X3 Y3
9
2: 坏标记组
X4 Y4
BM122
编程手册
6.3 NC 数据的设定项目
E34PCC-3A-020-B0
6.3-17
6.3.6 [Fiducial Mark](基准标记)
=注意=扩展后的数据
下列是增加到基准标记选项中的参数：
图形: 指数据扩展前的图形。
图形程序块: 显示图形中的程序块编号。
表示数据扩展前基准图形中程序块的编号。
图形跳过: 说明数据扩展前是否要跳过本步骤和重复本程序块[S&R]。
这些参数仅供参考，因此无法编辑。
也不可对 “标记类型”、 “类型”、 “标记形状代码”、“跳过”和“组”进行编辑。
5.
1. 标记类型
设定需要更正的标记类型。
0:基板标记 1: 图形标记 2: 标记组
2. 代码
指定要使用的标记的形状代码。把代码输入到标记号 1 和标记号 2 中。
输入范围：8 个字符以内。
=提示=
可以输入来自标记程序库的标记代码。
此时，务必关闭标记编辑器窗口。
1) 选择标记列，并点击‘Browse’(浏览)按钮。
2) 选择代码。
1. 2. 3. 5. 4.
