BM122
编程手册
8.8 创建元件数据
E34PCC-3F-090-B0
8.8-12
25.
30.
: ‘STD / OP data setting’ STD /
OP
2
关闭
打开
28.
=HINT=10
27.
==
进一步说明请参照‘编程手册 / 调整数据 / 元件示教’。
: ‘STD / OP Data Setting’
(
STD / OP 数据设定
)
=提示= 11
: ‘Set Standard Parameters’
(
设定标准参数
)
=提示= 10
结束后数据可
以改变
:’Data Created successfully’
(创建数据成功)
=提示= 10
4
: ‘Part Teach’(元件示教)
: ‘Data setting list’(数据设定列表)
: ‘Part Shape’(元件形状)
29.
BM122
编程手册
8.8 创建元件数据
E34PCC-3F-090-B0
8.8-13
8.8.5 改变数据创建规则
自动元件示教向导已经经过初始化，使用者可以用最少步骤来创建数据。
通常，可以使用先前描述的方法创建数据。
但是，创建数据时，如果需要进行详细的设定，就要改变数据创建规则。
改变的项目会在先前章节（STD/OP 数据的设定）的第 22 步中显示，它允许用户编辑设定。
一旦进行规则改变，它将连续地应用在此后的数据创建中。
=提示=
这里讨论的项目可以作为识别选项数据在后面设定和改变。
==有关设定方法的详细内容，请参照 “元件识别数据登录方法”说明手册各卷中的登录方法。
可编辑的功能
可用功能将在下面的选项中列示。
选择想要的选项，并检查要编辑的方框。
=提示=
跟随各选项之后的括弧内的字母( (A), (B), … )和“8.8.6 标准和选项数据设定窗口列表”中的字母相对应。
[电极的检测]
检测电极后，该选项可确定将要显示的第一页。
可以使用<Back>(上一步) 和<Next> (下一步) 按钮转换
画面。
1. 第一页：外部检测页（A）
允许大概检测元件的外部形状。
2. 第一页：旋转补偿页（B）
使得要校正的元件角度至 0 度。
3. 第一页：元件检测页（C）
允许设定二进制级别，并对导线进行检测。
4. 第一页：主体和电极及编辑页面（D）
允许对检测的主体和电极进行确认。
[元件代码]
该选项用来确认元件代码。
1. 改变导线来进行检测(E)
在改变用于检测的自动设定导线时，要确认该方框。
2. 改变选择的运算法则(F)
在改变自动设定的运算法则时，要确认该方框。
1.
2.
3.
4.
1.
2.
BM122
编程手册
8.8 创建元件数据
E34PCC-3F-090-B0
8.8-14

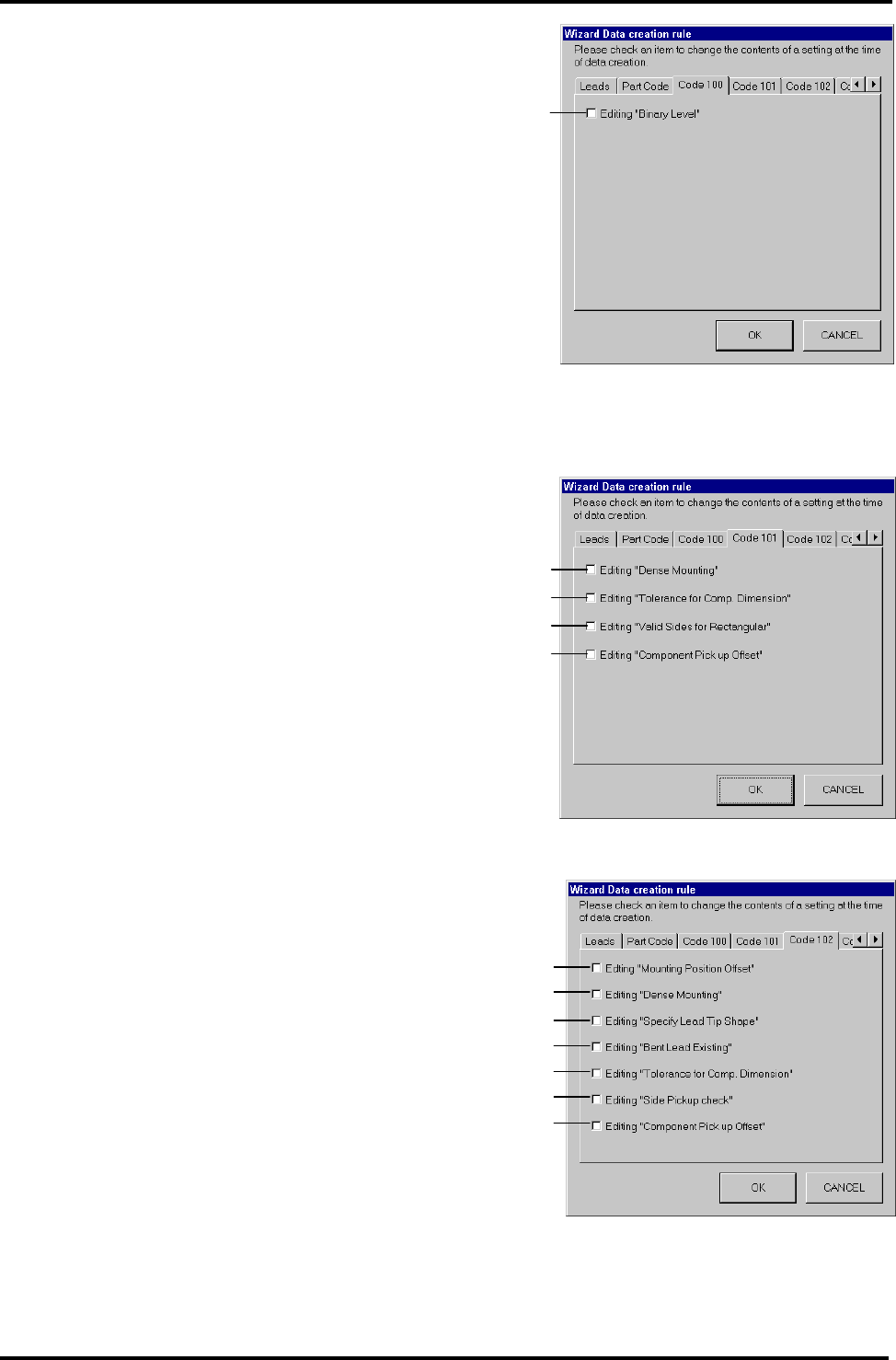

[Code100](代码 100)
这个选项包含元件类型为 100 的项目。
1. 编辑“Binary Level” (二进制级别) (C)
改变自动设定的二进制级别时，要确认该方框。
[Code101](代码 101)
这个选项包含元件类别 101 的项目。
1.编辑“Dense Mounting”(密集贴装) (H)
进行密集贴装时，要确认该方框。
2. 编辑“Tolerance for Comp.Dimension”
(元件尺寸的公差)(I)
严格或大概地检查元件尺寸时，要确认该方框。
3. 编辑“Valid Sides for Rectangular”
(矩形有效面) (J)
在指定定位不使用的一面时，要确认该方框。
4. 编辑“Component Pick up Offset”
(元件吸着偏差) (K)
在偏离中心的位置吸着元件时，要确认该方框。
[Code 101] (代码 102)
这个选项包含元件类别 102 的项目。
1. 编辑“Mounting Position Offset”(贴装位置偏差)(G)
元件中心与识别的中心位置不匹配时，要确认该方框。
2. 编辑“Dense Mounting”(密集贴装)(H)
进行密集贴装时，要确认该方框。
3. 编辑“Specify Lead Tip Shape”
(指定电极尖端形状) (L)
主体尖端不直时，要确认该方框。
4. 编辑“Bent Lead Existing”(存在弯曲导线)(M)
电极弯曲时，要确认该方框。
5. 编辑“Tolerance for Comp.Dimension”
(元件尺寸的公差) (I)
严格或大概地检查元件尺寸时，要确认该方框。
6. 编辑“Side Pickup check”(检查侧面吸着) (N)
对 2-电极元件进行侧面吸着检查时，要确认该方框。
7. 编辑“Component Pick up Offset”(元件吸着偏差) (K)
在吸着偏离中心位置的元件时，要确认该方框。
1.
1.
2.
3.
4.
5.
6.
7.
1.
2.
3.
4.
