BM122 编程手册 8.10 贴装位置示教 E34PCC-3F-0 60-B0 8.10-4 焊盘 焊盘示教窗口 如何对准照相 机位置 如何对准照相机位置 示教顺序 QFP 将照相机中心和焊盘中 心对齐 SOP 1.X, Y, θ 示教过程中，表示和品 种程序有关的 程序块的贴装位置 、贴装角度。 示教全部焊盘后，会显 示从焊盘位置 计算出的贴装位置 和贴装角度。 2. 目标元件 指定焊盘的方向 3. < 下一步 > …
BM122
编程手册
8.10 贴装位置示教
E34PCC-3F-060-B0
8.10-3
贴装位置示教窗口（主窗口）
2.
1. 以[mm]移动
表示在 X 和 Y 方向移动照相机。
点击<RESET>(复位) 以指定目前位置作为基准位置。坐标(X, Y)重新设置为(0, 0)。
=提示=
照相机视野的中心不一定总是设在元件的中心。
按照以下方法更改基准位置，并在此位置进行示教。
照相机中心和元件中心不匹配时
使得元件中心同照相机中心对齐，并点击<RESET>(复位) 。
当全部图像不能显示在监视器上，元件过大贴装位置难以确认时
把照相机中心和元件的一个角或任何其他可辨认的部分对齐，然后按下<RESET>(复位) 。
2. 视野
对于比基板照相机大的元件这些按钮将起作用。
改变视野可以对贴装位置以外的位置进行校正。
点击<Initial View>(初始视野)，返回到贴装位置（元件中心）。
3. 照明
用<Ring>(散光) 和<Spot>(聚光) 来转换照明，使得识别监视器清晰的显
示。
4. 程序块数据（头—注释）
显示目前显示的图像的程序块信息。
5. <Update Program>(更新程序)
更新生产程序中的贴装位置数据。
6. <Land Teach>（焊盘示教）
打开焊盘示教的窗口。
1.
2. 3.
4.
5. 6.
: ‘Mount Pos. Teach Window (Main)’ 贴装位置示教窗口（主窗口）
Ring
Spot
散光
聚光
BM122
编程手册
8.10 贴装位置示教
E34PCC-3F-060-B0
8.10-4
焊盘
焊盘示教窗口
如何对准照相机位置
如何对准照相机位置 示教顺序
QFP
将照相机中心和焊盘中心对齐
SOP
1.X, Y, θ
示教过程中，表示和品种程序有关的程序块的贴装位置、贴装角度。
示教全部焊盘后，会显示从焊盘位置计算出的贴装位置和贴装角度。
2. 目标元件
指定焊盘的方向
3. <下一步>
进入下一个焊盘示教窗口。
2.
1.
3.
照相机中心
焊盘
照相机中心
焊盘的外部角
焊盘的巾中心和
外侧的边
BM122
编程手册
8.10 贴装位置示教
E34PCC-3F-060-B0
8.10-5

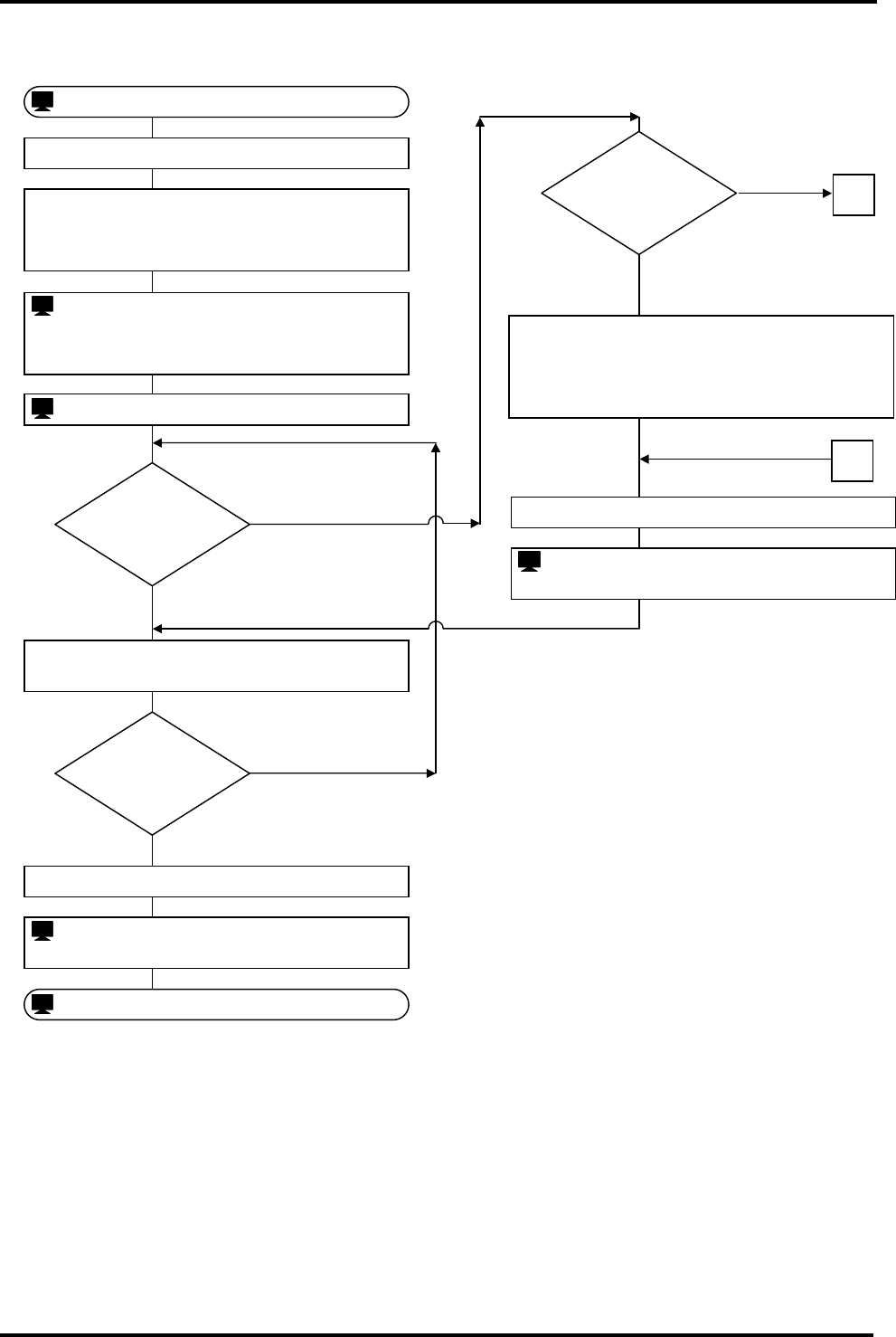

8.10.3 贴装位置示教的步骤
: <Mount Pos. Teach (Main)>(贴装位置示教[主])
1.
<菜单>
/ <Mount Pos. Teach>(贴装位置示教)
:<Mount Pos. Teach(Start)>(贴装位置示教[开始])
2.
<位置检查>
不: 还需要更改位置
是: 只检查？
只进行检查？
6.
‘START’(开始)
将要贴装下一个元件
完成贴装？
否
是
7.
<Back>(返回)
: ‘Mount Pos. Teach (Start)’贴装位置示教（开始）
8.
<Finish>(完成)
以“1 程序块”方式进行生产
: ‘Production’(生产)
: ‘Production’(生产)
示教方法
1
焊盘示教
贴装位置示教
4.
<Update Program>（更新程序）
: ‘Confirmation of update’(确认更新)
5.
<Yes> (是)
2
焊盘示教
3.
使用示教按钮调整，调整时应该使得贴装位
置会出现在照相机中心。
