BM122
编程手册
4.1 元件程序库的设定项目
E34PCC-32-010-B0
4.1-4
回收传送带
X
吸嘴的移动图案
指出在吸着元件时，头是如何升高和降低的。
1: 下降 1 行程，上升
1 行程 (默认设置)
下降时，头以“XY 轴速度”设定的速度移动。
(贴装元件的最低速度)
上升时，头高速移动
2: 下降 2 行程, 上升
1 行程
下降时，头进行步骤 2 移动；上升时与 1 相同。
3: 下降 1 行程, 上升
2 行程
下降时与 1 相同，上升时，头进行步骤 2 的移动。
4: 下降 2 行程, 上升
2 行程
下降或上升时，都进行步骤 2 的移动。
=提示=
在降低吸嘴时，如果受振动的影响元件容易损坏，请选择下降 2 行程。
如果贴装之后元件的拿回发生时，请选择上升 2 行程。
这种情况下的节拍时间较慢。
吸嘴的移动图案
在贴装元件时，指定头是如何降低和升高的。
1: 下降 1 行程，上升 1
进程 (默认设定)
下降时，头以“XY 轴速度”指定的速度移动（元件贴装的最低速
度）。 上升时，头高速移动。
2: 下降 2 行程，上升 1
进程
下降时，头进行步骤 2 的移动，上升时，头高速移动。
3: 下降 1 行程，上升 2
进程
下降时，头高速移动； 上升时，头进行步骤 2 的移动。
4: 下降 2 行程，上升 2行程 下降和上升时，头都进行步骤 2 的移动。
=提示=
降低吸嘴时，如果受振动的影响元件容易损坏，请选择下降 2 行程。
贴装之后，如果吸嘴取回一个元件，请选择上升 2 行程。
这种情况下节拍时间较慢。
用 S 吸嘴或 M 吸嘴对基板与元件之间接触面积小的元件进行贴装时，最好将贴装动作模式设定为“3：
1 段下降、2 段上升”。
示例）用 M 吸嘴对 TSOP、铝电解电容器进行贴装时
用 S 吸嘴对 2 管脚二极管进行贴装时
2. 废弃
方向
在处置要丢弃的元件时设定角度。
根据元件大小和处置方法选择需要的角度。
0: 0° 1: 90°
类别
为要丢弃元件指定丢弃地点。
0: 废料槽
1: 传送带 (回收传送带)
=提示=
X 193 mm
废料槽
Y 53 mm
BM122
编程手册
4.1 元件程序库的设定项目
E34PCC-32-010-B0
4.1-5

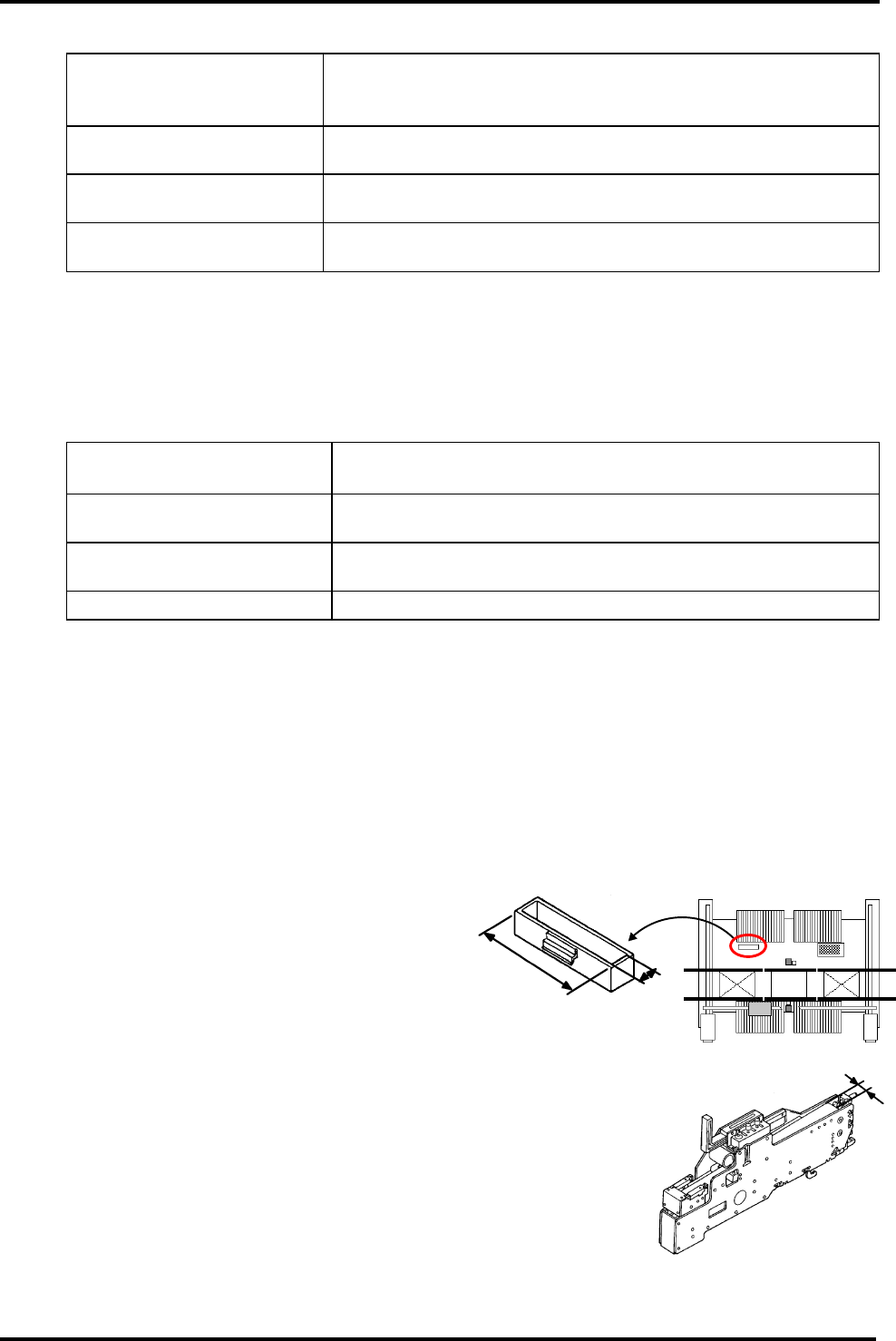

废物回收传送带目标元件的最大宽度有两种（传送带的宽度方向）：32 mm (X=36.5 mm) 和 55 mm
以下(X=64.5 mm)
本机器仅可以提供只要一种传送带，宽度尺寸为 32 mm 或 55 mm 以下。

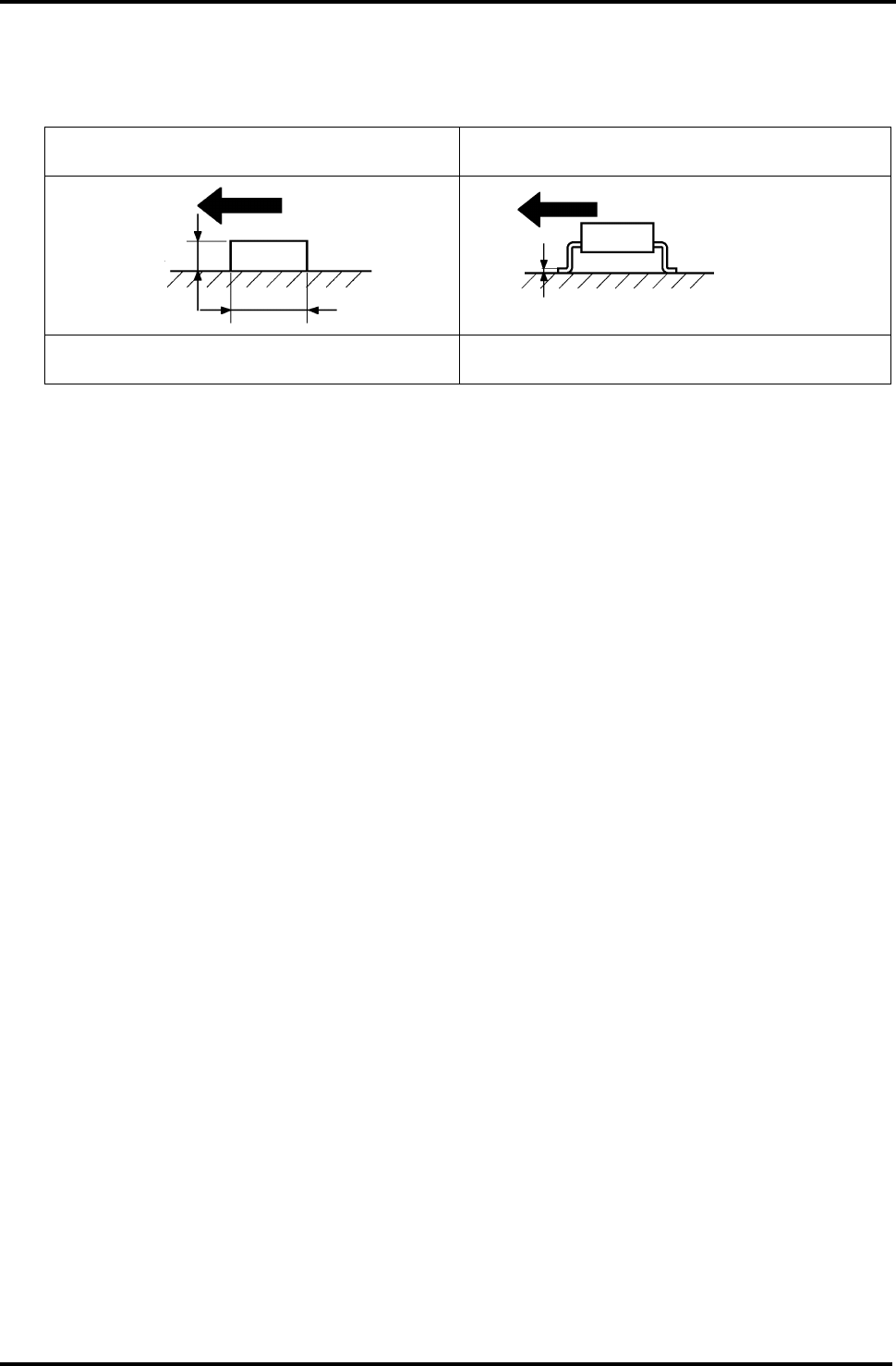

丢弃到回收传送带上去的元件尺寸要求（视传感器的检测状况而定）：
检测元件时 检测元件导线时
对于通过导线抬起的元件
厚度：1 mm 或 1mm 以上
长度：4 mm 或 4mm 以上
导线厚度：0.5mm 或 0.5mm 以上
传送方向
厚度
长度
传送方向
引线厚度
BM122
编程手册
4.1 元件程序库的设定项目
E34PCC-32-010-B0
4.1-6

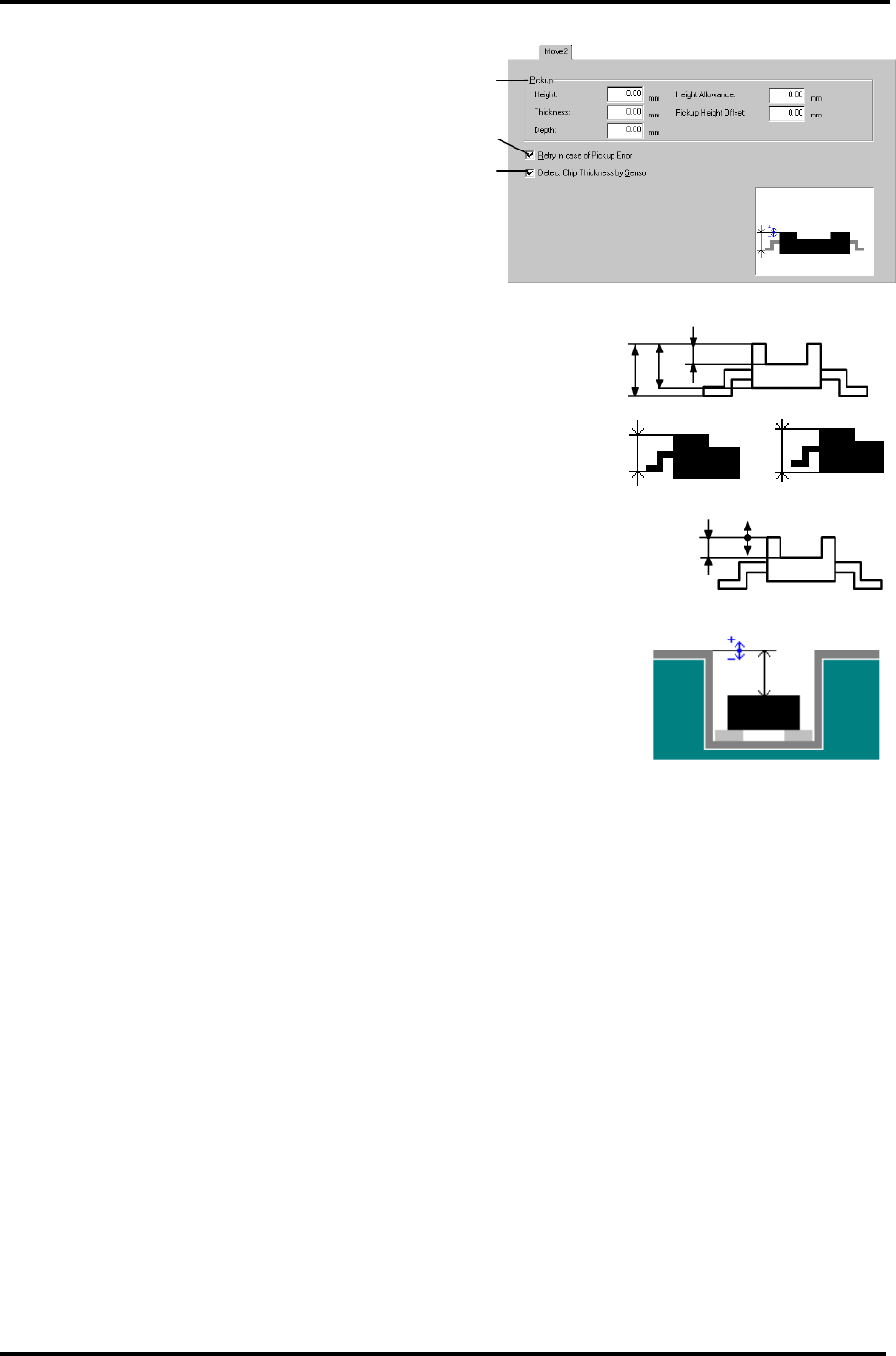

4.1.5 [Move2](移动 2)
3.
1. 吸着
高度 / 厚度
有效输入范围：0.01 ~ 25.00 mm
(数据输入范围为: 0.00 ~ 99.99)
=提示=
如果元件的高度和厚度相同，在两个栏内输入
同样的值。如果其中的一栏设为零，机器将不
能运行。
深度
如果吸着的表面从元件的顶端陷落或突出，则要设定高度上的差
异
有效输入范围: -25.00 ~ 25.00 mm
(数据输入范围: -25.00 ~ 25.00 mm)
高度允差
设定实测高度和设定高度之间的差值的允差范围
有效输入范围: 0.00 ~ 2.15 mm
(数据输入范围: 0.00 ~ 99.99 mm)
吸着高度偏移
如果吸着表面从进料器的运行表面陷落或突出，要作为偏移设定
高度的差异。
输入范围：-6.00 ~ 9.99 mm
2. 吸着错误的情况下再试
如果发生吸着或识别错误时，废弃相关元件，重新吸着一个新元件。
可以重新尝试吸着直到达到预定的再吸着数。（详细内容请参照‘参考手册/机器设置/运作条件设定’）
如果没有勾取该选项，机器会因吸着错误而停止。
=提示=
如果不愿自动地丢弃 QFP 或其他贵重的元件，请取消勾取的标记。
3. 用传感器检测芯片的厚度
该选项为可选。
除非采用该功能，否则不能进行设定。
在启用该功能后，在前固定照相机上的传感器将检测到芯片厚度以确定直立吸着或不吸着。
仅当‘操作数据’中的 ‘用传感器检测芯片厚度’启用并设定好时，才可以进行检测，（==请参
照‘参考手册/机器设定 /
运作条件设定’）
该功能不能和后部的固定照相机一起使用。
1.
3.
2.
吸着高度偏移
高度
厚度
深度
高度
厚度
深度
-
+
