BM122 编程手册 8.6 吸着位置检查 E34PCC-3F-1 00-B0 8.6-1 R: T eaching is possible with the PCB camera. L: Teaching is possible w ith the pickup position camera. LR: Teaching is possible w ith both cameras R: 基板照相机 L: 吸着位置照相机 ( 选项 )…
BM122
编程手册

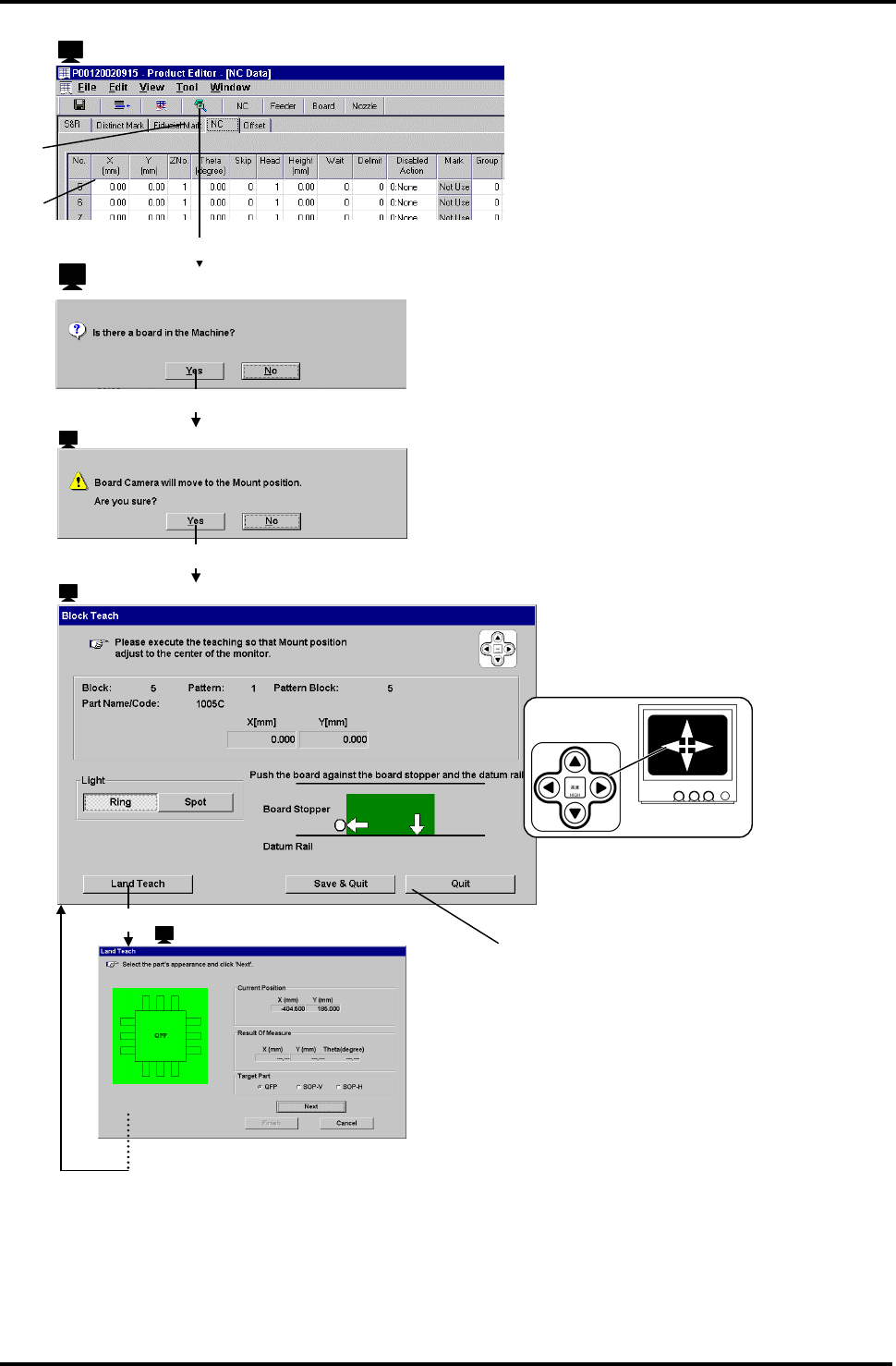

8.5 程序块示教
E34PCC-3F-140-B0
8.5-2
3.
2.
1.
4.
:‘‘Confirmation of moving camera’’(确认移动照相机)
5.
7.
8.
:‘Product Editor’(品种编辑器)
:‘Confirmation of PC Board’(确认基板)
: ‘Block Teach’(程序块示教)
: ‘Land Teach’(焊盘示教)
6.
BM122
编程手册
8.6 吸着位置检查
E34PCC-3F-100-B0
8.6-1
R: Teaching is possible with the PCB camera.
L: Teaching is possible with the pickup position camera.
LR:
Teaching is possible with both cameras
R:基板照相机
L: 吸着位置照相机(选项)
R: 可以使用基板照相机进行示教
L: 可以使用吸着位置照相机进行示教
LR: 可以使用两种照相机进行示教

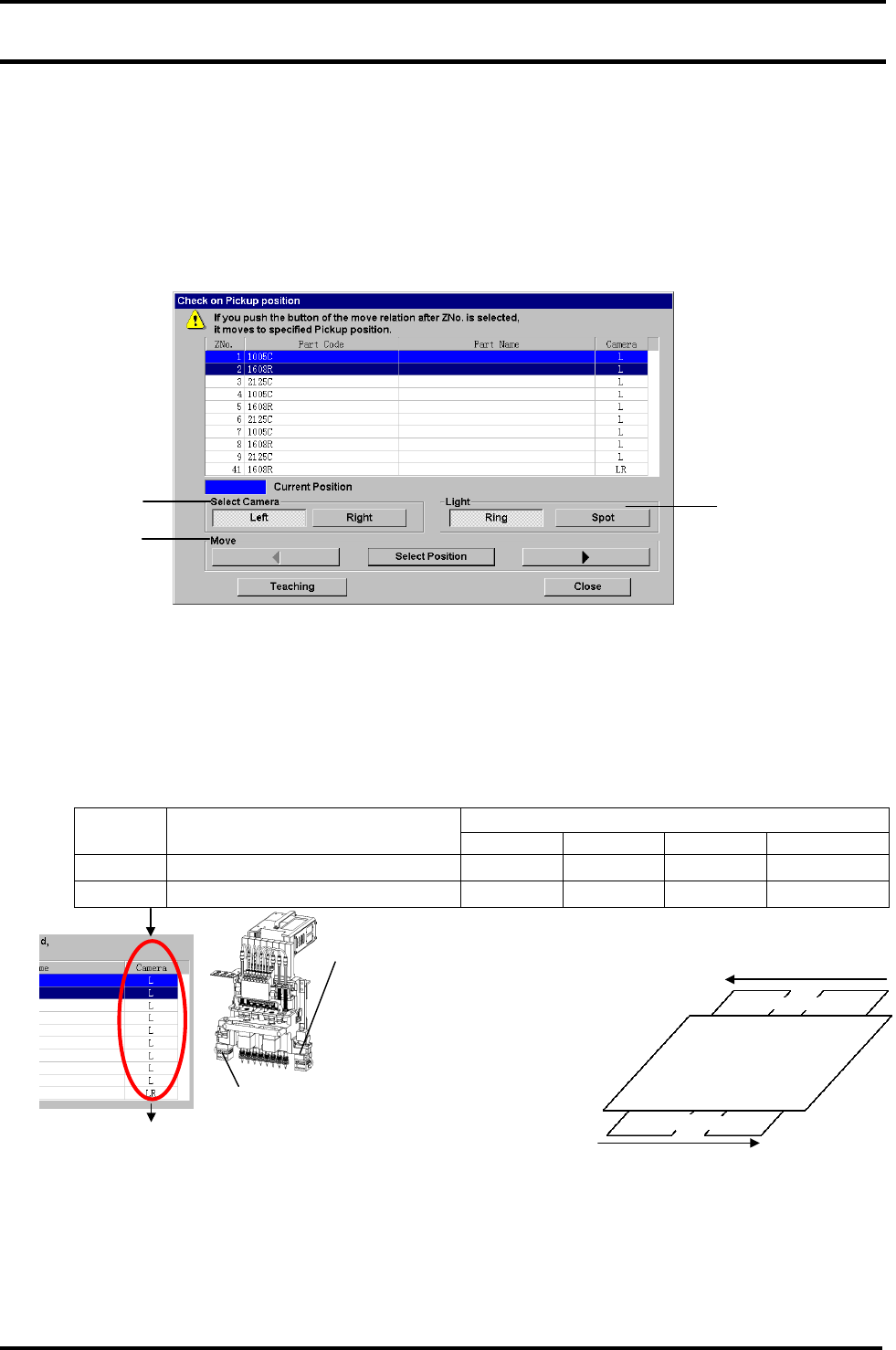

8.6. 吸着位置检查
E34PCC-3F-100-B0
要设定的数据：
该项功能可在品种程序的进料器数据中设定偏移 X/Y， 并在元件程序库中设定吸着位置偏移。
品种程序的进料器数据中的偏移 X/Y
由于进料器的原因吸着位置发生错误时，用于将吸嘴位置和元件中心对齐。
元件程序库中的吸着位置偏移
用于由于受到形状的限制，在非中心处吸着元件。
8.6.1 设定项目
1.
1. 选择照相机
指定左侧(吸着位置照相机) 和右侧(基板照相机)之间用来示教的照相机。
如果不支持可选的吸着照相机(选项)不会出现.
根据进料器编号，可用的照相机会不同。
当吸着位置照相机(选项)可用时，结合基板照相机可以在全部进料器位置进行示教。
如果吸着位置照相机(选项)不可用，只有通过基板照相机识别的进料器位置来进行示教。
允许示教范围
Z 轴料架
符号 照相机
ZA ZB ZC ZD
R
基板照相机
19 - 40 41 - 80 81 - 120
121 - 144
L
吸着位置照相机(选项)
1 - 40 41 - 60 97 - 120
121 - 160
1.
2.
3.
进料器
进料器
1···40 41···80
160···121 120···81
BM122
编程手册
8.6 吸着位置检查
E34PCC-3F-100-B0
8.6-2

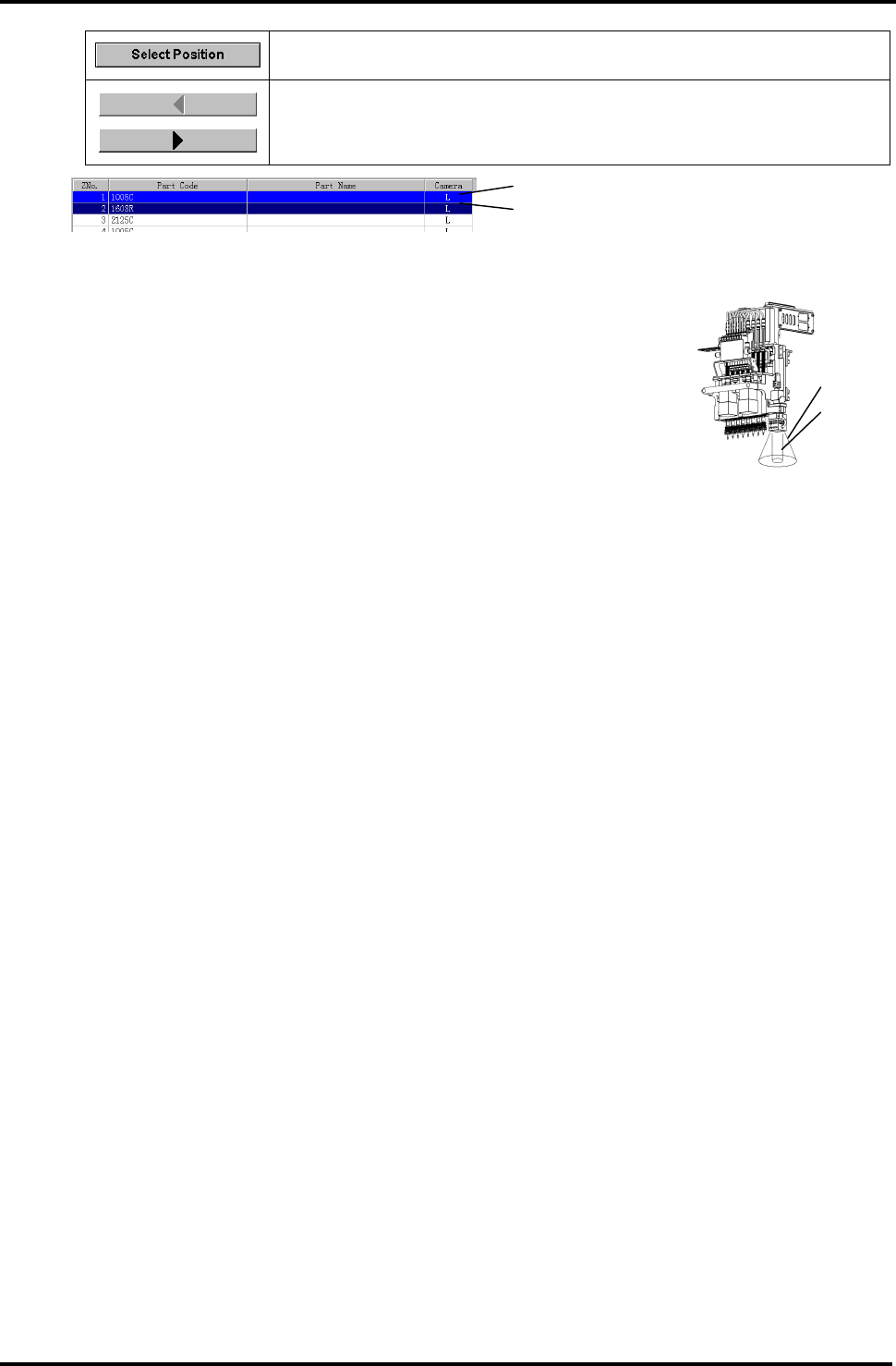

2.
移动
在选好目标位置后,点击该按钮移动贴装头，使得与 Z No.相关的吸着位置通
过指定的照相机显示出来。
将照相机移到前一个/后一个 Z No. 位置。
在目前品种程序中未指定的 Z No. 将被略过。
高亮显示也随之移动。
3. 照明
使用<Ring>(散光) 和 <Spot>(聚光) 转换照明，使得识别监视器可以清晰
显示。
环
聚光
目前照相机位置
选择的目标位置
