BM122
编程手册
8.1 概要
E34PCC-3F-010-B0
8.1-4
8.1.4 载入基板
==载入/卸载基板的方法，请参照‘操作手册 / 多功能 / 移动轴’。
如用到下列功能时，需要提前载入基板：
程序补偿示教
标记位置示教
检查标记位置
检查安装位置
安装位置预检
程序块示教
标记程序库示教
=注意=在示教过程中有关固定基板的注意事项
进行示教时，按以下方法设定基板。
使用调整按钮，降低支撑，如下图表示的那样正对导轨的内部按住基板的前沿，然后升高支撑。
在示教时，如果基板如下面虚线表示的那样倾斜，将会增加错误的数据。
在导轨内部
停止器
前部固定的导轨
在 1 毫米范围之内
BM122
编程手册
8.2 程序补偿
E34PCC-3F-020-B0
8.2-1
: Product Editor/NC [Offset]生产编辑器/NC[
生产编辑器/ NC 数据 [Offset]（补偿）
8.2. 程序补偿
E34PCC-3F-020-B0
待设定的数据：
品种程序内的 X/Y 补偿（NC 数据/ [补偿]）
8.2.1 设定项目
以下描述在进行补偿示教时，要显示的各窗口中的设定项目。
基准位置选择窗口
在进行补偿示教时，选择基准位置的窗口。
1. <Mark Pos.>(标记位置)
指定被选品种程序的第一标记程序块作为基准位置。
补偿值适用于标记位置和贴装位置两种情况。
如果标记和贴装位置之间的位置关系被证明是正确（CAD 数据等）的，请选择<Mark Pos.>(标记位置)。
在标记识别过程中标记远离中心时，也可以使用该项。
2. <Mount Pos.>(贴装位置)
指定被选品种程序的第一贴装点作为基准位置。
由于标记位置保持原样，补偿仅应用于贴装位置。
本功能适用于当贴装位置发生均匀不对准的情况，即要其中恢复标记和贴装点之间位置关系已破坏的
程序。
=注意=
如果根据贴装位置来调整 CAD 数据，则标记和贴装点之间的相对关系就会受损害。
3. ‘Recognize fiducial mark and revise by result’(识别基准标记并根据结果进行修改)
选择<Mount Pos.>(贴装位置)时，才可以使用该选项。
检查该方框可以识别基准标记，并可以移到补偿增加后的第一贴装点坐标位置。
在进行准确的校正时应该检查该方框。
1.
2.
3.
BM122
编程手册
8.2 程序补偿
E34PCC-3F-020-B0
8.2-2

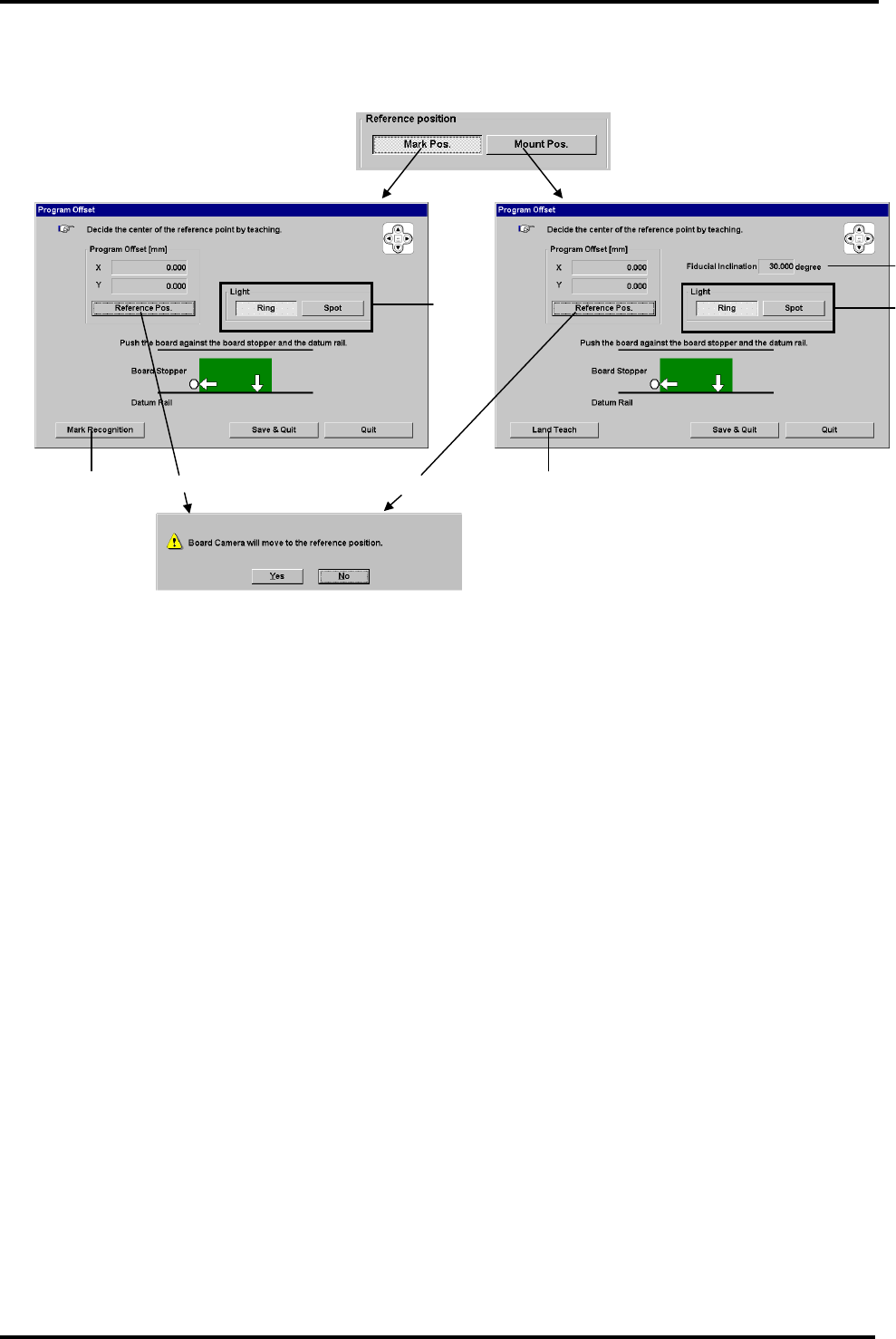

程序补偿示教窗口
在补偿示教过程中，该窗口允许您选择基准位置。
在“基准位置”选项中选择<Mark Pos.>(标记位置) 或<Mount Pos.>(贴装位置)，出现的窗口将会不同。
1. <Reference Pos.>(基准位置)
把照相机移动到选择的基准位置。
2. 基准倾斜
如果没有进行基准标记的校正，该选项就不会出现。
进行校正后如果基准倾斜不为 0，即使照相机仅仅在 X 和 Y方向上移动，X,Y 的值可能会增加或减少。
3. 照明
使用<Ring>(散光)和<Spot>(聚光)来切换照明，以使识别监视器清晰地显示。
4. <Mark Recognition>(标记识别)
通过标记识别测量准确的补偿
即使标记没有正确安置在窗口的中心，也可以进行测量。
必须提前准备标记程序库数据。
5. <Land Teach>(焊盘示教)
打开“焊盘示教”窗口，该窗口通过为其全部图像无法在一个窗口中显示的 QFP 等进行示教来获得补
偿。
==有关焊盘示教的详细内容，请参照 “Prg / 数据调整 / 贴装位置检查 / 焊盘示教”。
1.
2.
3.
3.
1.
4. 5.
