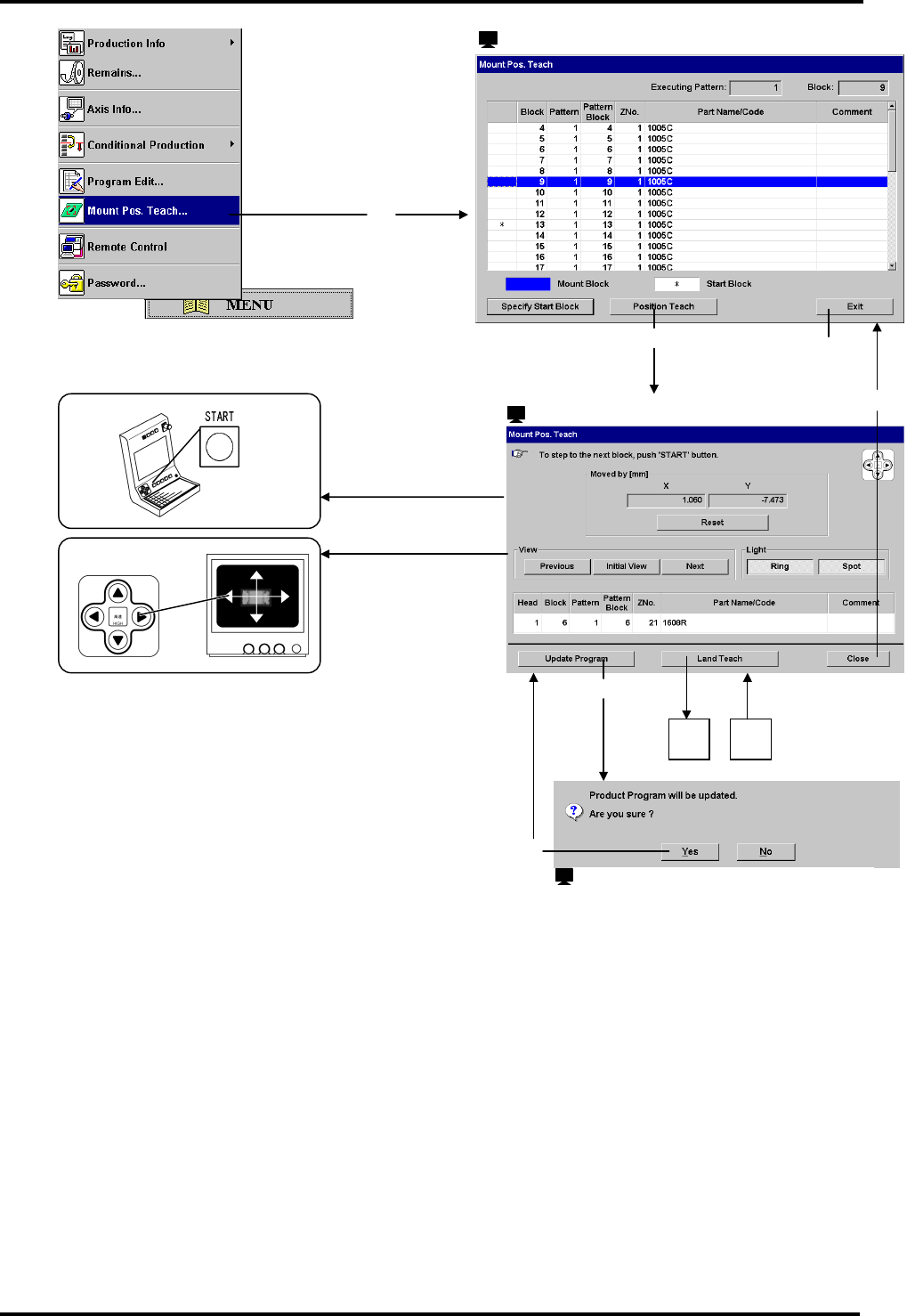

: ‘Mount Pos. Teach (Main)’
: ‘Confirmation of update’
: ‘Mount Pos. Teach (Start)’贴装位置示教（开始）
: <Mount Pos. Teach(Main)>(贴装位置示教[主])
位置改变
下一贴装
: ‘Confirmation of update’(确认更新)
3.
2.
4.
1.
2. 1.
7.
6.
BM122
编程手册
8.10 贴装位置示教
E34PCC-3F-060-B0
8.10-7
1.
8.10.4 焊盘示教的步骤
该步骤在某些方面和贴装位置示教的步骤相同。
== 请参照“8.10.3 贴装位置示教的步骤”。

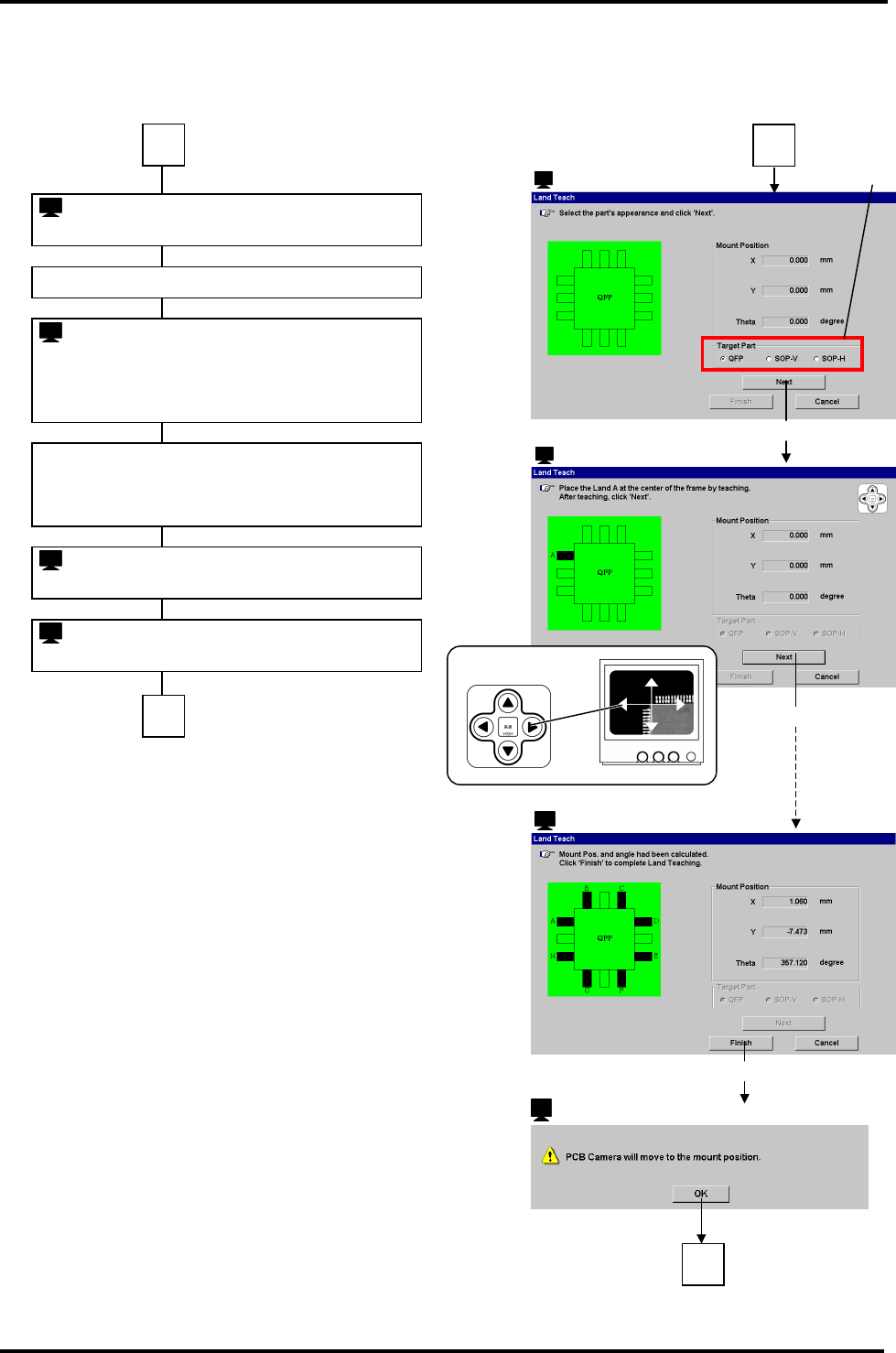

: ‘Land Teach’（焊盘示教）
1.
指定一个元件类型
1
2.
<Next>（下一步）
: ‘Land A’（焊盘 A）
3.
使用示教按钮调整使得焊盘 A 出现在照相机
的中心。
4.
<Next>（下一步）
以相同方式进行其他焊盘的示教
: ‘Coordinate Calculation’(坐标计算)
5.
<Finish>（完成）
: ‘Confirmation of moving camera’(确定移动照相机)
6.
<OK>
2
1
2.
4.
3
5.
2
: Coordinate Calculation’(坐标计算)
: ‘Land Teach’（焊盘示教）
: ‘Land A’（焊盘 A）
: ‘Confirmation of moving camera’(确定移动照相机)
