BM122 编程手册 8.8 创建元件数据 E34PCC-3F-0 90-B0 8.8-12 25. 30. : ‘STD / OP da ta settin g’ STD / OP 2 关闭 打开 28 . =HINT=10 27. =  = 进一步说明请参照‘编 程手册 / 调整数据 / 元件 示教’。 : ‘STD / OP Da ta Setting’ ( STD / O P 数 据设定 ) = 提示 = 11 : ‘Set …

100%1 / 248
BM122
编程手册
8.8 创建元件数据
E34PCC-3F-090-B0
8.8-11
是
否
需要改变数据?
==
有关详情，请参照‘编程手册/调整数据/元件示教’
=提示= 9
依照不同的条件，有些窗口可能不会出现。
=提示= 10
点击<Cancel>(取消) ，放掉元件，示教中止。
=提示= 11
<back to Part Shape>(返回到元件形状)能够改变设定。
只有当右图显示的<Data Creatioon Rule>(数据创建规则)- <Part
Code>(元件代码) / <Part Name>(元件名称) 项目中的任一个都
检查无误时，’Back to Part Shape ’<返回到元件形状>按钮才显
示。

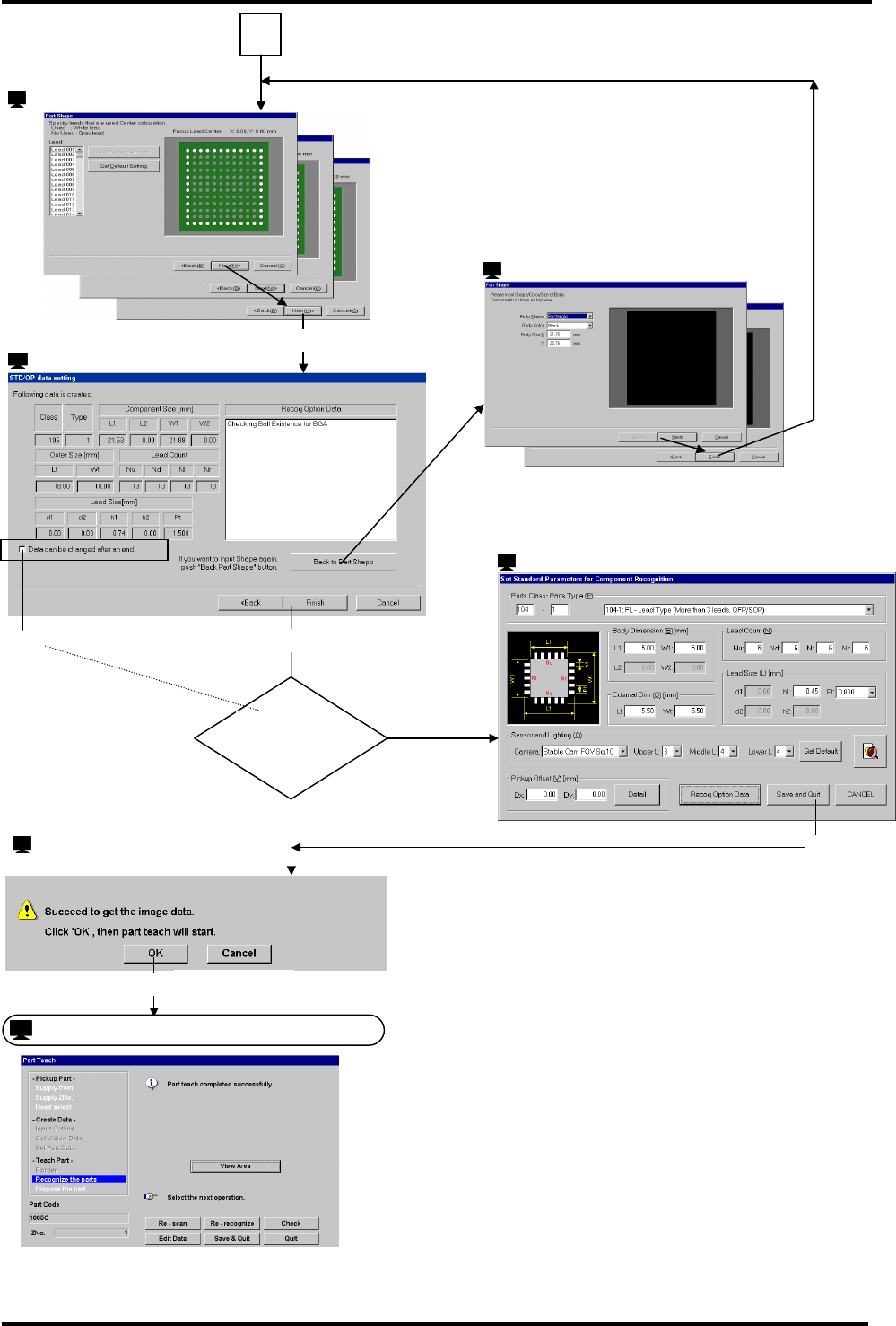

: ‘Data setting list’(数据设定列表)
26.
显示设定的数据项目。
检查数据。
: ‘End of data creation’(数据创建结束)
30.
<OK>
: ‘Part Teach’（元件示教）
4
27.
打开‘Data can be changed after an end’
（数据在结束后可以改变）开关
: ‘STD / OP data setting’ (STD / OP 数据设定)
25.
: ‘Set Standard Parameters’(设定标准参数)
29.
改变设定，并点击<保存后退出>
27.
关闭‘Data can be changed after an end’
（数据在结束后可以改变）开关
28.
<Finish>完成
28.
<Finish>(完成)
点击 <Next> (下一步) 转换窗口以检查设
定. 最后，点击 < Finish 2>(完成).
BM122
编程手册
8.8 创建元件数据
E34PCC-3F-090-B0
8.8-12
25.
30.
: ‘STD / OP data setting’ STD /
OP
2
关闭
打开
28.
=HINT=10
27.
==
进一步说明请参照‘编程手册 / 调整数据 / 元件示教’。
: ‘STD / OP Data Setting’
(
STD / OP 数据设定
)
=提示= 11
: ‘Set Standard Parameters’
(
设定标准参数
)
=提示= 10
结束后数据可
以改变
:’Data Created successfully’
(创建数据成功)
=提示= 10
4
: ‘Part Teach’(元件示教)
: ‘Data setting list’(数据设定列表)
: ‘Part Shape’(元件形状)
29.
BM122
编程手册
8.8 创建元件数据
E34PCC-3F-090-B0
8.8-13
8.8.5 改变数据创建规则
自动元件示教向导已经经过初始化，使用者可以用最少步骤来创建数据。
通常，可以使用先前描述的方法创建数据。
但是，创建数据时，如果需要进行详细的设定，就要改变数据创建规则。
改变的项目会在先前章节（STD/OP 数据的设定）的第 22 步中显示，它允许用户编辑设定。
一旦进行规则改变，它将连续地应用在此后的数据创建中。
=提示=
这里讨论的项目可以作为识别选项数据在后面设定和改变。
==有关设定方法的详细内容，请参照 “元件识别数据登录方法”说明手册各卷中的登录方法。
可编辑的功能
可用功能将在下面的选项中列示。
选择想要的选项，并检查要编辑的方框。
=提示=
跟随各选项之后的括弧内的字母( (A), (B), … )和“8.8.6 标准和选项数据设定窗口列表”中的字母相对应。

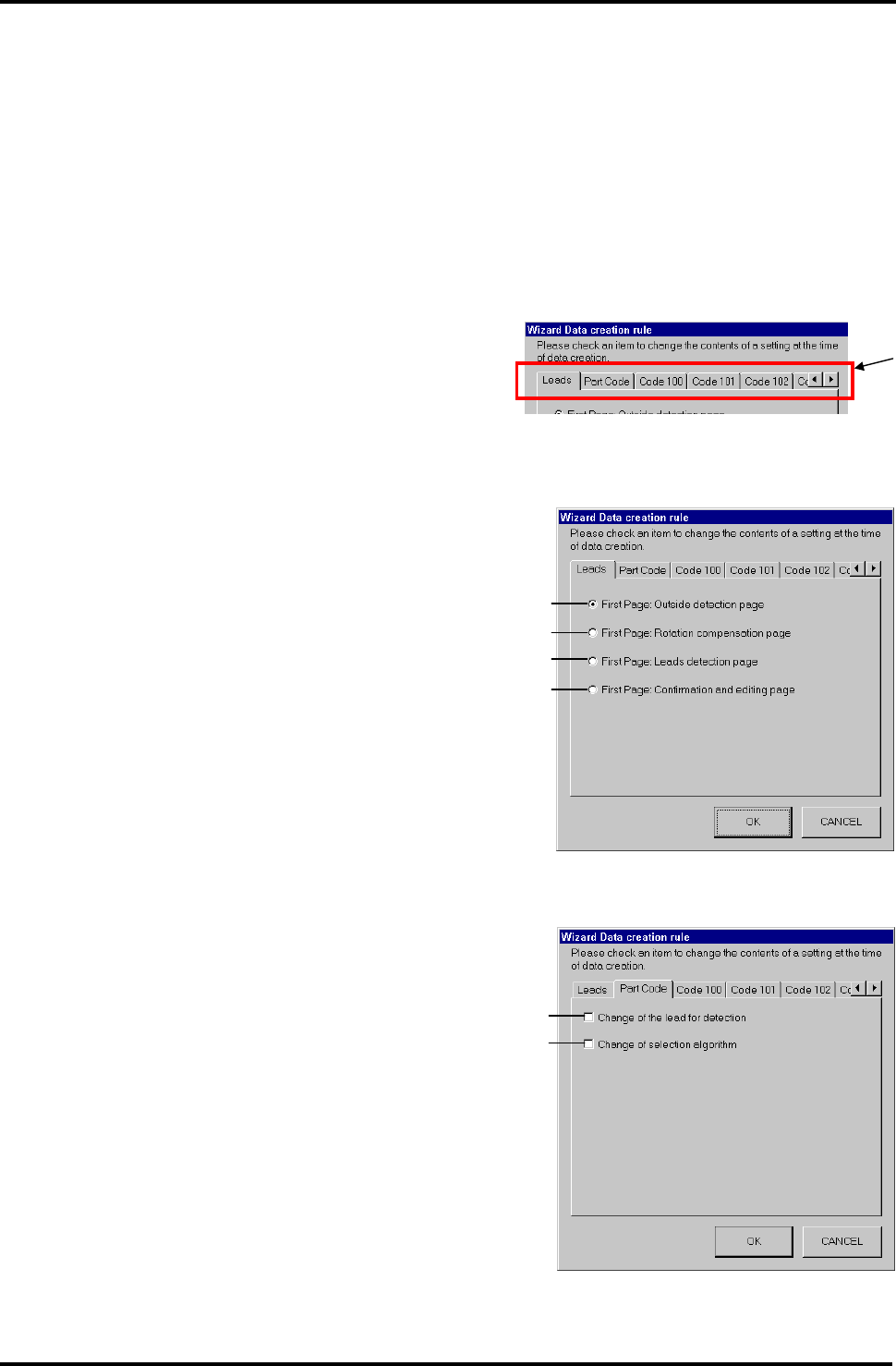

[电极的检测]
检测电极后，该选项可确定将要显示的第一页。
可以使用<Back>(上一步) 和<Next> (下一步) 按钮转换
画面。
1. 第一页：外部检测页（A）
允许大概检测元件的外部形状。
2. 第一页：旋转补偿页（B）
使得要校正的元件角度至 0 度。
3. 第一页：元件检测页（C）
允许设定二进制级别，并对导线进行检测。
4. 第一页：主体和电极及编辑页面（D）
允许对检测的主体和电极进行确认。
[元件代码]
该选项用来确认元件代码。
1. 改变导线来进行检测(E)
在改变用于检测的自动设定导线时，要确认该方框。
2. 改变选择的运算法则(F)
在改变自动设定的运算法则时，要确认该方框。
1.
2.
3.
4.
1.
2.
