BM122
编程手册
8.6 吸着位置检查
E34PCC-3F-100-B0
8.6-3
=提示= 1
8.6.2 吸着位置检查的步骤
=提示= 1
如果轴没有回到原点，将出现一个返回原点对话框，在这里可进行原点返回。
=提示=2
通过这样示教后获得的值将作为品种程序中进料器数据的偏移进行登记。
=提示=3
通过这样示教后获得的值将作为元件程序库中的吸着偏移进行登记。
5.
贴装头移动到指定位置.
9.
<Next>(下一步)
: ‘‘Confirmation of moving camera’确认移动照相机’’
10.
<Yes>（是）
: ‘Teaching pickup pos. (1/2)’示教吸着位置
2.
点击要示教的 Z 轴编号
<Menu>（菜单）
1.
<Program Teach> / <Pickup Position>
（
程序示教
/
吸着位置
）
: ‘Check on Pickup position’（检查吸着位置）
4.
点击<Select Position> (选择位置)
3.
.选择一个照相机.
在识别监控器上出现一个图像
6.
在需要时调整灯光.
7.
<Teaching>(示教)
8.
使用示教按钮,将元件中心(编袋中心)和照
相机中心对齐
=提示= 2
: ‘Teaching pickup pos. (2/2)’(示教吸着位置)
11.
使用示教按钮，在照相机中心定位目标吸着
位置.
=提示= 3
元件的吸着中心?
否
12.
<Save and Quit>(保存退出)
是
贴装头移动到指定位置.

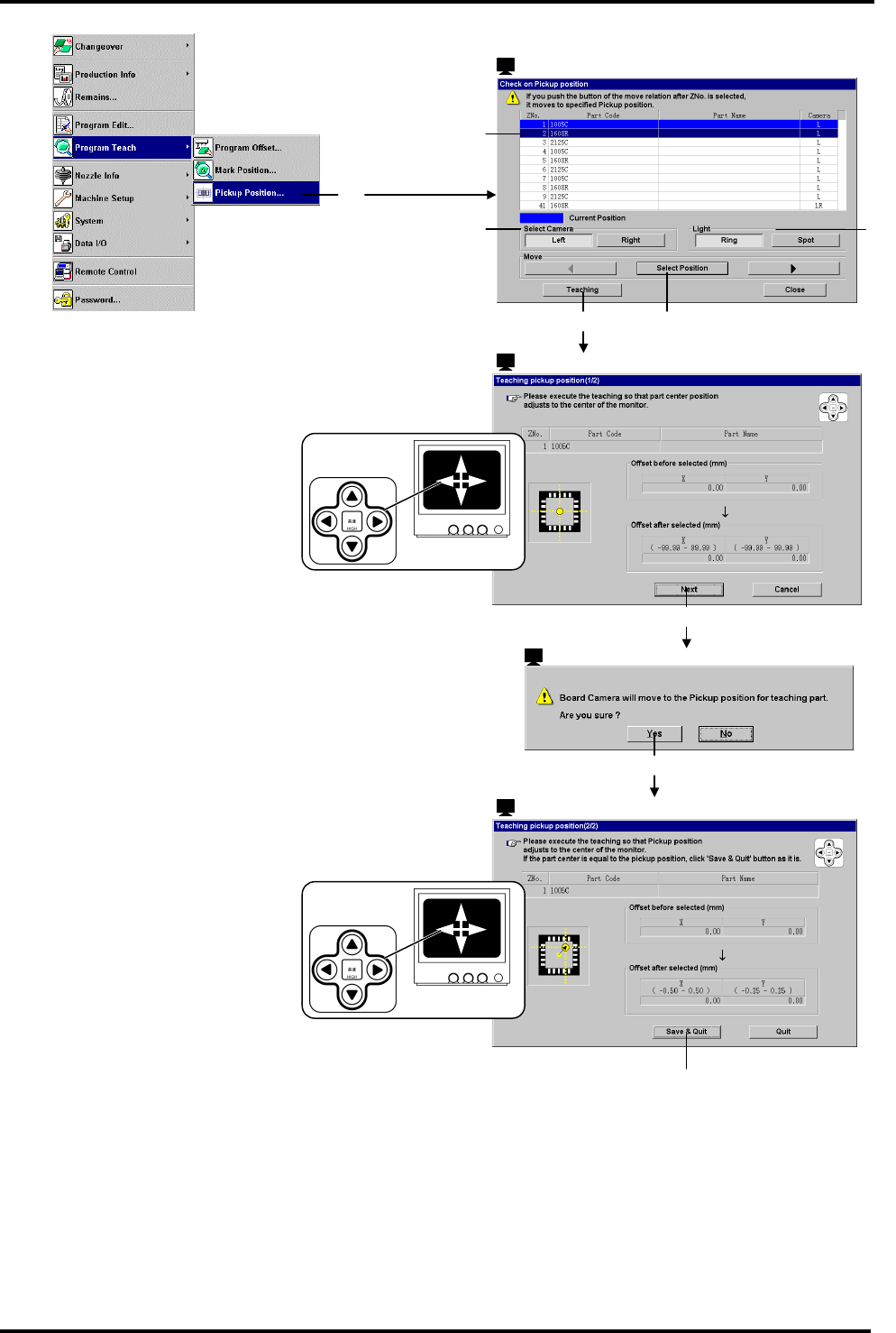

BM122
编程手册
8.6 吸着位置检查
E34PCC-3F-100-B0
8.6-4
4.
2.
6.
: ‘Check on Pickup position’
1.
3.
=提示= 1
: ‘Teaching pickup pos. (1/2)’
12.
=HINT= 2
: ‘Check on Pickup position’‘(检查吸着位置)
=提示= 1
: ‘Teaching Pickup Pos.’(示教吸着位置) (1/2)
:’Confirmation of moving camera’(确认移动照相机)
: ‘示教吸着位置. (2/2)’
=提示= 3
8.
7.
9.
10.
11.
BM122
编程手册
8.7 元件示教
E34PCC-3F-040-B0
8.7-1
8.7. 元件示教
E34PCC-3F-040-B0
要设定的数据：
该项功能允许您依靠已登记的元件程序库数据来检查元件。
激活元件程序库中的二进制处理阈值（传送识别）。
8.7.1 元件示教的步骤
=提示= 1
数据更改过程中，显示’Making Part Data’(元件数据正在制作中)的信息。
=提示= 2
如果轴没有返回原点，将出现一个返回原点对话框，这里可以将轴返回原点。
: ‘Program List’ （程序一览）
1.
选择元件程序库
2.
<Open>（打开）
: ‘Part Editor’（元件编辑器）
3
=提示= 1
3.
指定一个元件形状代码
4.
<Open>（打开）
5.
[识别] / <示教>
: ‘Nozzle Check’（吸嘴检查）
6.
<OK>
1
=提示= 2
