BM122
编程手册
6.3 NC 数据的设定项目
E34PCC-3A-020-B0
6.3-12
图形 1
A
1 (X1,Y1)
图形 2
A
2 (X2,Y2)
图形 1
A
1 (X1,Y1)
图形 3
A
2(X2,Y2)
图形 2 图形 4
A
3 (X3, Y3)
A
4 (X4, Y4)
0° (基准) 90°
270° 180°

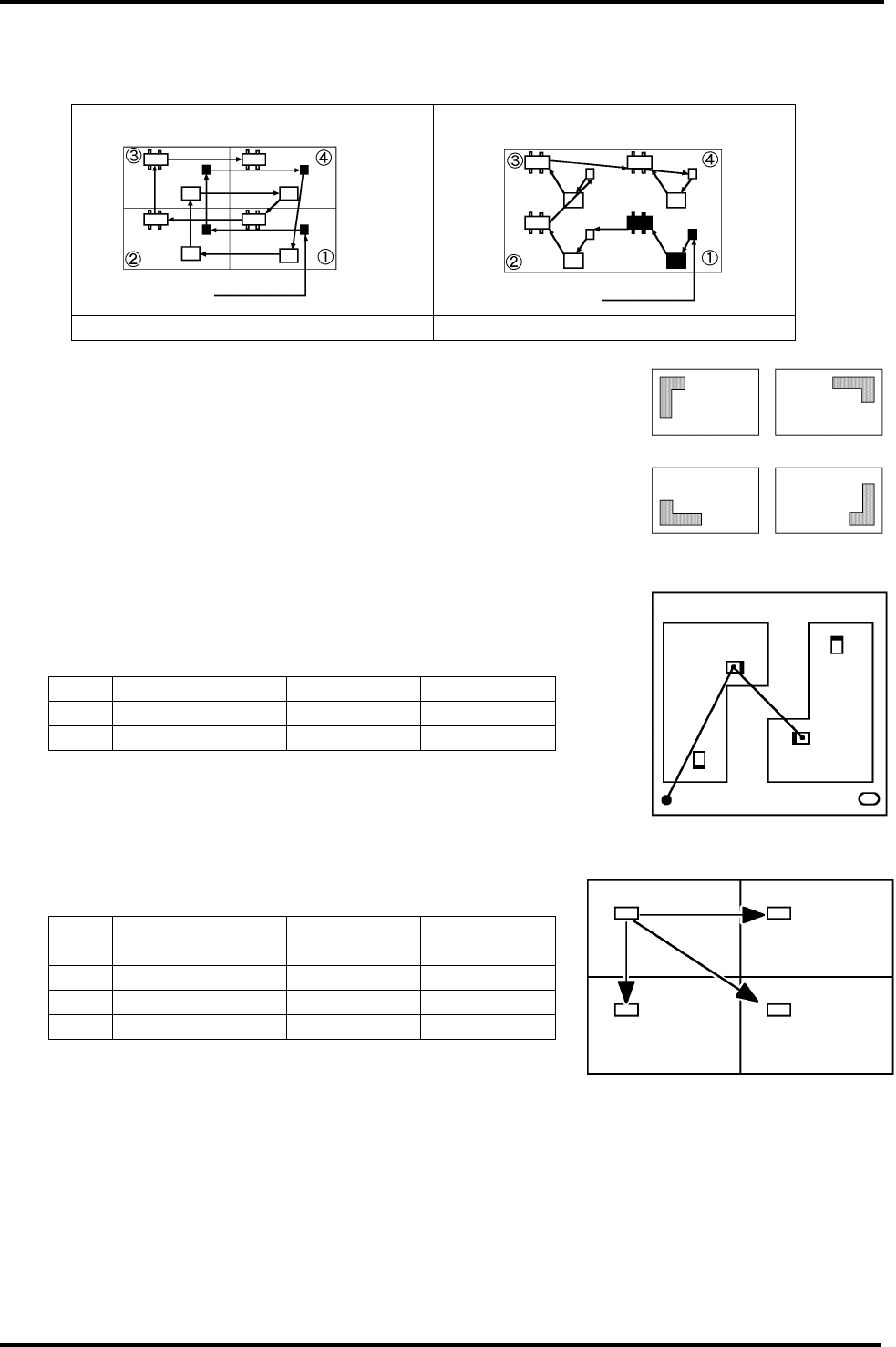

步骤重复和图形重复
下图显示了多重图形基板上的两种元件贴装顺序。
步骤重复 图形重复
根据元件类型来贴装. 一个图形一个图形的贴装.
贴装图形的转动角度
图形的转换角度表示为基准图形的角度位移。
转动角度设定是在从上往下看的顺时针方向上（正方向）增加 90°。
建立数据的例子
例. 1 条件: 双重图形,转动图形 180°
对于双重图形基板,使用两个程序块指定步骤和重复（S&R）。
编号 S&R(θ)
X(mm) Y(mm)
1
01: 步骤 (0)
0 0
2
21: 步骤(180)
X2-X1 Y2-Y1
例. 2 条件: 四重图形,转动图形 0°
对于四重图形基板, 使用四个程序块指定步骤和重复（S&R）。
编号 S&R(θ)
X(mm) Y(mm)
1
01: 步骤 (0)
0 0
2
01: 步骤 (0)
X2-X1 Y2-Y1
3
01: 步骤 (0)
X3-X1 Y3-Y1
4
01: 步骤 (0)
X4-X1 Y4-Y1
第一贴装点
第一贴装点
BM122
编程手册
6.3 NC 数据的设定项目
E34PCC-3A-020-B0
6.3-13

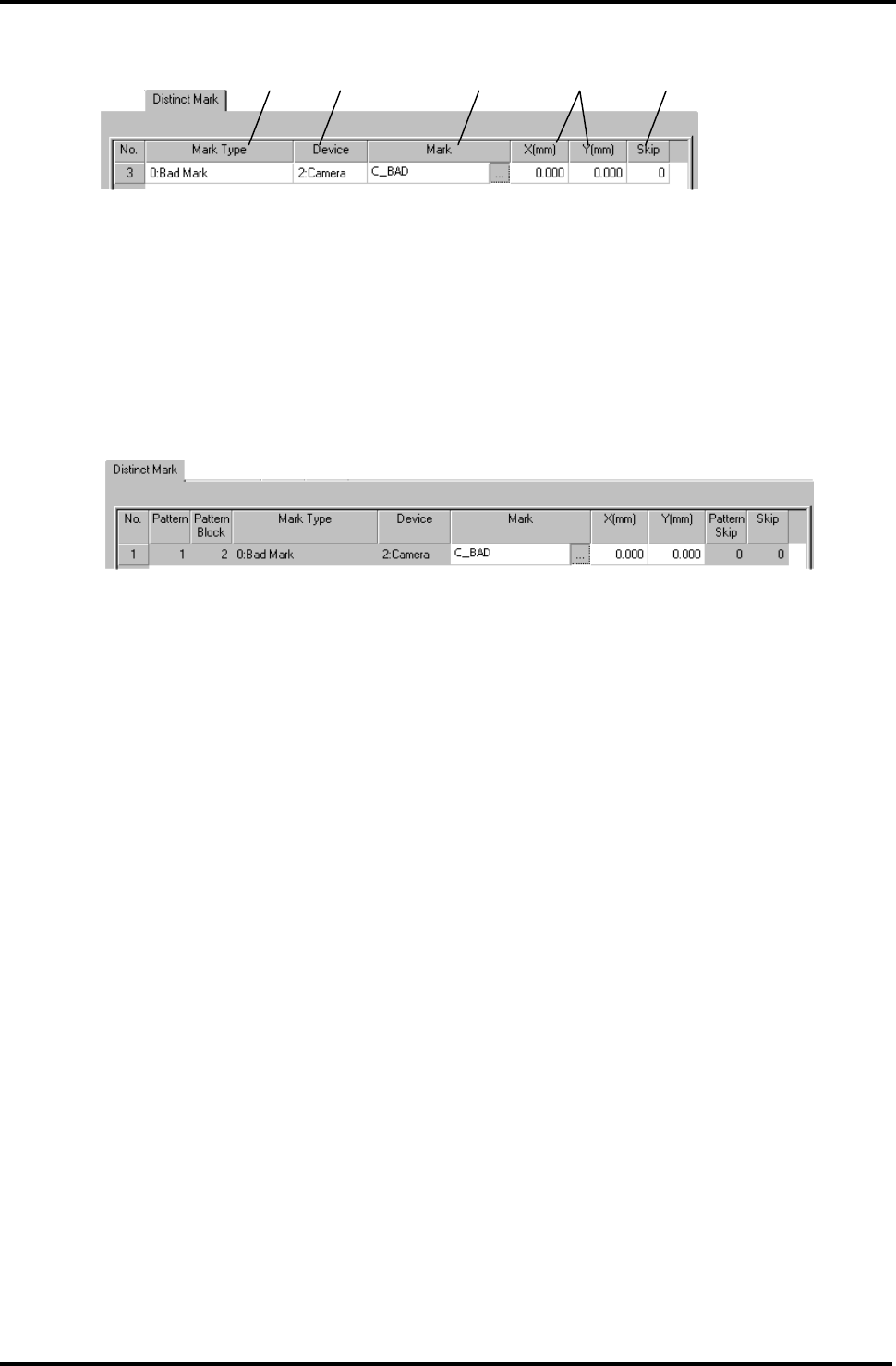

6.3.5 [Distinct mark](鉴别标记)
=注意=扩展后的数据
以下是增加到[Distinct Mark](鉴别标记)选项中的参数：
图形: 表示数据扩展前的图形。
图形程序块: 显示图形中的程序块编号。
表示数据扩展前基准图形中程序块的数量。
图形跳过: 指明数据扩展前是否要跳过本步骤以及重复程序块（S&R）。
这些参数仅供参考，因此无法编辑。
也不可编辑”Mark Type”(标记类型)、Device(装置)和 Skip(跳过)。
4.
1. ‘Mark Type’(标记类型)
0 : ＜Bad Mark＞ 一般不良标记 2 : ＜Group Bad Mark＞任意配置不良标记
1 : ＜Master Distinct Mark＞主判断标记
任意配置不良标记仅在使用拼接基板时有效。
根据建立在[S&R]页上的程序块的编号检查标记数目，如果它们不匹配，将会产生错误。
2. ‘Device’(装置)
1:传感器 不可使用。
2:照相机 如果标记将通过 PCB 识别照相机识别，请选择本照相机。
==关于鉴别标记的规格，请参照‘参考手册 / 机器规格 / 识别标记规格’.
=提示=
检测鉴别标记时，需建立一个标记程序库。
3. ‘Mark’(标记)
规定要使用的标记的形状代码。
输入范围：8 个字符以内。
使用 PCB 照相机检测鉴别标记时，要输入代码。

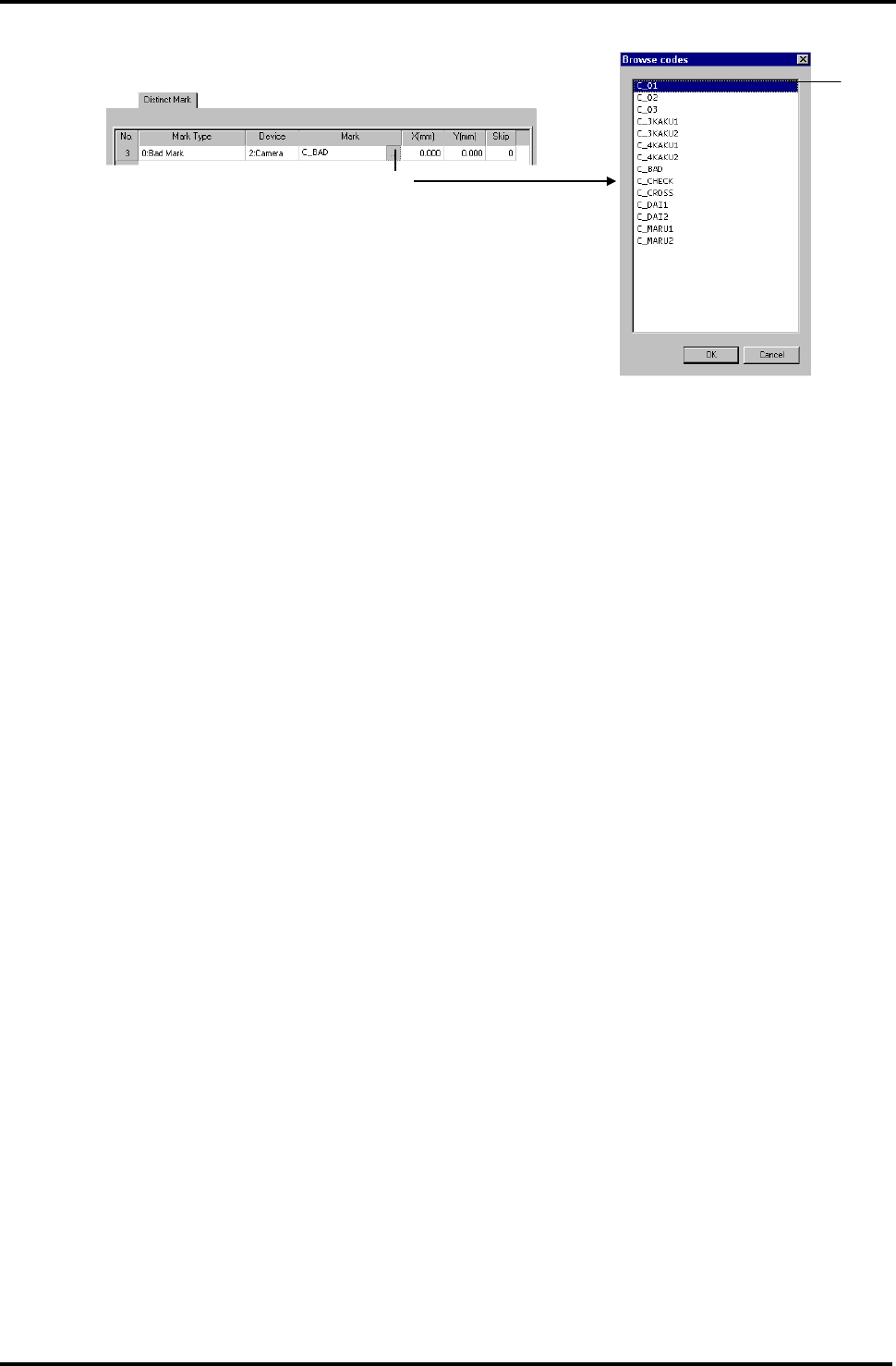

=提示=
可以输入来自（标记程序库）的标记代码。
此时，务必关闭标记编辑器窗口。
1) 点击‘Browse’(浏览)按钮。
2) 选择代码。
1. 2. 3. 4.
5.
BM122
编程手册
6.3 NC 数据的设定项目
E34PCC-3A-020-B0
6.3-14
4. X,Y (mm)
设定标记位置。
输入范围: -999.99 ~ 999.99 mm
5. 跳过
指定不执行的程序块。
更改生产时，在程序选择窗口中选择跳过程序块的代码。
==详细资料请参照‘操作手册 / 生产步骤 / 转变 / 选择程序’.
0:Reset(复位)
执行程序（通常被指定为 0）
7:Unconditional skip(无条件跳跃)
不执行本程序块。
1 ~ 6,8,9: Conditional skip(有条件跳过)。
不执行在选择程序中已经指定的程序块。
