BM122 编程手册 8.3 检查标记位置 E34PCC-3F-1 10-B0 8.3-6 <Without Break>( 无中断 ) 1. 8. 6. 4. 是 上一次标记结束了 ? 9. 4. 5. 否 是 <One Pair of M arks>( 一对标记 ) <Step by Step>( 逐步激活 ) 7. 2. <Without Break> （连续确认） 3. 否  检…

100%1 / 248
BM122
编程手册
8.3 检查标记位置
E34PCC-3F-110-B0
8.3-5
<Without Break>(连续确认)
<Step by Step>(逐个确认)
是
否
是
<一对标记>
<Without a
break >
<One Pair of Marks>(一对标记)
<Step by Step>(逐个确认)
否
上一标记结束了?
=提示=
（连续确认）

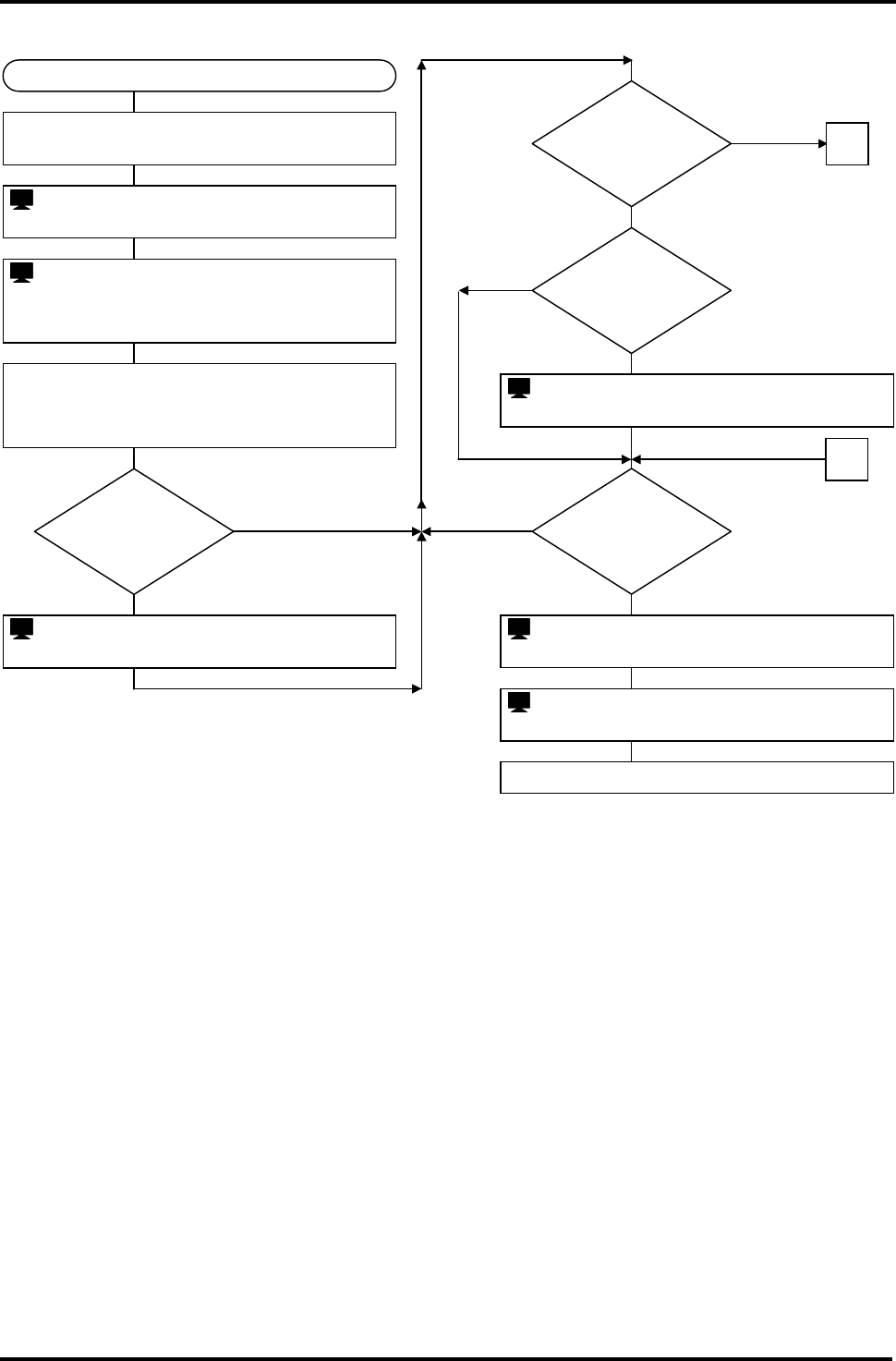

8.3.3 检查标记位置的步骤
=提示=
如果机器没有回到原点，显示 ‘Origin Return’ (返回原点画面)，按照指示进行原点返回。
==关于如何载入基板的详细内容，请参照“编程手册 / 调整数据 / 概要 / 基板载入”。
<Menu>（菜单）
:‘Confirmation of PC board’（基板确认）
2.
<Yes(Y)> 是
检查方法
: ‘Mark Selection’(标记选择)
5.
选择标记并<OK>
: ‘Mark Position confirmation end’(标记位置确认结束)
7.
<OK>
: ‘Mark Position’（ 标记位置确认执行）
8.
<Update Program>（更新程序）
9.
<Close>（关闭）
: ‘Normal End ‘(正常结束)
6.
<继续>
检查方法
错误发生了?
2
1
1.
<Program Teach>(程序示教) / <Mark
Pos.>(标记位置)
:‘Mark Position’（标记位置）
3.
Auto Adjust <Yes>/<No>（自动调整“是”
或“否”）
4.
<Without Break>(无中断) 或 <Step by
Step>(逐个确认) 或 <One Pair of
Marks>(一对标记)
(连续确认)
BM122
编程手册
8.3 检查标记位置
E34PCC-3F-110-B0
8.3-6
<Without Break>(无中断)
1.
8.
6.
4.
是
上一次标记结束了?
9.
4.
5.
否
是
<One Pair of Marks>(一对标记)
<Step by Step>(逐步激活)
7.
2.
<Without Break>
（连续确认）
3.
否
检查方法
错误发生了?
1
2
: ‘Confirmation of board’(基板确认)
:<Mark Pos.>(标记位置)
: ‘Mark Selection’(标记选择)
: ‘Normal end’ (正常结束)
: ‘Mark position confirmation end’
(
标记位置确认结束
)
BM122
编程手册
8.3 检查标记位置
E34PCC-3F-110-B0
8.3-7
1.
:‘Successful Mark Teaching‘(成功的标记示教)
标记位置检查发生错误时的对策
=提示= 1
使用<Ring>(散光) 或<Spot>(聚光)转换照明，可以清楚地
显示识别监控器。
=提示= 2
如果识别没有顺利的完成，选择<YES>( 是 ) 或者
<NO>(否)，设定是否进行再次识别。
3.
:‘Successful Recognition’ (成功识别)
4.
1
2
5.
2.
: ‘Error message’（错误信息）
: ‘Teaching’（示教）
: ‘Error message’（错误信息）
1.
<Teach>（示教）
3.
<Recognize>（识别）
: ‘Successful recognition’（成功识别）
4.
<Yes>（是）
: ‘Successful Mark Teaching‘(成功的标记示教)
5.
<Continue>（继续）
1
2
=提示= 1
=提示= 2
: ‘Teaching’（示教）
2.
使用示教按钮调整让标记的中心出现在相机
的中央。
