BM122
编程手册
8.2 程序补偿
E34PCC-3F-020-B0
8.2-2
程序补偿示教窗口
在补偿示教过程中，该窗口允许您选择基准位置。
在“基准位置”选项中选择<Mark Pos.>(标记位置) 或<Mount Pos.>(贴装位置)，出现的窗口将会不同。
1. <Reference Pos.>(基准位置)
把照相机移动到选择的基准位置。
2. 基准倾斜
如果没有进行基准标记的校正，该选项就不会出现。
进行校正后如果基准倾斜不为 0，即使照相机仅仅在 X 和 Y方向上移动，X,Y 的值可能会增加或减少。
3. 照明
使用<Ring>(散光)和<Spot>(聚光)来切换照明，以使识别监视器清晰地显示。
4. <Mark Recognition>(标记识别)
通过标记识别测量准确的补偿
即使标记没有正确安置在窗口的中心，也可以进行测量。
必须提前准备标记程序库数据。
5. <Land Teach>(焊盘示教)
打开“焊盘示教”窗口，该窗口通过为其全部图像无法在一个窗口中显示的 QFP 等进行示教来获得补
偿。
==有关焊盘示教的详细内容，请参照 “Prg / 数据调整 / 贴装位置检查 / 焊盘示教”。
1.
2.
3.
3.
1.
4. 5.
BM122
编程手册
8.2 程序补偿
E34PCC-3F-020-B0
8.2-3

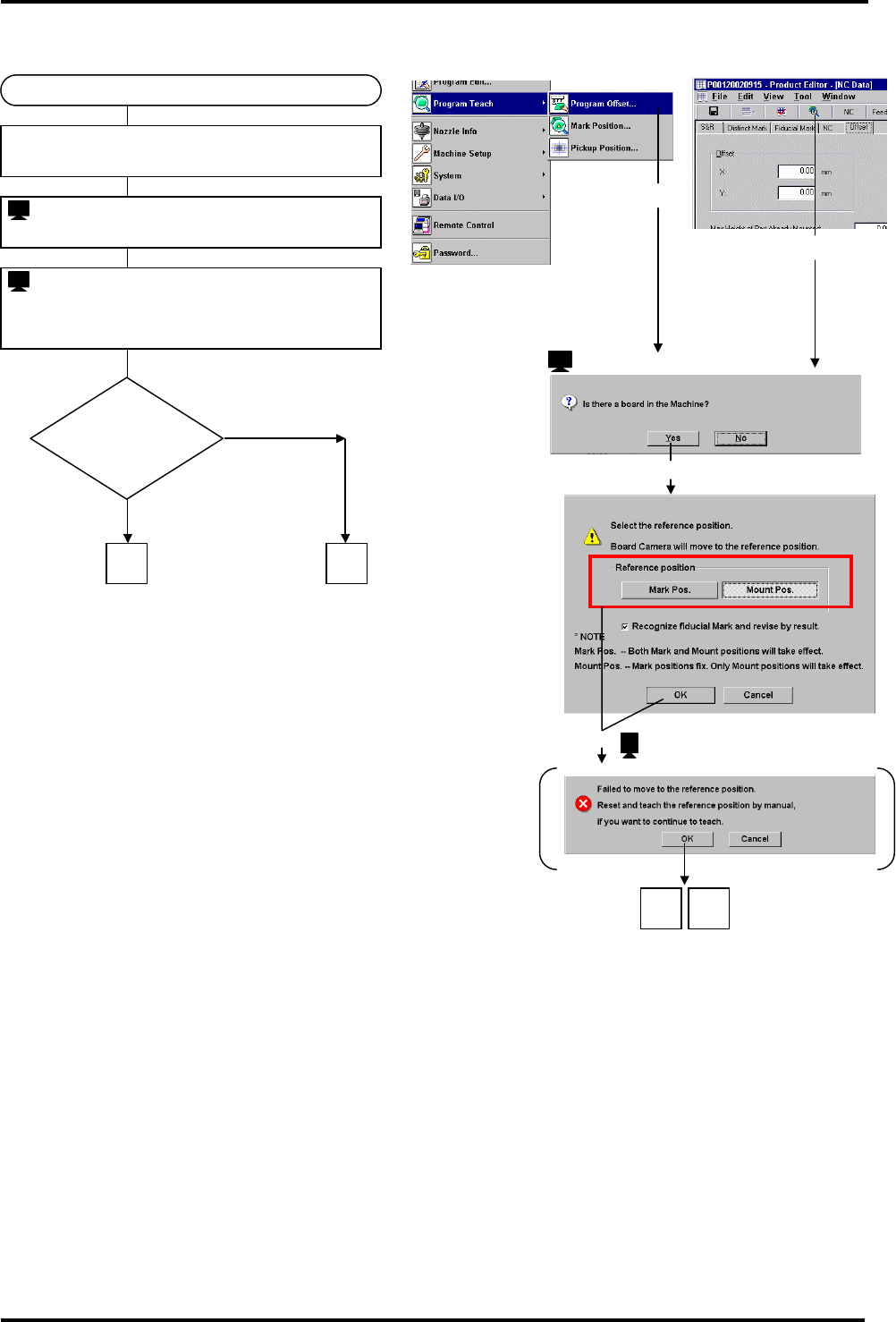

8.2.2 补偿示教的步骤
:‘Select reference position’(选择基准位置)
3.
Choose <Mark Pos.> or <Mount Pos.>
<OK>（选择’标记位置’或’贴装位置’）
: ‘Confirmation of PC board’（基板确认）
2.
<Yes>（是）
=提示= 3,4
<Menu>(菜单)
1.
<Program Teach>(程序示教) / <Program
Offset>(程序补偿)
=提示= 2
基准位置
=提示= 1
1
<Mark Pos.>(标记位置)
<Mount Pos.>(贴装位置)
2
2.
=提示= 4
1.
: ‘Confirmation of PC board’（基板确认）
=提示= 2
1.
=提示= 1
1 2
3.
‘Selecting reference position’
(选择基准位置)
=提示= 1
通过选择<Teach>(示教) 按钮按下后出现的[Offset](补偿) 选项，也可以激活该项功能。
=提示= 2
如果轴没有返回到原点，会出现“返回原点”对话框，在这里可以将轴返回到原点。
==要载入基板，请参照‘操作手册 / 调整数据 / 概要 / 载入基板’.
=提示= 3
选择<Mount Pos.>(贴装位置) 后，即可执行‘Recognize fiducial mark and revise by result’(识别基准标
记并根据结果进行修改)。
当检查‘Recognize fiducial mark and revise by result’(识别基准标记并根据结果进行修改)的方框时，基
板照相机会在通过基准标记来进行校正之后移到第一贴装点。
=提示= 4
往基准位置移动过程中发生错误时，按住 ＜RESET＞（复位），以清除错误，然后对贴装头示教来正
确定位。
BM122
编程手册
8.2 程序补偿
E34PCC-3F-020-B0
8.2-4

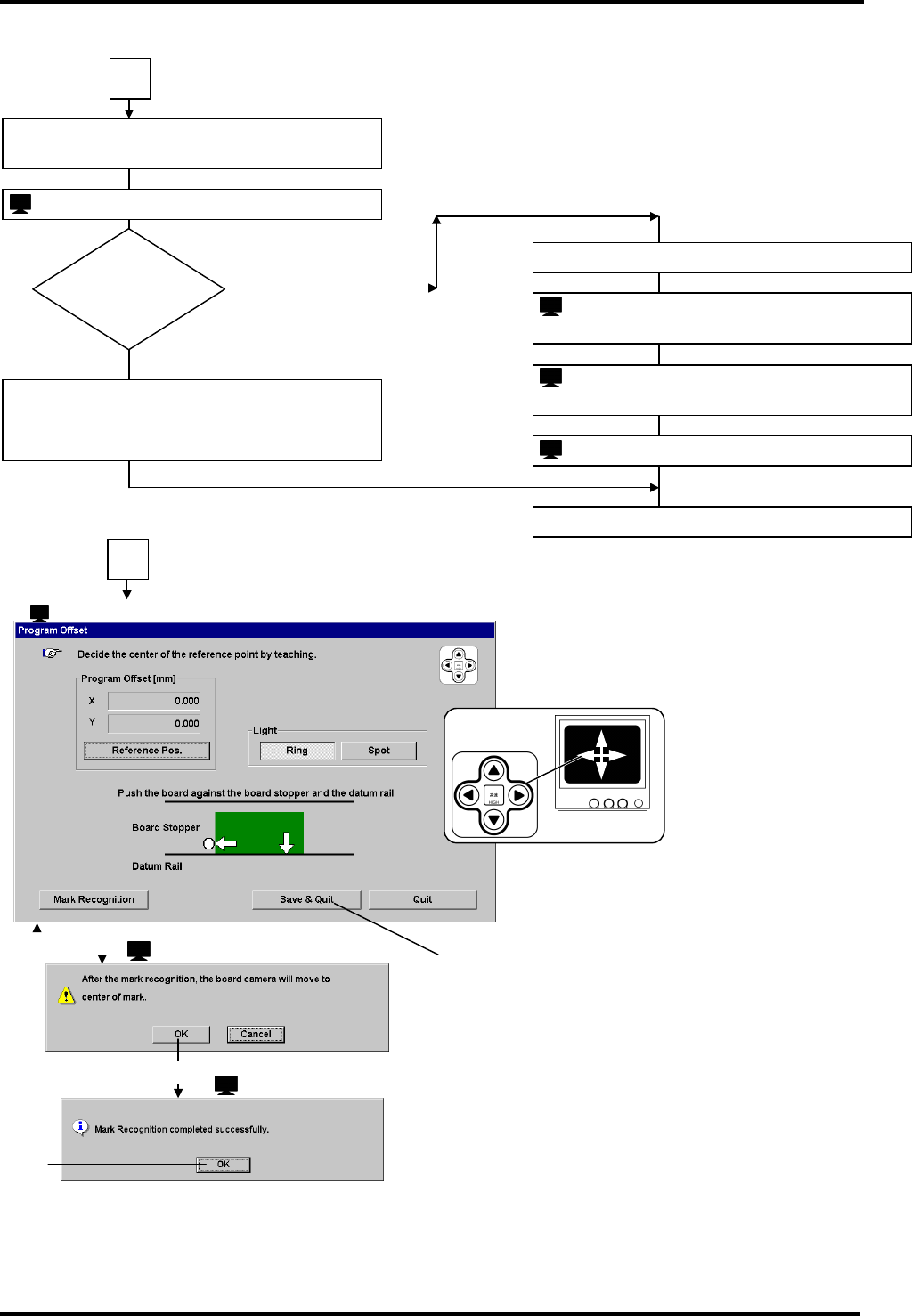

■ 如果已选择<Mark Pos.>(标记位置)
=提示= 5
选择<Ring>(散光) 或 <Spot>(聚光)以清晰显示识别监视器。
=提示= 5
4.
移到标记位置
1
使用标记识别?
: ‘Program Offset’ (程序补偿)
是
6.
<Mark Recognition>（标记识别）
: ‘Successful recognition’（识别成功）
8.
<OK>
: ‘Confirmation of execution’（确认执行）
7.
<OK>
5.
使用示教按钮调整让基准位置可以出现在
相机的中央。
否
: ‘Program Offset’（程序补偿）
9.
<Save & Quit>（保存和退出）
8.
5.
9.
‘Program Offset’（程序补偿）
6.
7.
: ‘Confirmation of execution’（确认执行）
: ‘Successful recognition’（成功识别）
1
