BM122
编程手册
5.1 吸嘴程序库的设定项目
E34PCC-34-010-B0
5.1-1
标准吸嘴
(17 mm)
基准位置
例.)
吸嘴长度: 10 mm
→高度偏移: -7 mm
-
+
5.1. 吸嘴程序库的设定项目
E34PCC-34-010-B0
与其它程序库不同，吸嘴不需要通过指定代码来登记。
而是把固定的编号分配给吸嘴名。

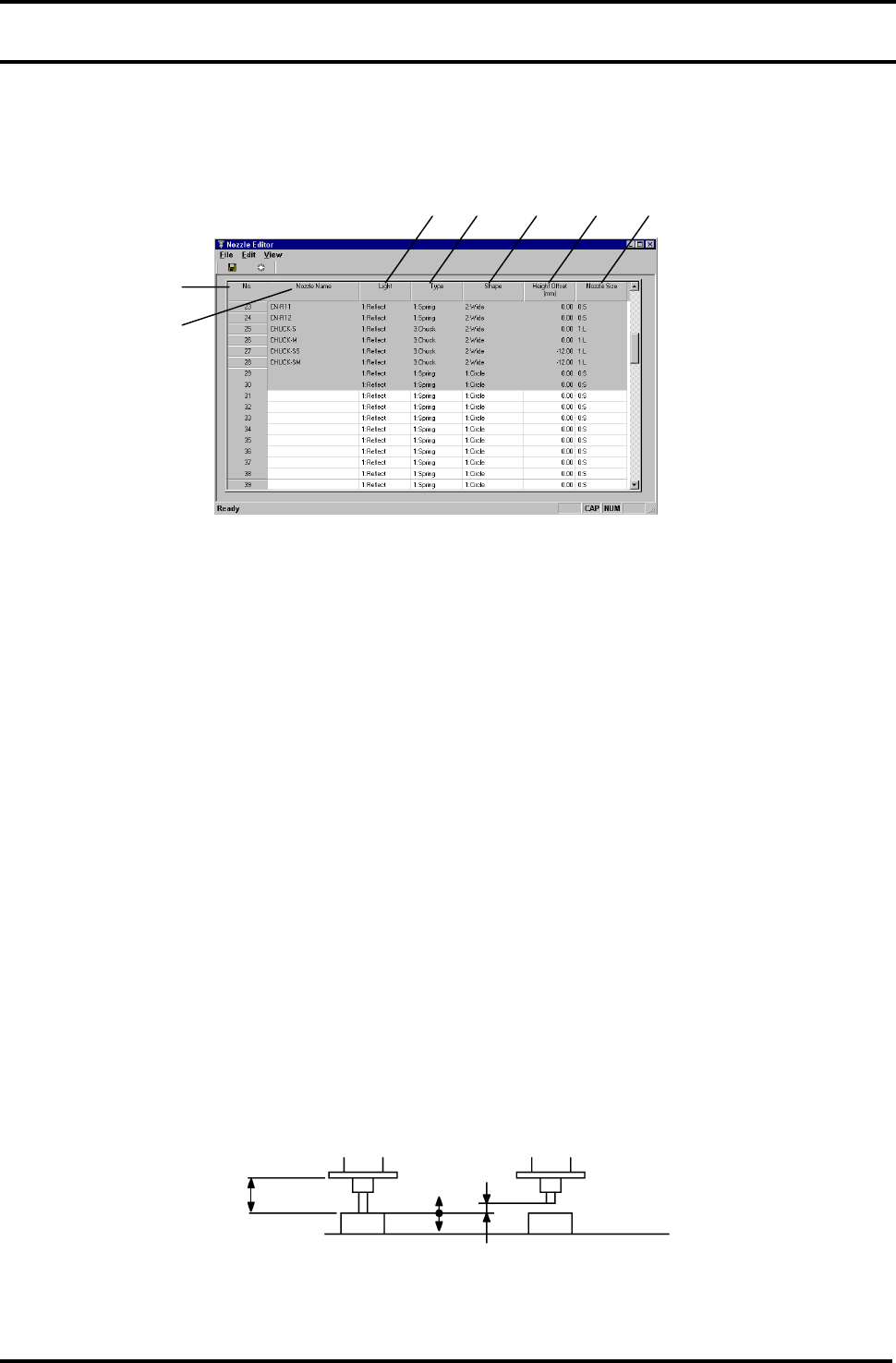

5.1.1 [Nozzle Editor](吸嘴编辑器)窗口
1.
1.编号
显示范围从 1 ~ 99 的吸嘴编号(固定的)。
=注意=
编号 1 ~ 30 中包括了本公司标准吸嘴的数据。
==详细内容请参照“吸嘴程序库的默认值”。
2.吸嘴名
字符数：最多 8 字符
使用的字符
数字：0 ~ 9 英文字母：A~ Z（大写）
符号：！# $ % & ’+ - . ；= @ [ ] _ ~ ^ ‘ { }
空格：仅包含空格的文件名不可用。
忽略名称末尾的空格。 例）“AB ”=“AB”
字母前面或字母之间的空格有效。 例）“ A”，“A B”
在生产程序中的吸嘴站数据和吸嘴程序库之间可以共用吸嘴名。
3.
反射板
1：反射 2：透明 3：并用
本机器只能使用‘1: 反射’
4.类别
1：弹簧 3：夹盘
本机器只能使用‘1: 弹簧’
5.形状
指定吸嘴孔的形状。
用于确定是否考虑吸嘴的方向。
1：圆的 2：宽的 4: 偏 0 度 5: 偏 90 度
6.高度偏移(mm)
如果吸嘴长度不同于标准值（17 mm），要设定其偏差。
该偏移用于调整吸嘴将要下降到的位置。
输入范围：-20.00 到 5.00 mm
1.
2.
3. 4. 5. 6. 7.
BM122
编程手册
5.1 吸嘴程序库的设定项目
E34PCC-34-010-B0
5.1-2
=注意=
标准吸嘴的“高度偏移”应该为 0 或者 -12mm。
=详细内容请参照“5.1.2 Default Values of Nozzle Library（吸嘴程序库的默认值）”。

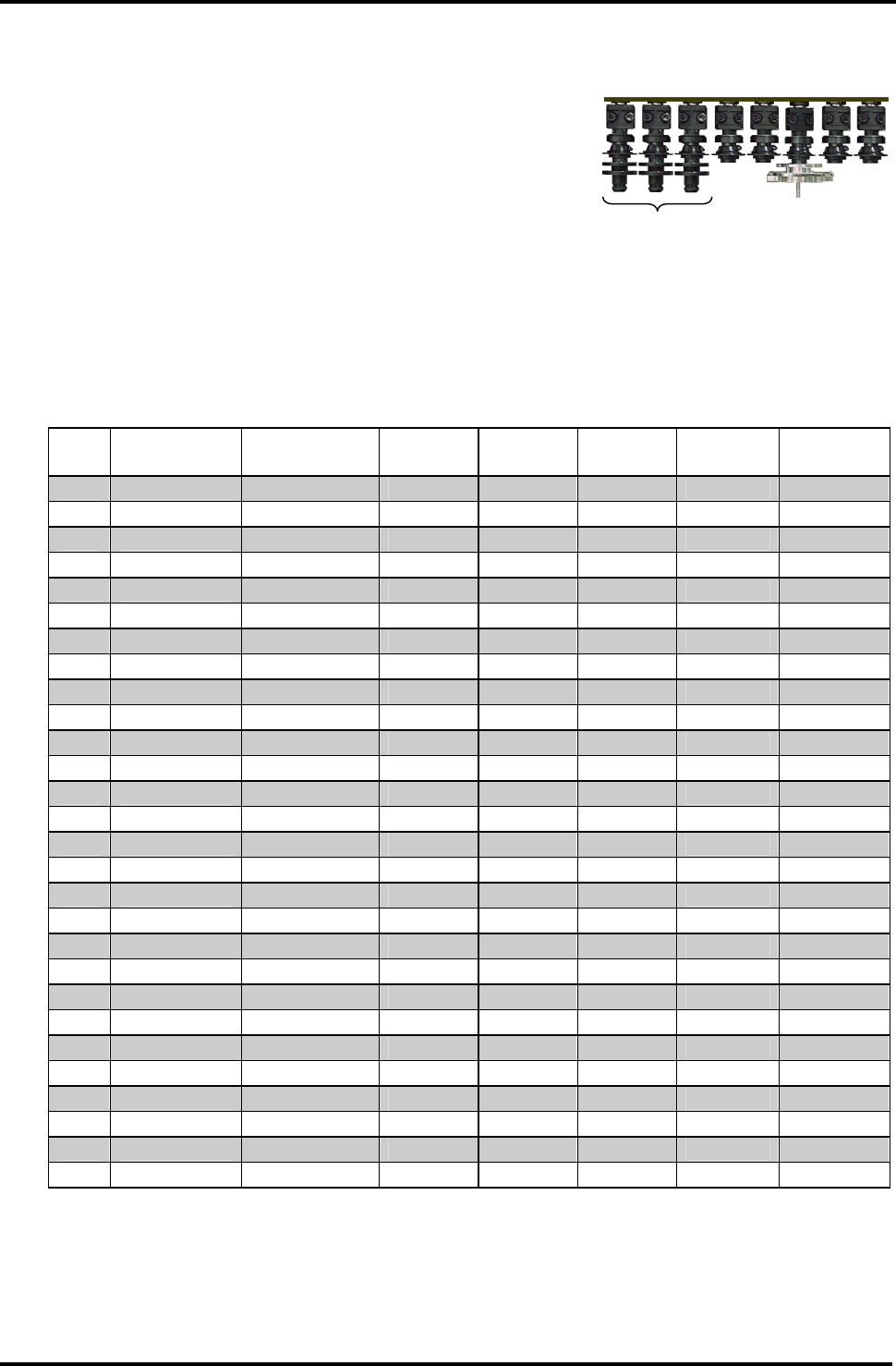

7. 吸嘴尺寸
0：小
此吸嘴只占据被贴装的贴装头。
1：大
此吸嘴占据 3 个贴装头（其本身的贴装头加上左右相邻的
两个贴装头）。
本机器仅可以使用‘0:小’尺寸的吸嘴。
5.1.2 吸嘴程序库的默认值
1 ~ 30 之间的编号中括本公司标准吸嘴的数据。
这些吸嘴数据可能没有更新。
编号 29 和 30 不投入使用。
编号 吸嘴名
反射板
类别 形状 吸着检查
高度偏移
（mm）
吸嘴尺寸
1 SX
1: 反射 1: 弹簧 2: 宽的 0: 否
0.00
0: 小
2 SA
1: 反射 1: 弹簧 2: 宽的 0: 否
0.00
0:
小
3 S
1: 反射 1: 弹簧 2: 宽的 0: 否
0.00
0: 小
4 M
1: 反射 1: 弹簧 1: 圆的 0: 否
0.00
0:
小
5 ML
1: 反射 1: 弹簧 1: 圆的 0: 否
0.00
0: 小
6 L
1: 反射 1: 弹簧 1: 圆的 0: 否
0.00
0:
小
7 SL
1: 反射 1: 弹簧 1: 圆的 0: 否
-12.00
1: 大
8 MELF
1: 反射 1: 弹簧 1: 圆的 0: 否
0.00
0:
小
9 TRANS-M
2: 透明 1: 弹簧 1: 圆的 0: 否
0.00
1: 大
10 CN-S
1: 反射 1: 弹簧 2: 宽的 0: 否
0.00
0:
小
11 CN-M
1: 反射 1: 弹簧 2: 宽的 0: 否
0.00
0: 小
12 CN-SM
1: 反射 1: 弹簧 2: 宽的 0: 否
-12.00
1: 大
13 CN-R1
1: 反射 1: 弹簧 2: 宽的 0: 否
0.00
1: 大
14 CN-R2
1: 反射 1: 弹簧 2: 宽的 0: 否
0.00
1: 大
15 CN-R3
1: 反射 1: 弹簧 2: 宽的 0: 否
0.00
1: 大
16 CN-R4
1: 反射 1: 弹簧 2: 宽的 0: 否
0.00
0: 小
17 CN-R5
1: 反射 1: 弹簧 2: 宽的 0: 否
0.00
0: 小
18 CN-R6
1: 反射 1: 弹簧 2: 宽的 0: 否
0.00
0: 小
19 CN-R7
1: 反射 1: 弹簧 2: 宽的 0: 否
0.00
1: 大
20 CN-R8
1: 反射 1: 弹簧 2: 宽的 0: 否
0.00
0: 小
21 CN-R9
1: 反射 1: 弹簧 2: 宽的 0: 否
0.00
1: 大
22 CN-R10
1: 反射 1: 弹簧 2: 宽的 0: 否
0.00
1: 大
23 CN-R11
1: 反射 1: 弹簧 2: 宽的 0: 否
0.00
0: 小
24 CN-R12
1: 反射 1: 弹簧 2: 宽的 0: 否
0.00
0: 小
25 CHUCK-S
1: 反射 3: 夹盘 2: 宽的 0: 否
0.00
1: 大
26 CHUCK-M
1: 反射 3: 夹盘 2: 宽的 0: 否
0.00
1: 大
27 CHUCK-SS
1: 反射 3: 夹盘 2: 宽的 0: 否
-12.00
1: 大
28 CHUCK-SM
1: 反射 3: 夹盘 2: 宽的 0: 否
-12.00
1: 大
=提示=
在使用‘LA’标注的吸嘴时，请选择编号 6（吸嘴名为 ‘L’）。
0: 小
1: 大
BM122
编程手册
5.2 吸嘴程序库的创建和编辑
E34PCC-34-020-B0
5.2-1
5.2. 吸嘴程序库的创建和编辑
E34PCC-34-020-B0
==关于吸嘴规格，请参照“参考手册/设备规格/吸嘴规格”。

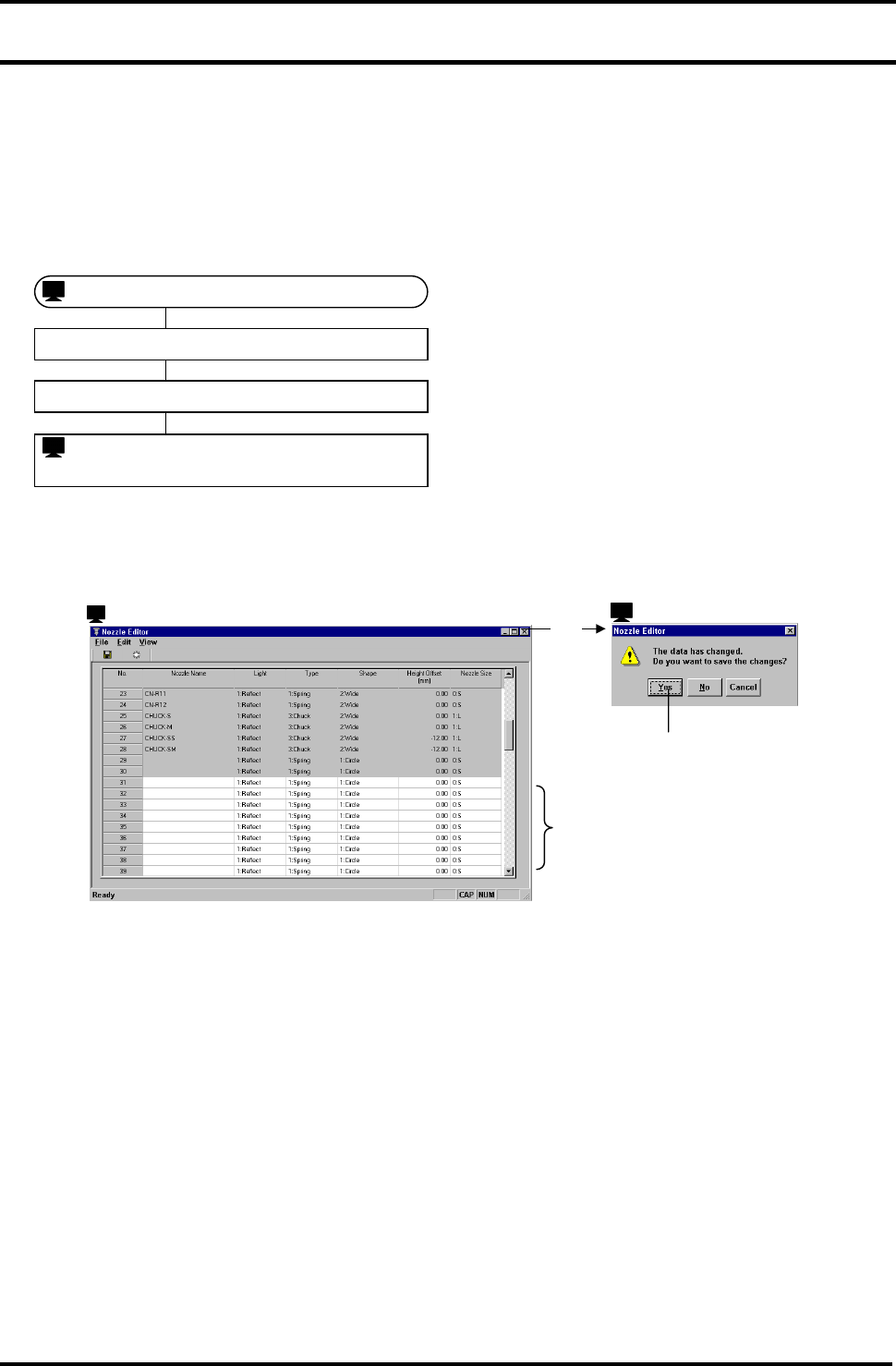

5.2.1 编程流程
与其它程序库对照，吸嘴程序库不需要通过代码进行登记。
吸嘴程序库将固定编号分配给吸嘴名。
==关于显示“吸嘴程序库编辑”窗口的详细内容，请参照 “编程手册/概要/程序编制概要/程序以及程序
库的建立”。
=注意=
因为包含了 Panasonic 标准吸嘴的数据，因此不能更改编号 1 到 30 中的参数。
: ‘Confirmation of save’ 确认保存
3.
<Yes>（是）
1.
输入所有参数
: ‘Nozzle Editor’（ 吸嘴程序库编辑）
2.
<Close>关闭
=注意=
1.
3.
2.
: ‘Nozzle Editor’（吸嘴编辑器）
‘Confirmation of save’（确认保存）
