BM122
编程手册
4.1 元件程序库的设定项目
E34PCC-32-010-B0
4.1-5
废物回收传送带目标元件的最大宽度有两种（传送带的宽度方向）：32 mm (X=36.5 mm) 和 55 mm
以下(X=64.5 mm)
本机器仅可以提供只要一种传送带，宽度尺寸为 32 mm 或 55 mm 以下。
丢弃到回收传送带上去的元件尺寸要求（视传感器的检测状况而定）：
检测元件时 检测元件导线时
对于通过导线抬起的元件
厚度：1 mm 或 1mm 以上
长度：4 mm 或 4mm 以上
导线厚度：0.5mm 或 0.5mm 以上
传送方向
厚度
长度
传送方向
引线厚度
BM122
编程手册
4.1 元件程序库的设定项目
E34PCC-32-010-B0
4.1-6
4.1.5 [Move2](移动 2)
3.
1. 吸着
高度 / 厚度
有效输入范围：0.01 ~ 25.00 mm
(数据输入范围为: 0.00 ~ 99.99)
=提示=
如果元件的高度和厚度相同，在两个栏内输入
同样的值。如果其中的一栏设为零，机器将不
能运行。
深度
如果吸着的表面从元件的顶端陷落或突出，则要设定高度上的差
异
有效输入范围: -25.00 ~ 25.00 mm
(数据输入范围: -25.00 ~ 25.00 mm)
高度允差
设定实测高度和设定高度之间的差值的允差范围
有效输入范围: 0.00 ~ 2.15 mm
(数据输入范围: 0.00 ~ 99.99 mm)
吸着高度偏移
如果吸着表面从进料器的运行表面陷落或突出，要作为偏移设定
高度的差异。
输入范围：-6.00 ~ 9.99 mm
2. 吸着错误的情况下再试
如果发生吸着或识别错误时，废弃相关元件，重新吸着一个新元件。
可以重新尝试吸着直到达到预定的再吸着数。（详细内容请参照‘参考手册/机器设置/运作条件设定’）
如果没有勾取该选项，机器会因吸着错误而停止。
=提示=
如果不愿自动地丢弃 QFP 或其他贵重的元件，请取消勾取的标记。
3. 用传感器检测芯片的厚度
该选项为可选。
除非采用该功能，否则不能进行设定。
在启用该功能后，在前固定照相机上的传感器将检测到芯片厚度以确定直立吸着或不吸着。
仅当‘操作数据’中的 ‘用传感器检测芯片厚度’启用并设定好时，才可以进行检测，（==请参
照‘参考手册/机器设定 /
运作条件设定’）
该功能不能和后部的固定照相机一起使用。
1.
3.
2.
吸着高度偏移
高度
厚度
深度
高度
厚度
深度
-
+
BM122
编程手册
4.1 元件程序库的设定项目
E34PCC-32-010-B0
4.1-7
元件
每次供给
缠带
供给计数
x 搬送
进料器

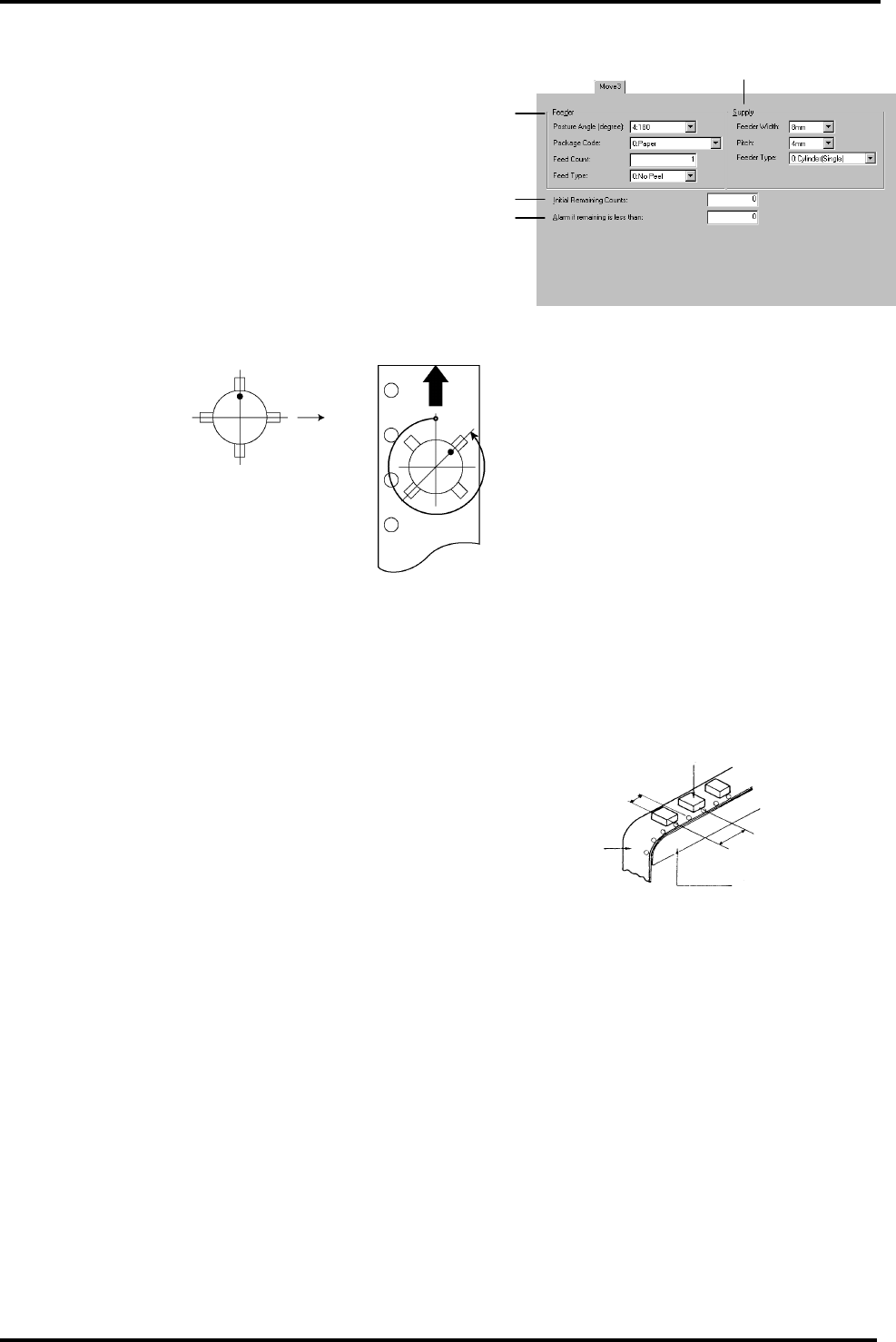

4.1.6 [Move3](移动 3)
4.
1. 进料器
供给角度
如果元件程序库的识别数据的元件方向同实际的
缠带角度不同时，指定角度上的差异。
该项设定从元件程序库设置的角度开始，实际缠带
元件反时针方向应该旋转多少度（如前面所见）。
除了缠带角度之外，设定该参数允许元件程序库数
据在相同的元件之间进行复制。
包装代码
设定元件的供给包装。在改变吸着高度时使用。
0：纸 3：成批贴片（不使用） 6：振动器用
1：胶粘纸 4：成批圆柱（不使用）
2：压纹 5：杆
供给计数
设定用来送出 1 个元件的料盒的供给次数。
输入范围：1 ~ 4
=提示=
对于一个新的电动机化的进料器，可在进料器一侧改变供给的倾度。
这种情况下，将忽略“供给计数”的设定，进行供应器一侧的倾斜。
供给类型
设定进料器的类型
在控制吸着操作时使用：
0: 无剥离 3: 1005 6: 振动
1: 剥离 4: 堆积(杆状)
2: 滑动斜坡 5: 0603
=注意=
‘剥离仅适用于 32mm 纸带进料器。
元件程序库设定
实际缠带
0 : 0°
1 : 45°
2 : 90°
3 : 135°
4 : 180°
5 : 225°
6 : 270°
7 : 315°
315°
1.
3.
4.
2.
