BM122
编程手册
8.8 创建元件数据
E34PCC-3F-090-B0
8.8-3
8.8.3 观看图像时设定项目
导入图像数据时，显示下面的窗口。
在检查要显示的窗口时调整数据项目。
确定的导线和主体
导线:
该区域用绿色框架围绕。
主体:
该区域用黄色框架围绕。
确认所有导线都已经过探测。
没有探测过的，请点击<Back>(返回)在每一页上改变
其设定。
所有导线的尺寸相同 :
如果除了导线以外的部分围绕了绿色框架，请确
认该方框。
相同尺寸的图像会检测为导线。
删除：
如果已检测过多余的导线，请选择导线名，并点
击<Delete>(删除)。
已选择的导线会在图像中用红色显示。
均衡性:
设定作为导线来检测的图像允许尺寸。
把滑动杆移到右侧以扩大允许范围。
检测导线图形
阈值:
使用滑动杆进行调整，这样可测到所有导线
图形:
指定要显示的框架类型。
通常选择’Lead Boxes’(导线框)
BM122
编程手册
8.8 创建元件数据
E34PCC-3F-090-B0
8.8-4

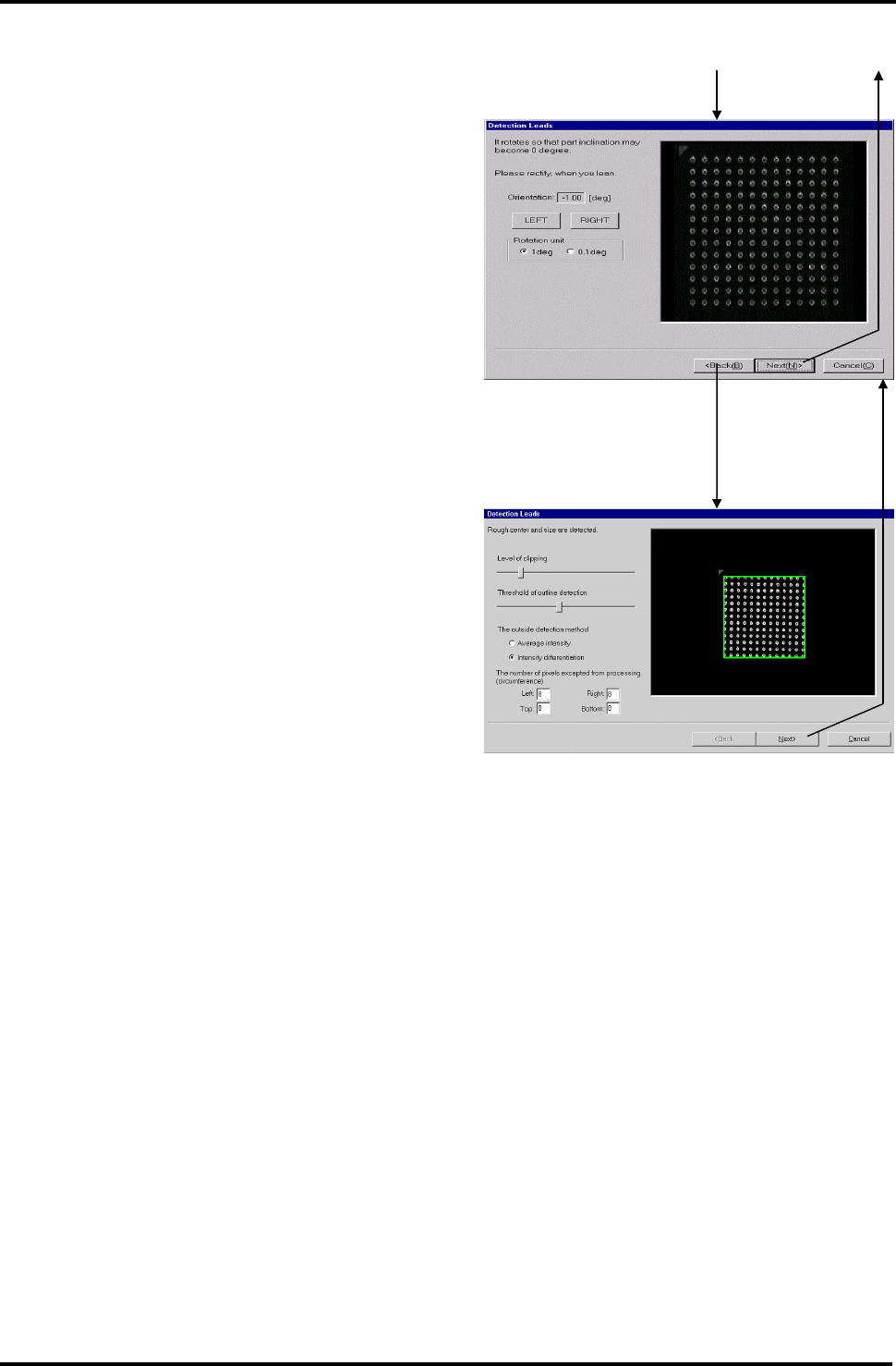

旋转可使元件倾斜变为 0 度
本属性页可以校正元件的倾斜度。
左旋:
反时针旋转图像。
右旋:
顺时针旋转图像。
旋转单位:
点击<LEFT>(左旋) 或 <RIGHT>(右旋)，确定旋
转的增量。
粗略检测中心和尺寸
本属性页允许调整表示元件轮廓的绿色框架。
剪辑级别:
改变元件亮度和背景
亮← → 暗
轮廓的大小:
确定亮度的极限值以检测元件的轮廓。
放大/缩小绿框的尺寸。
大 ← → 小
外部检测法:
指定检测元件轮廓的方法。
轮廓不能正确检测时，要改变其设定。
平均强度：用强度检测轮廓。
强度区别：根据强度的改变来检测轮廓，通常采用此方法。
未处理的像素数目 n设为周围的处理对象外的像素数量
使用条件：由于除元件之外的图片出现在窗口外围，目标元件形状没有正确显示。
设定窗口外围有多少像素将被忽略掉。
BM122
编程手册
8.8 创建元件数据
E34PCC-3F-090-B0
8.8-5
5.
6.
: ‘Part Editor’(元件编辑器)
: ‘Specify part code’(指定元件代码)
1.
2.
3.
4.
7.
: ‘Part Editor’(元件编辑器)
1
=提示= 1
: ‘Instruction for nozzle mounting’‘
(
吸嘴安装说明
)
4 号或 5 号头

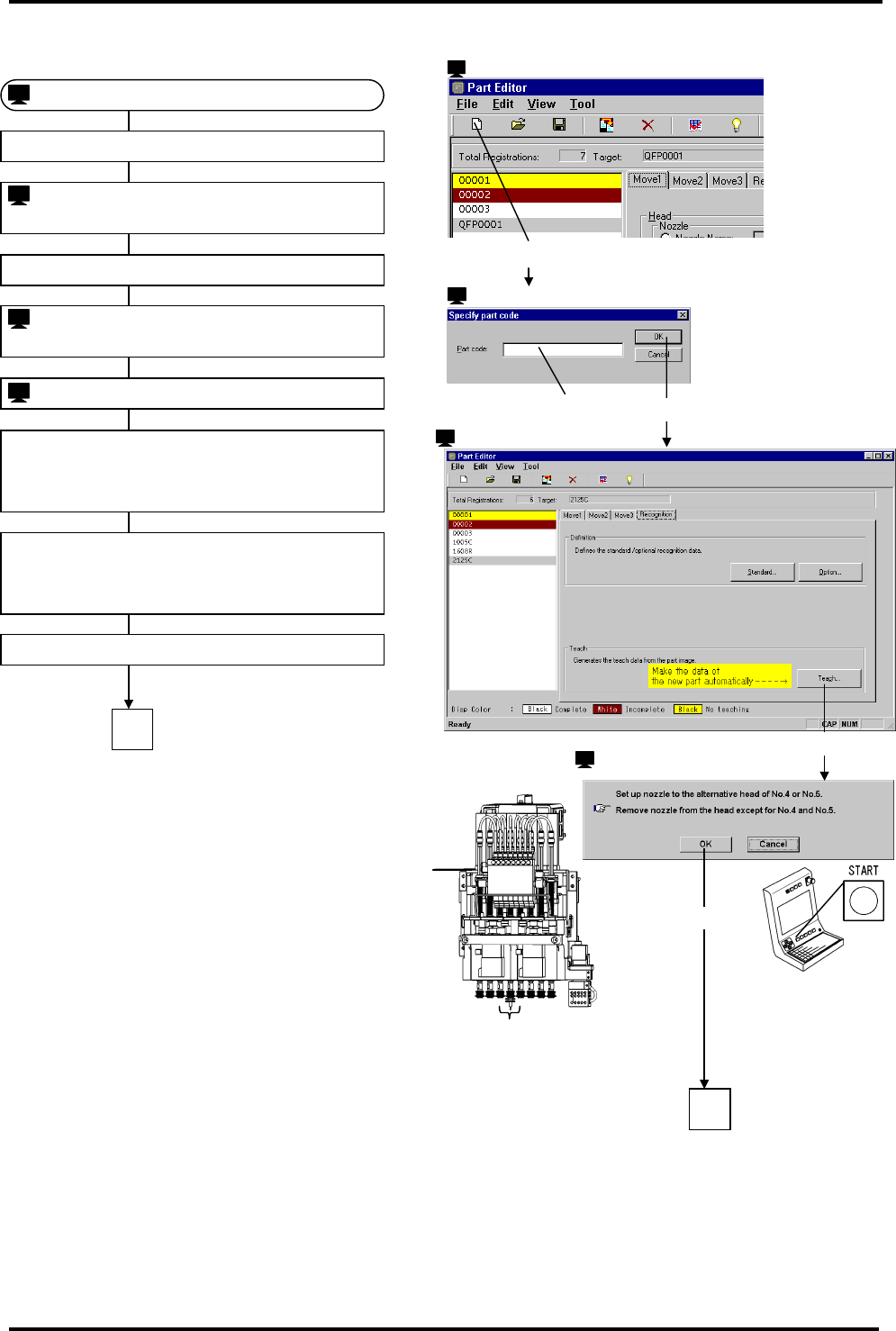

8.8.4 元件数据创建方法
=提示= 1
在产生元件数据时，只有 4 号或 5 号头可以使用。
: ‘Part Editor’(元件编辑器)
1.
<New>(新建)
: ‘Specify part code’(指定元件代码)
2.
输入元件形状代码
3.
<OK>
: ‘Part Editor’(元件编辑器)
4.
<Teach>(示教)
: ‘Instruction of nozzle mounting’(吸嘴安装说明)
5.
打开盖子
把吸嘴连接到 4 号或 5 号头上。
6.
打开盖子
按 “START” （开始）按钮以重置安全停机。
1
=提示= 1
7.
<OK>
