BM122
编程手册
4.3 识别数据的设定
E34PCC-32-050-B0
4.3-5
是:创建新选项
=提示=1 =提示=2
=提示= 3
否: 编辑现有的选项
4.3.2 编程流程
== 关于显示“元件编辑器”画面的详细内容，请参照“编程手册 / 程序编制概要 / 程序编制
概要 / 程序以及程序库的建立”
: ‘Set Standard Parameters’（设定标准参数）
2.
设定‘元件类别-元件类型’
1.
<Standard>（标准）
: ‘元件编辑器’ [识别]
: ‘Set Option Data’ （设定选项数据）
3.
设定各参数
主体尺寸 / 外径 / 导线计数 / 导线尺寸 /
传感器和照明 /吸着偏移
新选项？
4.
<Recog Option Data>（识别选项数据）
5.
转换显示选项
6.
选择一选项并按下<Specify>(指定)键
: 各‘选项编辑’
8.
设定各参数。
<Save and Quit>(保存退出) 或<Quit>(退出)
: ‘Set Option Data’设定选项数据
9.
<Save and Quit>(保存退出)
: ‘Set Standard Parameters’（设定标准参数）
10.
<Preview>（预览）
7.
选择一个选项，点击<Edit>(编辑) 键
: ‘Preview’ （预览）
11.
检查并<CLOSE> (关闭)
: ‘Set Standard Parameters’ 设定标准参数）
12.
<Save and Quit>(保存退出)
: ‘元件编辑器[Recognition]’ [识别]

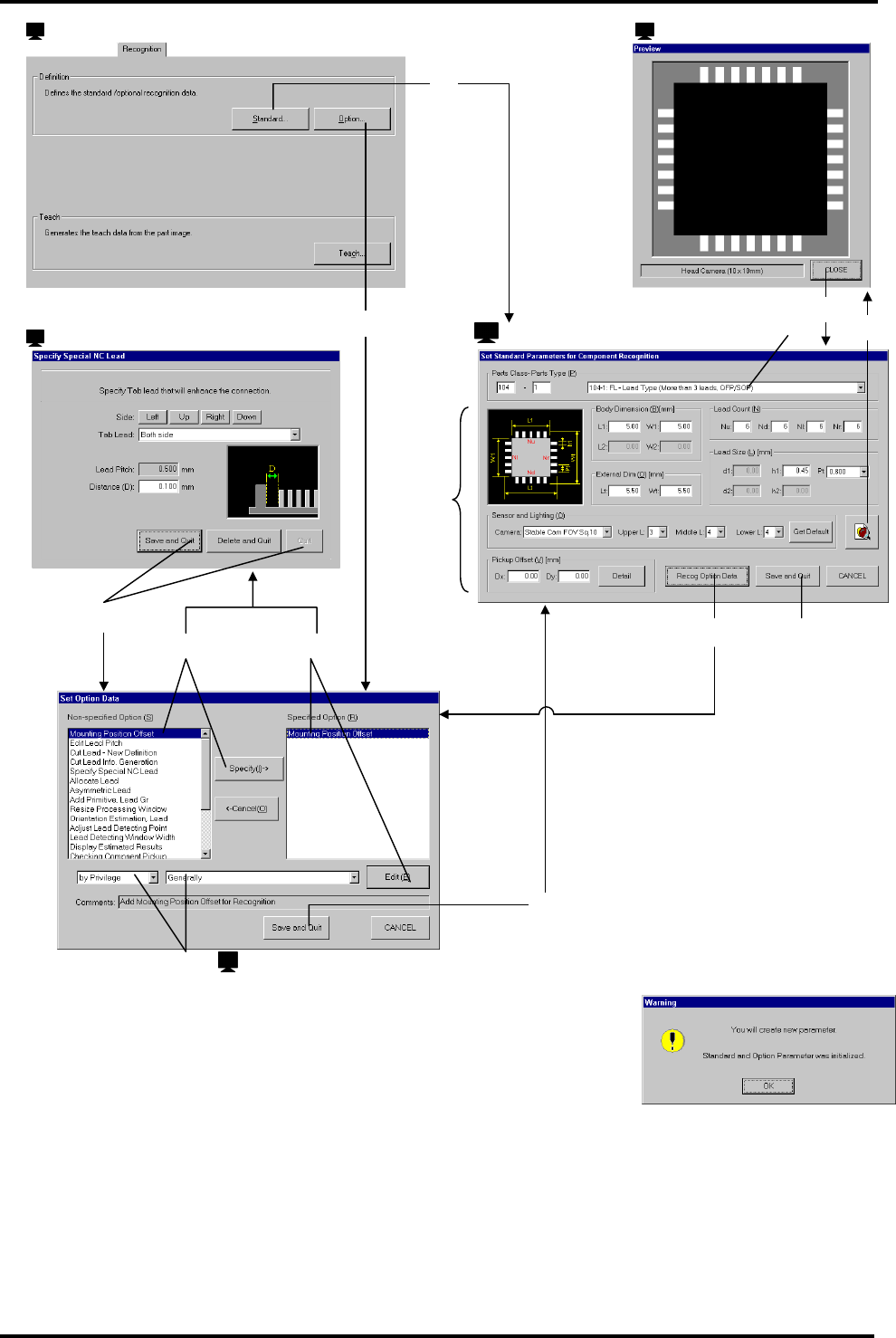

BM122
编程手册
4.3 识别数据的设定
E34PCC-32-050-B0
4.3-6
1.
=提示= 2
3.
12.
10.
11.
2.
4.
9.
7. 6.
8.
5.
=提示= 1
对于新登记的元件，会出现一个确认信息。
点击 <OK>，进入到‘Set Standard Parameters’(设定标准参数)。
=提示= 2
如果只改变现有元件的可选参数时，请在“元件编辑器”窗口的[识别]
页面上点击 <Option>(选项)键。
=提示= 3
如果设定值错误，会出现一个确认信息询问您是忽略还是更正它。
如果现有元件的元件类别和类型发生改变，会出现一个确认信息询问您是否删除该选项。
: ‘元件编辑器[识别]’
: ‘Set Option Data’(设定选项数据)
: ‘Set Standard Parameters’(设定标准参数)
: 各‘Option Edit’(选项编辑)
: ‘Preview’（预览）
BM122
编程手册
4.4 设定建议值
E34PCC-32-060-B0
4.4-1
1.
8.
9.
3.
=提示= 1
=提示= 2

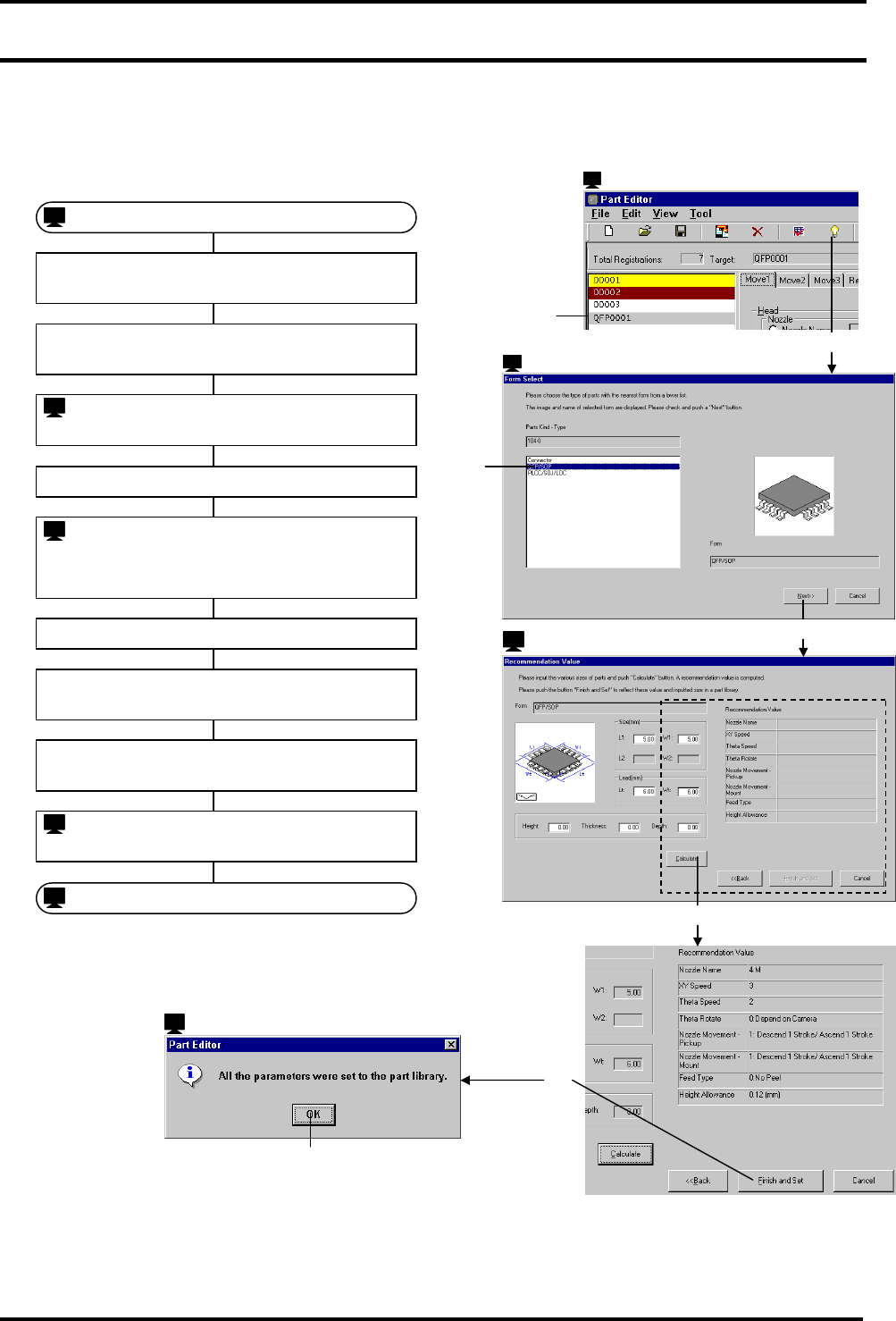

4.4. 设定建议值
E34PCC-32-060-B0
基于元件形状数据，该功能用来为元件程序库中各种操作条件数据设定建议值。
建议值在理论上是从元件形状计算得来的。
因此，在把它们应用于实际生产前，通过元件示教来检查建议值。
如何设定建议值
: ‘Part Editor’（元件编辑器）
1.
双击目标元件形状代码
2.
<Recommendation value>（建议值）
: ‘Form Select’形状选择
3.
选择元件类型。
4.
<Next>（下一步）
: ‘Recommendation Value’（ 建议值）
5.
显示现有数据
如有必要，请更改数据.
6.
<Calculate>（计算）
7.
显示建议值
8.
<Finish and Set>（完成并设定）
: ‘Completion of setting’（ 完成设定）
9.
<OK>
: ‘Part Editor’（元件编辑器）
2.
4.
6.
: ‘Part Editor’ （元件编辑器）
: ‘Form Select’ 形状选择
: ‘Recommendation Value’（ 建议值）
: <Finish and Set>（完成并设定）
