BM122
编程手册
8.3 检查标记位置
E34PCC-3F-110-B0
8.3-1
8.3. 检查标记位置
E34PCC-3F-110-B0
8.3.1 功能
使得基板上的标记可以识别，确认已选标记的有效性。
允许通过示教来设定品种程序中的各标记位置。
=提示=
该功能仅示教标记位置。
==有关如何对标记本身进行示教以保存到标记程序库中的详细内容，请参照“Prg / 调整数据 / 标
记示教”。
概要
当激活这项功能时，机器确定了给予品种程序标记顺序指令的程序块的位置，并且对标记进行识别检查。
它也可以只确认被选择的标记。
8.3.2 说明
11.
8.
6., 7.
4.
3. 2. 5.
12. 13.
8.
6., 7.
9.
14.
1.
BM122
编程手册
8.3 检查标记位置
E34PCC-3F-110-B0
8.3-2
1.

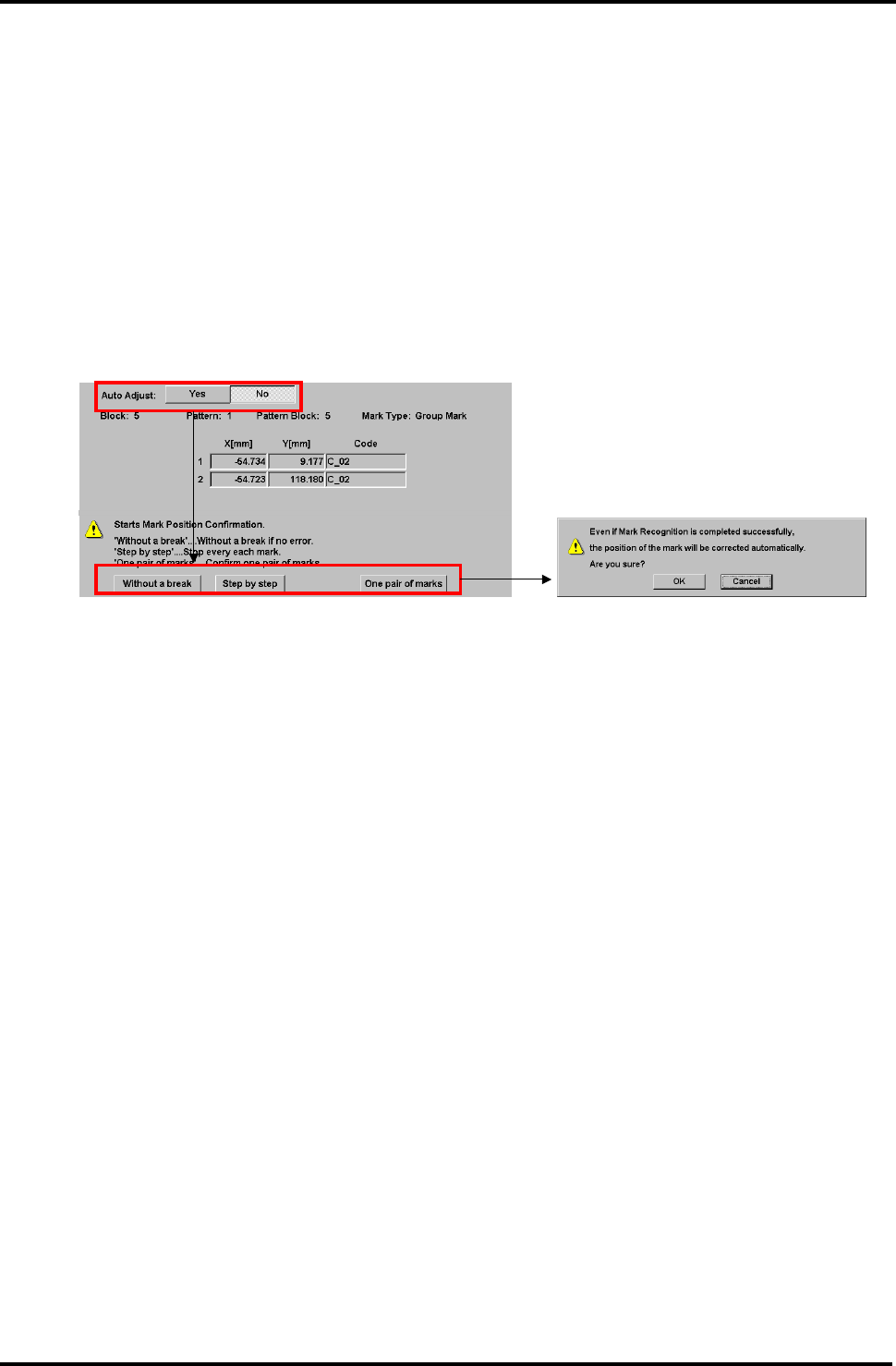

1. Auto Adjust(自动调整)
<Yes>:
在以下情况中，自动校正 NC 数据的标记位置，使得标记的识别中心位于相机中心。
1）已经成功地进行了标记识别。
2）已经发生标记识别发生错误，并进行了位置示教。
<No>:
如果成功地识别了标记，则不更改标记位置。
=提示=
Auto Adjust(自动调整) 选项会影响所有的 <Without Break>(无中断)、<Step by Step>(逐个确认)和
<One Pair of Marks>(一对标记)。
要校正所有目标标记的位置，请选择<YES>(是)。
开始自动调整之前，选择<YES>(是) 会显示一条确认信息。
对于准确的数据（例如 CAD 数据等），建议不要采用这项功能。
2. <Without Break>(无中断)
只有当标记发生错误时，才会显示一条确认信息来激活位置示教。
没有错误时，继续检查下一标记。
3. <Step by Step>(逐个确认)
在每一个标记位置停止并显示一条确认信息来激活位置示教。
BM122
编程手册
8.3 检查标记位置
E34PCC-3F-110-B0
8.3-3
1) 2) 3) 4)

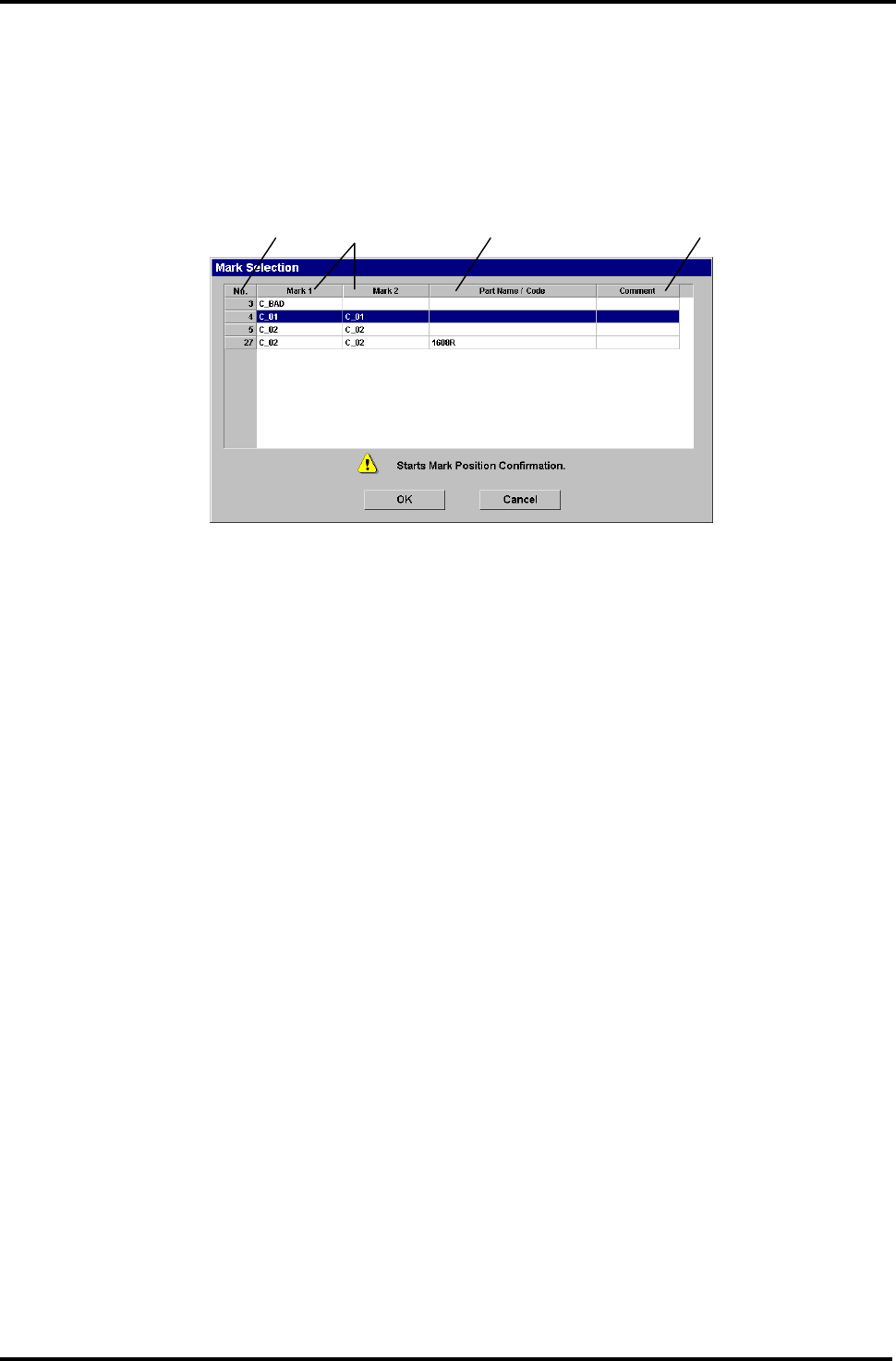

4. <One Pair of Marks>(一对标记)
打开 Mark Selection(标记选择)画面，显示使用的全部标记（鉴别标记、基准标记、单独标记）。
1）编号：品种程序 / NC 数据的程序块编号
2）标记：标记程序库的标记形状代码
3）元件代码 / 名称 :
品种程序 / 供应部数据的元件形状代码或者元件名称
4）注释：品种程序 / NC 数据的指定标记的注释
5. <
Update Program > (更新程序)
更新品种程序中已校正的标记位置。
6. 程序块 / 图形 / 图形程序块
品种程序中目前已识别标记的程序块编号。
7. 标记类别
品种程序中此程序块上分配的标记类型。
8. X, Y, 代码
品种程序中此程序块指定的标记位置和标记形状代码。
=提示=
当 1 个程序块里有 2 个象基准标记一样的标记时，第 1 标记和第 2 标记的数据显示为 2 行。
当有一个被指定为坏标记（举例）时，只显示 1 行。
9. X，Y，代码
发生错误标记的位置和形状代码。
10. X，Y
正在选择的基板照相机的中心位置（示教点）。
11. <Teach>(示教)
打开窗口进行位置示教。
12. <Continue>(继续)
正在忽略发生错误的标记数据，开始下一标记的识别。
