BM122
编程手册
8.1 概要
E34PCC-3F-010-B0
8.1-2

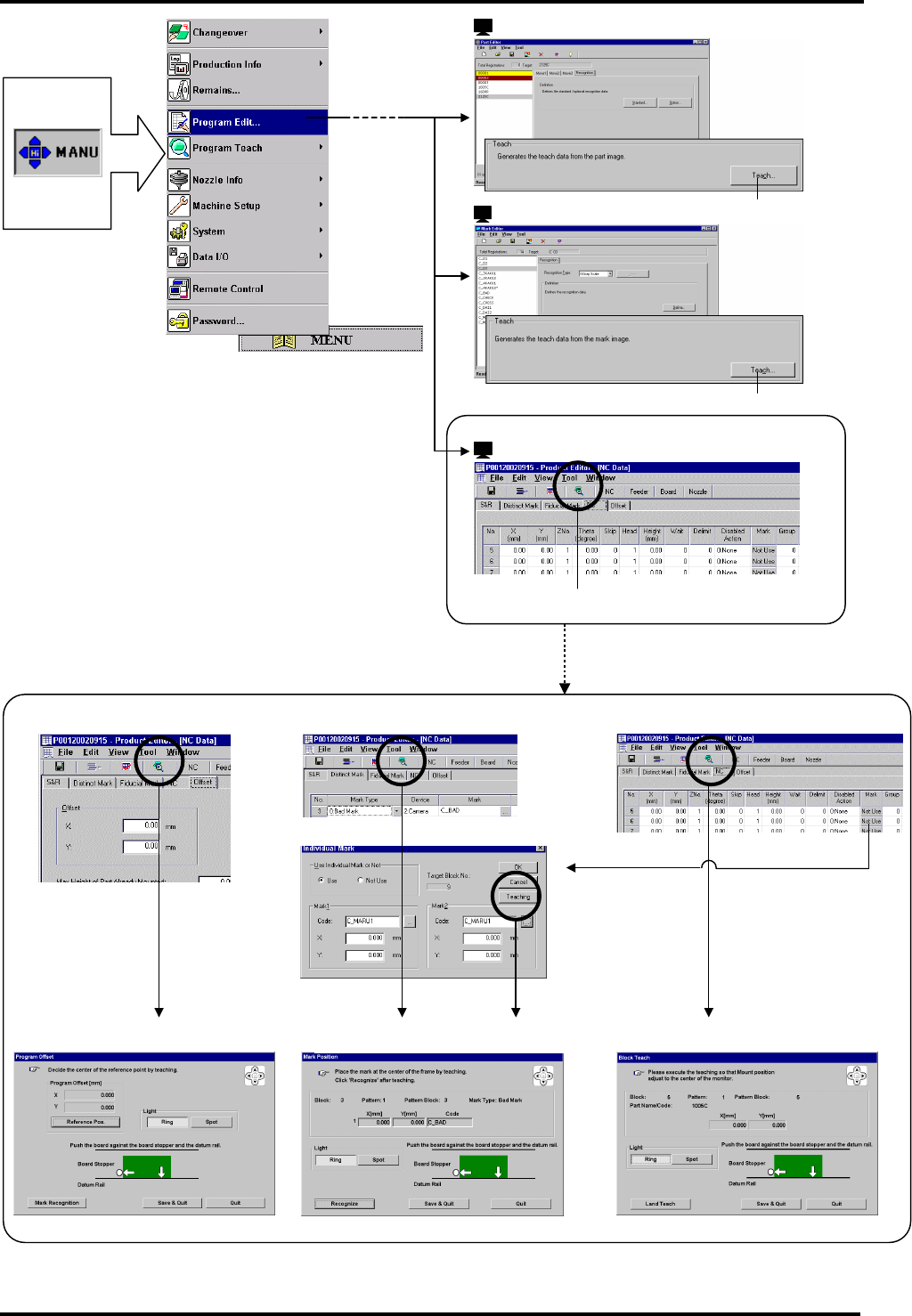

2. Mark Position Teach
[NC] tab / Individual Mark
[Distinct Mark] / [Fiducial Mark] tab
1.程序补偿
[Offset] tab(补偿)选项
3.程序块示教
[NC] 选项
[NC] 选项 / 个别标记
[Distinct Mrk](
鉴
别
标
记) /
[
Fiducial mark
](
基准标记
)
选项
2.标记位置示教
: ‘Product Editor’ (品种编辑器)
1., 2., 3.
4.
: ‘Part Editor’ (元件编辑器)
5.
: ‘Mark Editor’(标记编辑器)
BM122
编程手册
8.1 概要
E34PCC-3F-010-B0
8.1-3
4.
1.
2.
3.
5.
8.1.3 用来修改现存数据的主要功能
1. 程序补偿
通过示教允许设定在品种程序的 NC 数据‘补偿’页中的项目。
补偿：一块基板的 PCB 基准位置和 X/Y 坐标原点之间的差异补偿。
2. 标记位置检查（标记位置）
允许确认品种程序中标记的位置，并通过示教后进行必要的修改。
3. 吸着位置检查（吸着位置）
通过示教，允许设定在品种程序的供应部数据的补偿 X/Y。
4. 贴装位置示教/贴装位置预示教
可以用直接示教安装位置或通过焊盘示教来设定的品种程序中定位数据来进行定位。
5. 程序选择
进行上述步骤前，请选择一个程序以转移和调整导轨的宽度
== 详细的内容请参照‘操作手册/生产步骤/ 产品转型’.
BM122
编程手册
8.1 概要
E34PCC-3F-010-B0
8.1-4
8.1.4 载入基板
==载入/卸载基板的方法，请参照‘操作手册 / 多功能 / 移动轴’。
如用到下列功能时，需要提前载入基板：
程序补偿示教
标记位置示教
检查标记位置
检查安装位置
安装位置预检
程序块示教
标记程序库示教
=注意=在示教过程中有关固定基板的注意事项
进行示教时，按以下方法设定基板。
使用调整按钮，降低支撑，如下图表示的那样正对导轨的内部按住基板的前沿，然后升高支撑。
在示教时，如果基板如下面虚线表示的那样倾斜，将会增加错误的数据。
在导轨内部
停止器
前部固定的导轨
在 1 毫米范围之内
