BM122
编程手册
6.3 NC 数据的设定项目
E34PCC-3A-020-B0
6.3-17

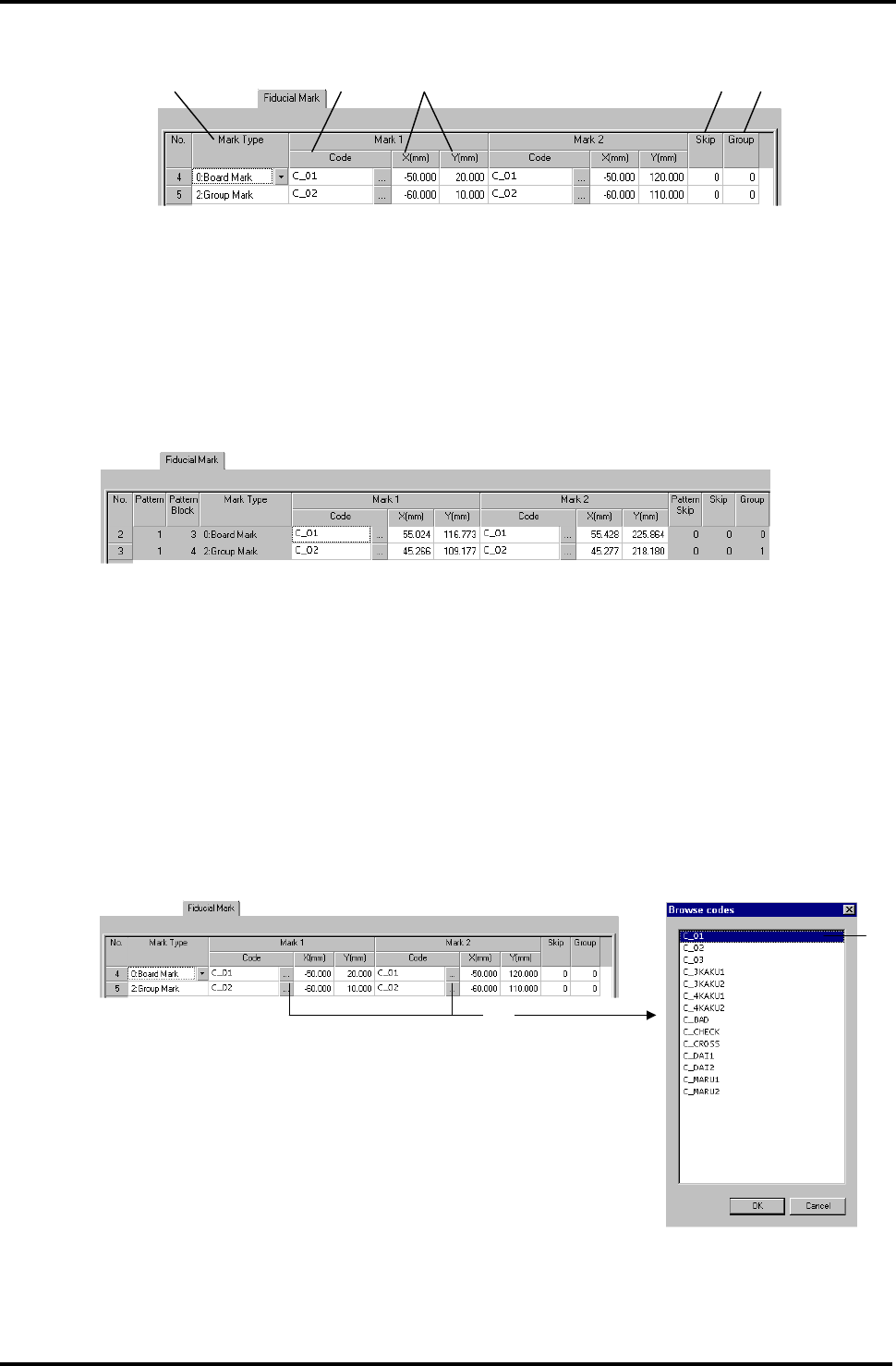

6.3.6 [Fiducial Mark](基准标记)
=注意=扩展后的数据
下列是增加到基准标记选项中的参数：
图形: 指数据扩展前的图形。
图形程序块: 显示图形中的程序块编号。
表示数据扩展前基准图形中程序块的编号。
图形跳过: 说明数据扩展前是否要跳过本步骤和重复本程序块[S&R]。
这些参数仅供参考，因此无法编辑。
也不可对 “标记类型”、 “类型”、 “标记形状代码”、“跳过”和“组”进行编辑。
5.
1. 标记类型
设定需要更正的标记类型。
0:基板标记 1: 图形标记 2: 标记组
2. 代码
指定要使用的标记的形状代码。把代码输入到标记号 1 和标记号 2 中。
输入范围：8 个字符以内。
=提示=
可以输入来自标记程序库的标记代码。
此时，务必关闭标记编辑器窗口。
1) 选择标记列，并点击‘Browse’(浏览)按钮。
2) 选择代码。
1. 2. 3. 5. 4.
1.
2.
BM122
编程手册
6.3 NC 数据的设定项目
E34PCC-3A-020-B0
6.3-18
3.
X,Y (mm)
设定标记的 X/Y 坐标。把坐标值输入到标记号 1 和标记号 2 中。
输入范围: -999.99 ~ 999.99 mm
4. 跳过
指定需要跳过的程序块。
更改生产时，在程序选择窗口中选择跳过程序块的代码。
==详细内容请参照“操作手册/ 生产步骤/ 转变 /选择程序”
0:Reset(复位)
运行本程序（通常被指定为 0）
7:Unconditional Skip(无条件跳过)
不执行本程序块。
1 ~ 6,8,9: Conditional Skip(有条件跳过)。
不执行在选择程序时指定的程序块。
5. 组
组标记表示鉴别组的编号。
这里指定的编号在[NC]页中将设定为“组”。
该选项不可与组标记以外的标记一起使用。
有效输入范围: 0 ~ 10
（数据输入范围: 0 ~ 200）
BM122
编程手册
6.3 NC 数据的设定项目
E34PCC-3A-020-B0
6.3-19
基板标记
图形标记
=注意=
只有 PCB 补偿或图形补偿可以使用于一个
程序中
组合标记
单独标记
标记类型
应用
根据偏依的位置执行下列补偿时，使用基准标记。
只有 PCB 补偿或图形补偿可以使用于一个程序中。
基板补偿
在基板的对角位置给出两个补偿标记以校正整个基板的位移。
图形补偿
在多种图形基板的每个图形的对角位置给出两个补偿标记以通过图形校正位移的图形。
组补偿
在基板上的某个元件组上给出两个补偿标记以校正位移。
可设定多个组。在 NC 数据的贴装程序块内指定需要的组。
不可以在两个图形之间指定组。
个别补偿标记
用于校正某种元件的贴装位置。
该标记必须在相关元件所占区域以外。
基板标记 基准标记 基板补偿标记
图形补偿标记
组补偿标记
单独补偿标记
鉴别标记
坏标记
主要鉴别标记
坏标记
组坏标记
