BM122
编程手册
8.8 创建元件数据
E34PCC-3F-090-B0
8.8-4
旋转可使元件倾斜变为 0 度
本属性页可以校正元件的倾斜度。
左旋:
反时针旋转图像。
右旋:
顺时针旋转图像。
旋转单位:
点击<LEFT>(左旋) 或 <RIGHT>(右旋)，确定旋
转的增量。
粗略检测中心和尺寸
本属性页允许调整表示元件轮廓的绿色框架。
剪辑级别:
改变元件亮度和背景
亮← → 暗
轮廓的大小:
确定亮度的极限值以检测元件的轮廓。
放大/缩小绿框的尺寸。
大 ← → 小
外部检测法:
指定检测元件轮廓的方法。
轮廓不能正确检测时，要改变其设定。
平均强度：用强度检测轮廓。
强度区别：根据强度的改变来检测轮廓，通常采用此方法。
未处理的像素数目 n设为周围的处理对象外的像素数量
使用条件：由于除元件之外的图片出现在窗口外围，目标元件形状没有正确显示。
设定窗口外围有多少像素将被忽略掉。
BM122
编程手册
8.8 创建元件数据
E34PCC-3F-090-B0
8.8-5
5.
6.
: ‘Part Editor’(元件编辑器)
: ‘Specify part code’(指定元件代码)
1.
2.
3.
4.
7.
: ‘Part Editor’(元件编辑器)
1
=提示= 1
: ‘Instruction for nozzle mounting’‘
(
吸嘴安装说明
)
4 号或 5 号头
8.8.4 元件数据创建方法
=提示= 1
在产生元件数据时，只有 4 号或 5 号头可以使用。
: ‘Part Editor’(元件编辑器)
1.
<New>(新建)
: ‘Specify part code’(指定元件代码)
2.
输入元件形状代码
3.
<OK>
: ‘Part Editor’(元件编辑器)
4.
<Teach>(示教)
: ‘Instruction of nozzle mounting’(吸嘴安装说明)
5.
打开盖子
把吸嘴连接到 4 号或 5 号头上。
6.
打开盖子
按 “START” （开始）按钮以重置安全停机。
1
=提示= 1
7.
<OK>
BM122
编程手册
8.8 创建元件数据
E34PCC-3F-090-B0
8.8-6
=提示= 2
需要指定维修位置，在该位置将用手工吸着元件。
贴装头移动到这里指定的 Z 轴编号位置。
=提示= 3
点击<取消>将返回到第 4 步中。
=提示= 4
将显示以下对话框。
当其显示时，点击<OK>。
== 1
请参照‘8.8.2 预先设定的项目’.
数据创建规则功能的详细内容，请参照‘8.8.5 改
变数据创建规则’.

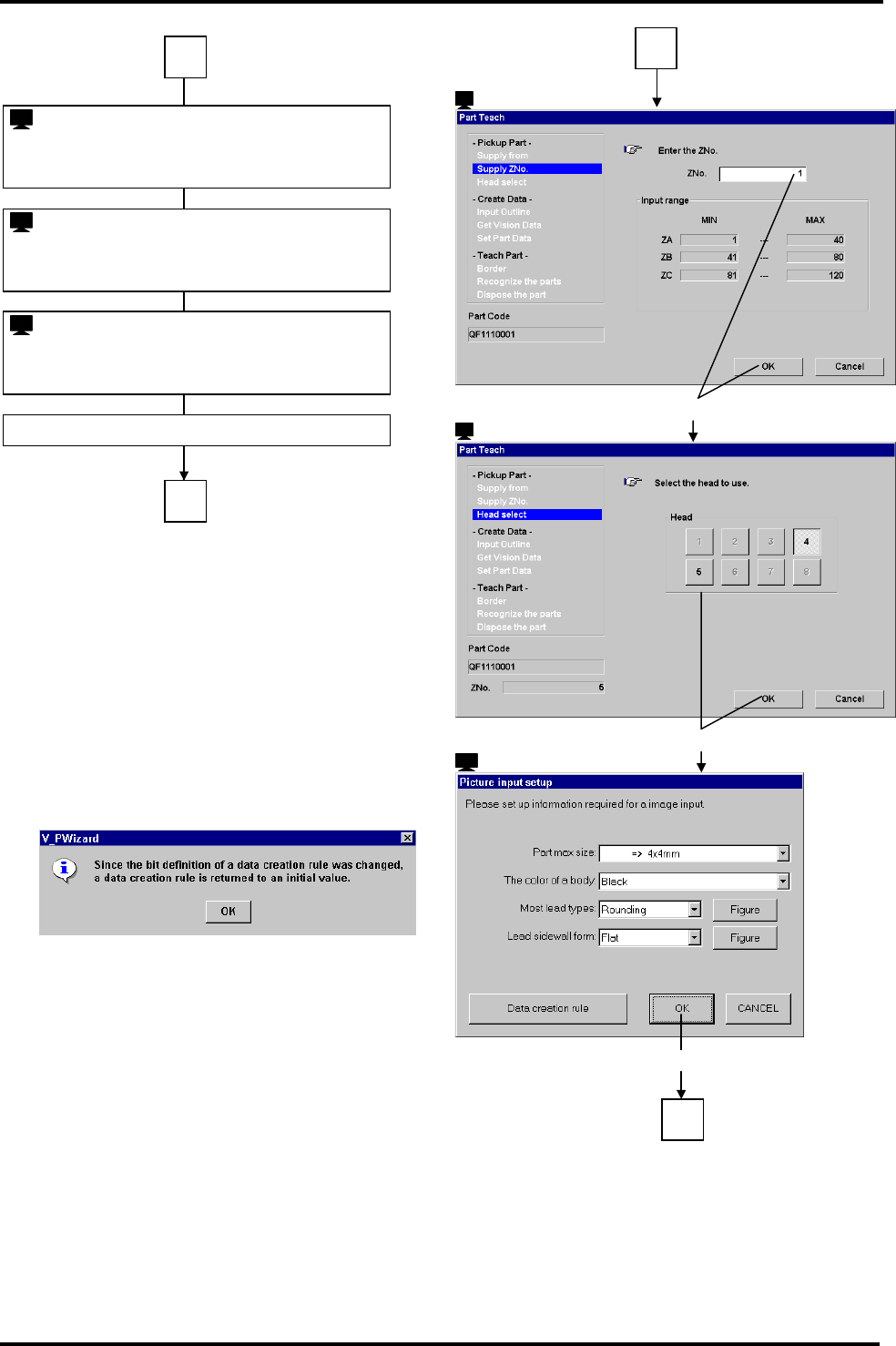

: ‘Z No.’ (Z 轴编号)
1
8.
: ‘Head select’
(
选择头
)
9.
=提示= 3
=提示= 3, 4
: ‘Picture input setup’ (图像输入设置)
=提示= 3
2
11.
: ‘Z No.’ (Z 轴编号)
8.
指定目标 Z No.(Z 轴编号)并点击<OK>.
1
: ‘Head select’(选择头)
9.
指定要使用的头，并点击<OK>.
: ‘Picture input setup’(图像输入设置)
10.
设定输入图像所需的所有信息。
=提示= 2
== 1
11.
<OK>
2
=提示= 4
