BM122
编程手册
8.4 标记位置示教
E34PCC-3F-130-B0
8.4-5
标记 2
标记 1
=提示= 1
=提示= 2
单独标记
=提示= 1
如果轴没有回到原点，会出现返回原点的对话框。在这里可以将轴返回到原点。
=提示= 2
为使识别监视器清晰地显示，请选择<Ring>(散光) 或 <Spot>(聚光)。
: ‘Product Editor’(品种编辑器)
1.
选择[NC]选项
: ‘Confirmation of PC Board’(确认基板)
4.
<Yes>是
6.
使用示教按钮调整，这样标记将会出现在照
相机中心。
: ‘Mark Position Teach’(标记位置示教)
7.
<Recognize> (识别)
: ‘End of recognition’(识别结束)
8.
<OK>
: ‘‘Confirmation of moving camera’’(确认移动照相机)
5.
<YES>
(
是
)
: ‘Mark Position Teach’(标记位置示教)
9.
<Next> 下一步
: ‘Individual Mark’(单独标记)
3.
2
.
点击目标程序块的‘Mark’(标记)栏
10.
<Save & Quit>（保存退出）
设定数据并点击 < Teaching >.示教
BM122
编程手册
8.4 标记位置示教
E34PCC-3F-130-B0
8.4-6
: ‘Confirmation of PC board’
3.
2.
1.
4.
5.
7.
8.
标记 1
标记 2
7. 10.
:‘Mark Position Teach’
(
标记位置示教
)
: ‘‘Confirmation of movin
g
camera’确认移动照相机’’
:‘Confirmation of PC Board’(确认基板)
: ‘Product Editor’‘产品编辑器’
6.
: ‘End of recognition’‘识别结束’
9.
: ‘Individual Mark’‘个别标记’
BM122
编程手册
8.5 程序块示教
E34PCC-3F-140-B0
8.5-1
是
否
8.5. 程序块示教
E34PCC-3F-140-B0
此项功能通过示教来设定贴装位置.
=注意=
标记位置不是由程序块示教来校正的，只有当创建数据时才使用这项功能.
提前进行标记位置示教， 然后在基板固定的情况下进行贴装位置的程序块示教，这样可以保证标记位
置和贴装位置之间的关系是正确登记的。

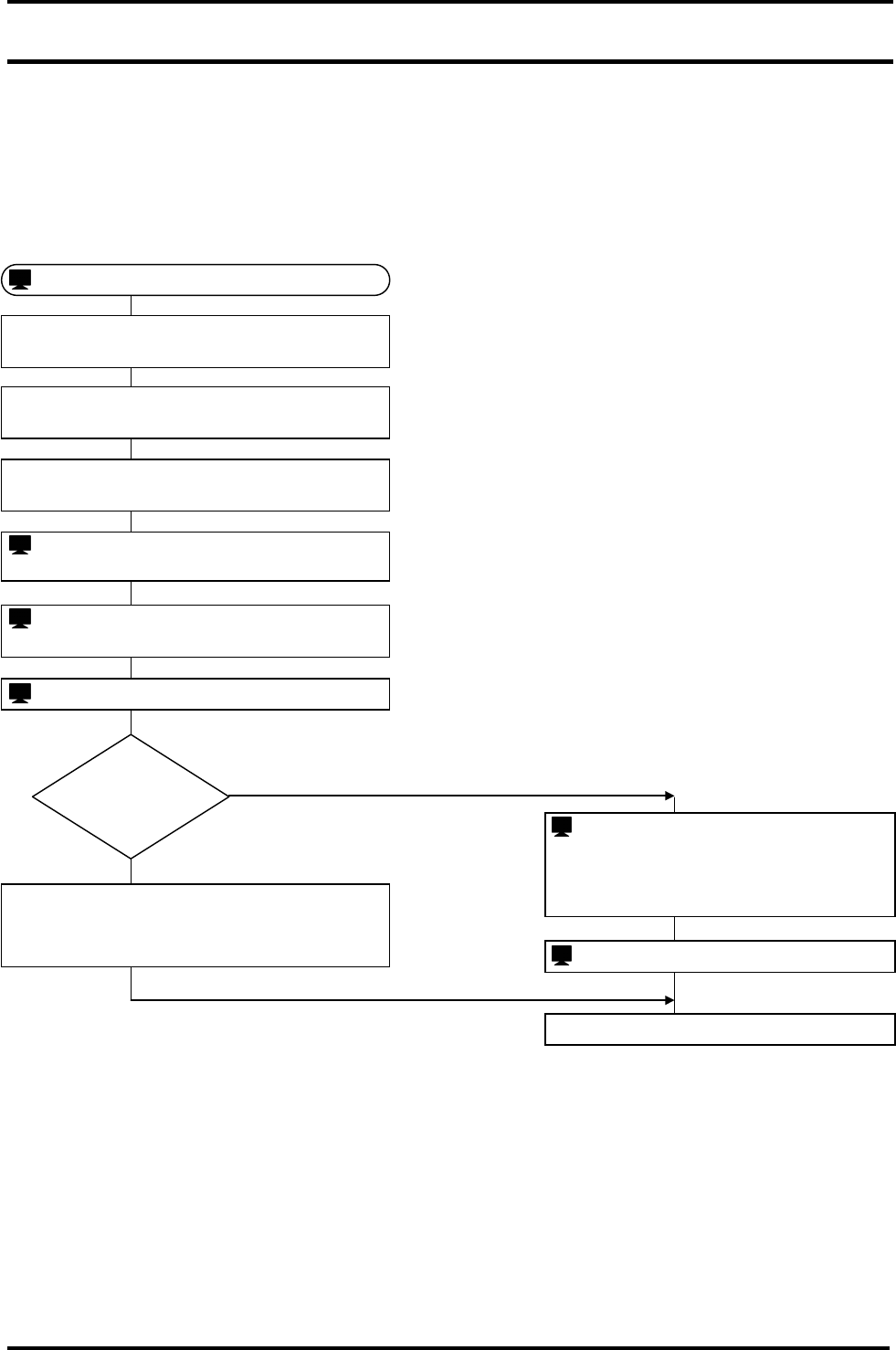

8.5.1 程序块示教步骤
=提示= 1
如果轴没有回到原点，会出现返回原点的对话框。在这里可以将轴返回到原点
。
== 载入基板的方法请参照 ‘操作手册 / 调整数据 / 概要 / 载入基板’.
=提示= 2
为使识别监视器清晰地显示，请选择<Ring>(散光) 或 <Spot>(聚光)。
:‘Product Editor’(品种编辑器)
1.
选择“NC”选项
2.
点击要示教的目标程序块
3.
点击<Teaching> (示教) 图标
: ‘Confirmation of PC board’（确认基板）
4.
<Yes>(是)
: ‘Block Teach’(程序块示教)
: ‘‘Confirmation of moving camera’’(确认移动照相机)
5.
<Yes>(是)
=提示= 1
=提示= 2
进行焊盘示教?
6.
使用示教按钮调整让贴装位置可以出现在
相机的中心
: ‘Block Teach’（程序块示教）
8.
<Save & Quit>（保存退出）
: ‘Land Teach’（焊盘示教）
7.
==焊盘示教的步骤请参照‘编程手册
/ 调整数据 / 贴装位置检查 / 焊盘示
教的步骤
