BM122 编程手册 8.11 贴装位置预示教 E34PCC-3F-1 20-B0 8.1 1-5 否 是 焊盘示教 否：还需改变位置 是：只进行确认 贴装位置示教 焊盘示教 8.11.3 贴装位置预示 教的步骤 : ‘Selec ting bloc k’( 选择程序 块 ) 只进行确认？ 完成贴装？ 9. <Clos e> 关闭 : ‘Selec ting bloc k’( 选择程序 块 ) 10. <Clos e&…

100%1 / 248
BM122
编程手册
8.11 贴装位置预示教
E34PCC-3F-120-B0
8.11-4
Midpoint of outer side
of land direction
如何对准照相机位置
如何对准照相机位置 示教顺序
QFP
将照相机中心和焊盘中心对齐
SOP
1. X, Y, θ
示教过程中，表示和生产程序相关的程序块的贴装位置和贴装角度。
示教了全部焊盘后，显示从焊盘位置计算出的贴装位置和贴装角度。
2. 目标元件
指定焊盘的方向
3. <Next> (下一步)
进行到下一个焊盘示教窗口。
照像机中心
焊盘
照像机中心
或
焊盘
焊盘的外部角
焊盘的巾中心和外
侧的边
BM122
编程手册
8.11 贴装位置预示教
E34PCC-3F-120-B0
8.11-5
否
是
焊盘示教
否：还需改变位置
是：只进行确认
贴装位置示教
焊盘示教
8.11.3 贴装位置预示教的步骤
: ‘Selecting block’(选择程序块)
只进行确认？
完成贴装？
9.
<Close>关闭
: ‘Selecting block’(选择程序块)
10.
<Close>(关闭)
: ‘Production’ (生产)
: ‘Production’(生产)

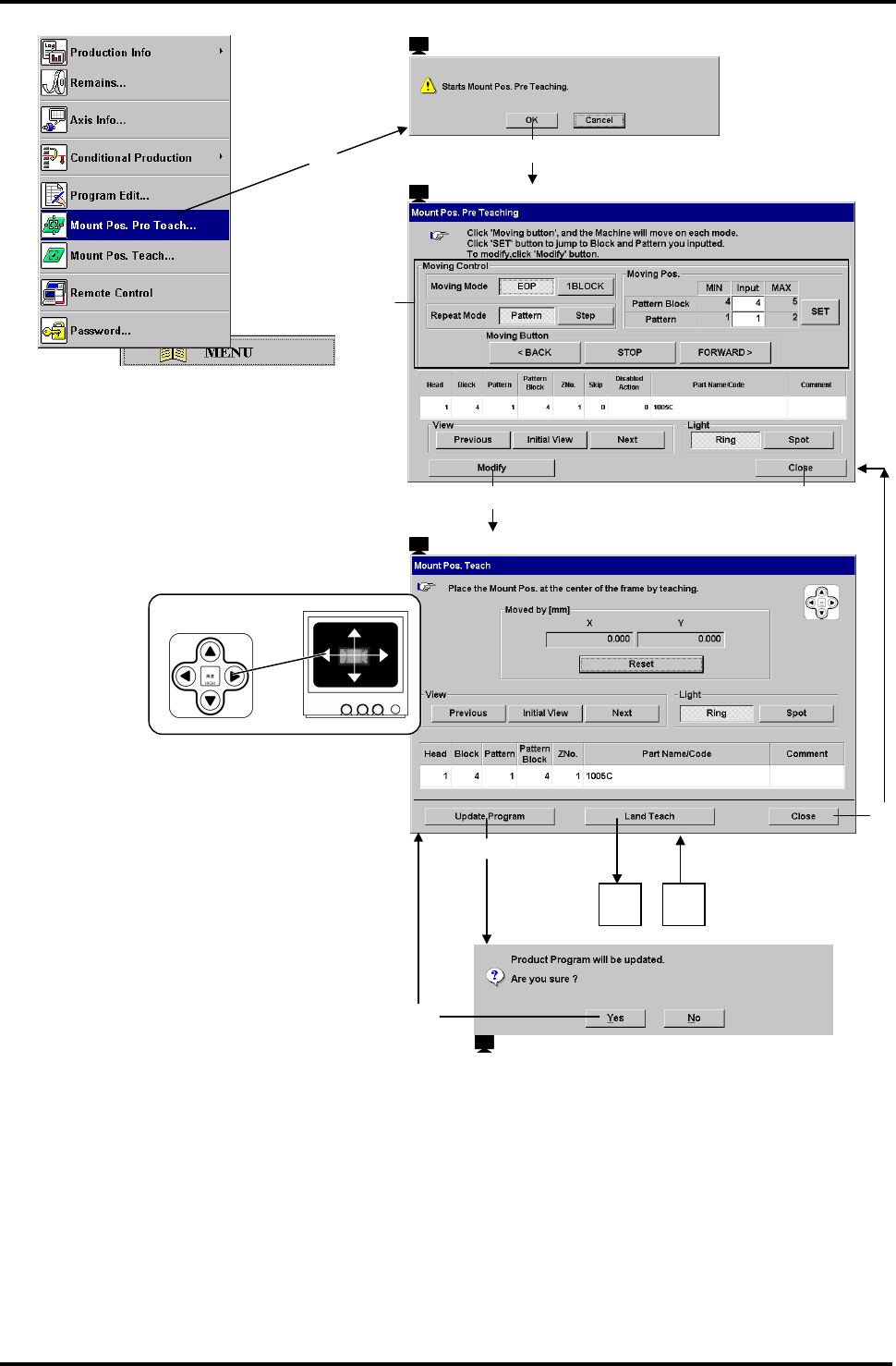

示教方法
1
7.
<Update Program>(更新程序)
: ‘Confirmation of update’ (确认更新)
8.
<Yes>(是)
2
1.
2.
<MENU>(菜单)
/ <Mount Pos. Pre Teach>(贴装位置预示
教)
4.
选择移动模式，通过<Moving Pos.>(移动位
置) 或 ‘移动按钮’ 指定目标程序块。
5.
<Modify>(修改)
: ‘Teach’示教
: ‘Confirmation of execution’(确认执行)
3.
<OK>
6.
使用示教按钮调整，这样安装位置会出现在
照相机中心。
. 对下面进行检查
机器已停止
已选择生产程序
工作台上已设定一块基板
已清除补插模式
操作模式为< AUTO>(自动)
BM122
编程手册
8.11 贴装位置预示教
E34PCC-3F-120-B0
8.11-6
Position change
2.
8.
4.
: ‘Selecting Block’(选择程序块)
: ‘Confirmation of execution’
(
确认执行
)
3.
5.
10.
9.
位置改变
: ‘Confirmation of update’(确认更新)
6.
7.
2. 1.
: ‘Teach’(示教)
