BM122
编程手册
6.2 NC 数据的扩展
E34PCC-3A-110-B0
6.2-1
图形 2
S&R
图形 4
图形 1 图形 3
NC
No.
1
2
3
4
图形 1
图形 2
图形 3
图形 4
No.
5
6
1005R
QFP100P
重复信息
基准图形中的贴装
程序块数据
图形 2 图形 4
图形 1 图形 3
S&R
NC
No.
1
2
3
4
图形
图形
程序块
5
6
7
8
1
2
3
4
1
2
3
4
5
5
5
5
6
6
6
6
1005R
1005R
1005R
1005R
QFP100P
QFP100P
QFP100P
QFP100P
不出现[S&R]选项.
扩展的数据
6.2. NC 数据的扩展
E34PCC-3A-110-B0
6.2.1 多种图形基板数据
多图形基板的 NC 数据表示为基准图形的贴装数据（在[NC]选项卡上）和重复图形（在[S&R]选项上）
对本机器来说，把所有数据扩展到贴装程序块上将比使用重复图形的信息提供更高的生产率。
这被称为‘数据扩展’。
=提示=
在某些情况下，扩展之前数据可更有效地进行
修改。
数据扩展之后，一些项目可能无法修改。
建议在扩展之前先保存数据。
BM122
编程手册
6.2 NC 数据的扩展
E34PCC-3A-110-B0
6.2-2
6.2.2 设定项目
如何扩展
正常:
根据指定程序中的 S&R（步骤重复或图形重复）扩展数
据。
作业:
与图形重复贴装模式相同。但是，数据在被扩展时，应该使在第一个图形范围内的某项吸着作业针对
其余所有图形完成重复操作之后才继续程序操作。
选择数据扩展方式，可使吸嘴更改次数少于图形重复中吸嘴更改次数。
无论指定的 S&R（步骤重复或图形重复）代码是何种，都将以同样的方式扩展数据。
6.2.3 数据扩展
=提示=
扩展后的数据文件图标将变为淡蓝色。
: ‘Select a Name’（选择名称）
3.
输入文件名
1.
选择需要的数据文件。
: ‘Program List’ （程序一览）
2.
[Tool](工具) / [Expand Product program ]
（扩展品种程序）
4.
<OK>
3.
1.
=提示=
2.
:‘Program List’ （程序一览）
: ‘Select a Name’ (选择名称)
4.
BM122
编程手册
6.3 NC 数据的设定项目
E34PCC-3A-020-B0
6.3-1
程序块
6.3. NC 数据的设定项目
E34PCC-3A-020-B0
6.3.1 概要
NC 数据是按照从 1 开始的数值连续顺序的程序块的集合。
每个程序块包括与贴装头（robots）操作相关的信息。
根据使用目的不同，这些信息分为五大类：即[S&R]、 [Distinct mark](鉴别标记)、 [Fiducial mark](基准标
记)、 [NC] 和 [Offset](补偿)。
NC 数据的程序块将分配到以这些选项标注的属性页中。
根据下面显示的优先次序，程序块的编号将以序列号的形式产生。
[Offset](补偿)选项包括与程序块编号不相关的数据。

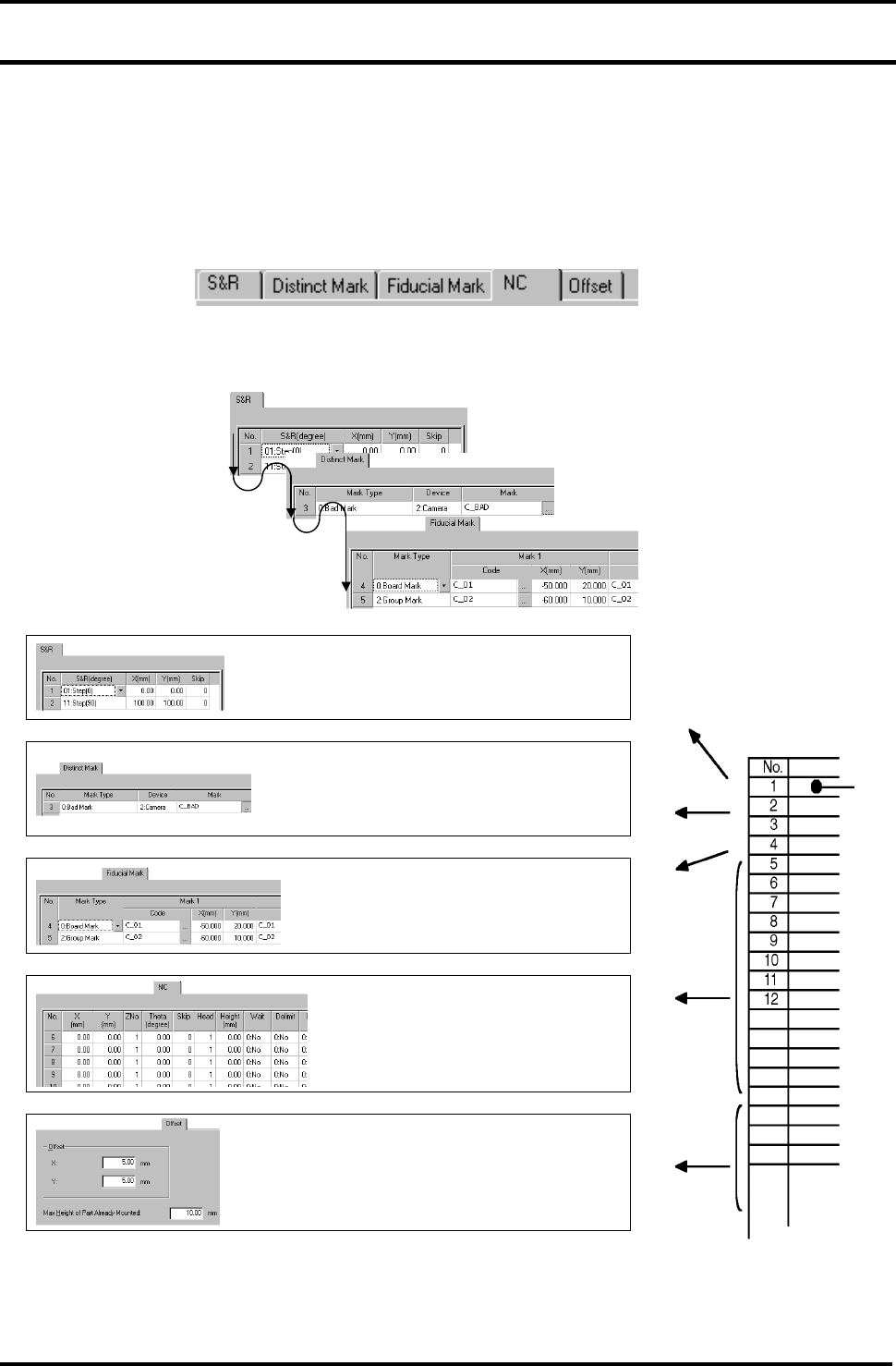

[S&R]
包括多种图形基板的重复情况的指
令。该选项在数据扩展后将不会出现。
[Distinct mark](鉴别标记)
按照基板上的标记提供改变贴装的指
令。
[Fiducial mark](基准标记)
由校正贴装位置的指令组成。
[NC]
包括使用贴装头进行元件贴装的指
令。
[Offset](补偿)
用于调整机器坐标与基板坐标之间的
差异。
