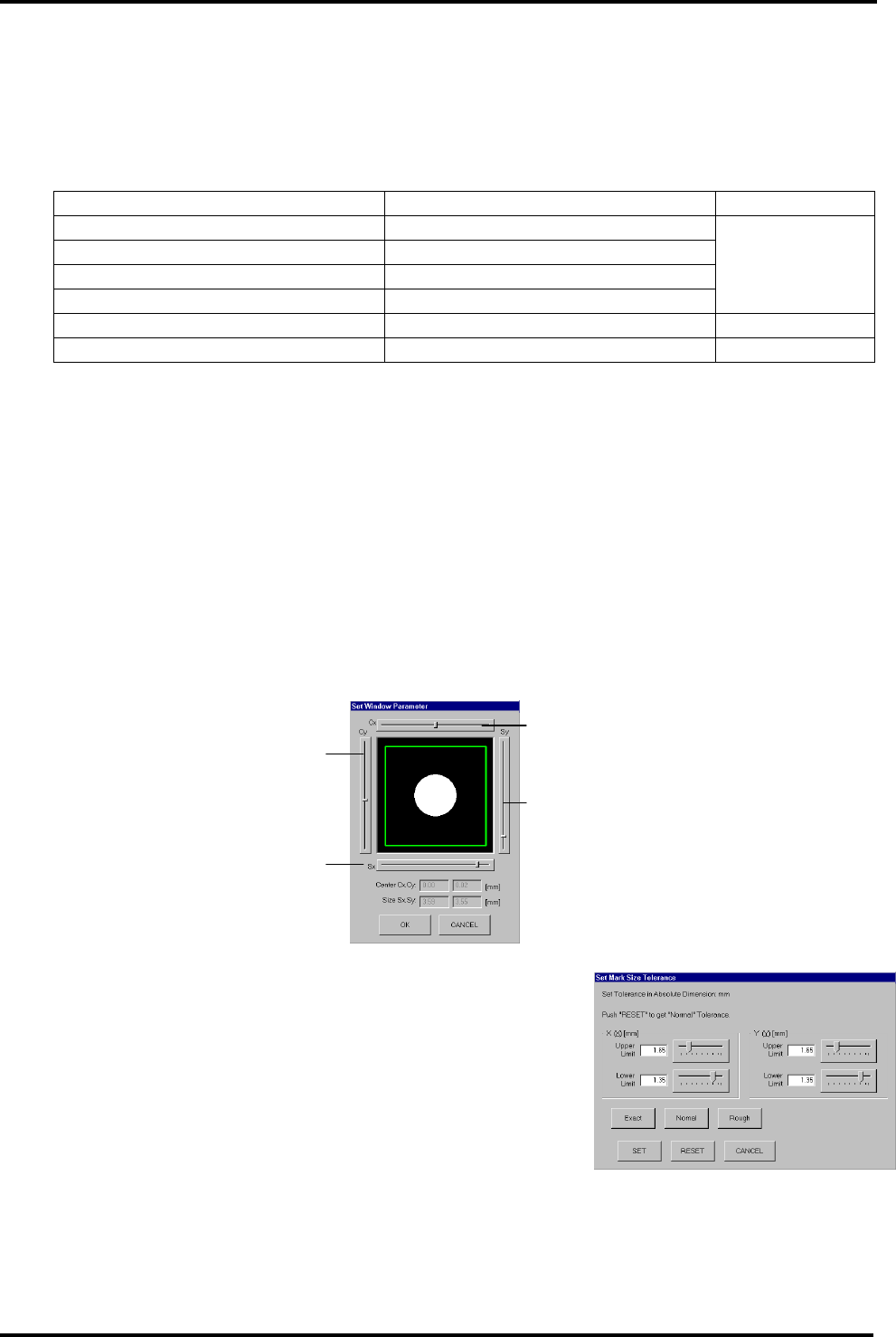

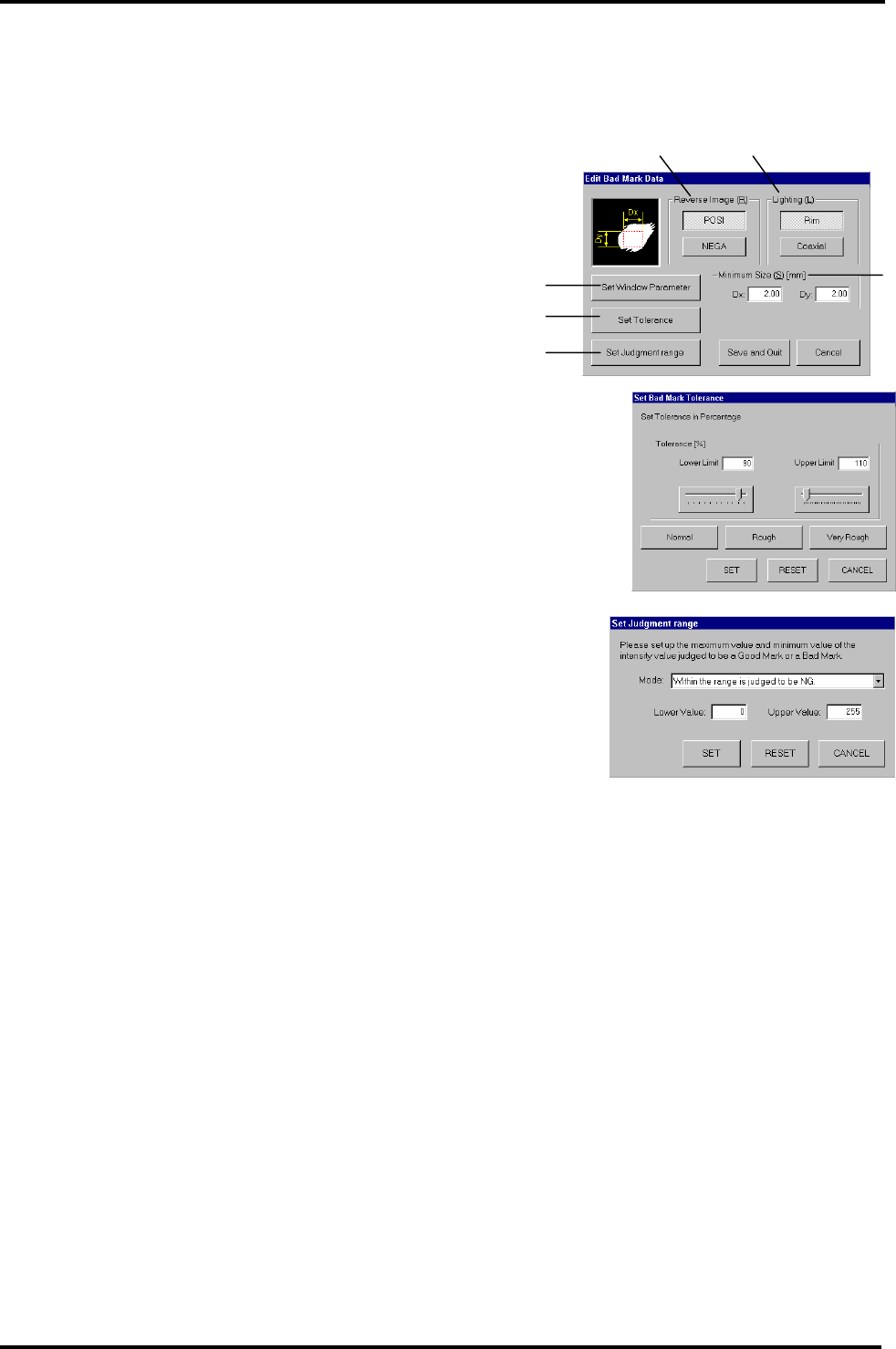

BM122
编程手册
3.1 标记程序库的设定项目
E34PCC-31-010-B0
3.1-3
2.
标记尺寸[mm]
设定 X 方向、Y 方向上基准标记的最长尺寸。
3. 标记宽度 [mm]
设定中空标记的宽度
要测量的部分随标记形状的不同而变化。
4. 标记类型
项目 说明 照明
一般灰色 用作标准标记
一般二进制 用指定的二进制级别来进行识别
一般灰色（高精度） 提供高精度，但需要一定时间处理
一般灰色（噪音图） 供外观不统一的标记使用
环形+点
灰色焊接标记（象一个孔） 供灰色焊接标记使用 点
灰色陶瓷基板（对比度不佳的情况） 当标记和背景的对比较低时使用 环形
5. 图像处理
指定用于标记识别的图像。
选择’Binary’(二进制)，将’Mark Claasification’(标记类型)转换为’Binary General’(一般二进制)。
本选项和标记编辑器窗口中的’Recognition Type’(识别类型)相同，但是它不能更改成鉴别标记。
6. 图像倒置
正： 用白色显示标记，用黑色显示基板。
反： 用黑色显示标记，用白色显示基板.
7. 照明
指定用于识别的照明。
当设定了标记类型后，默认的照明如上表所示。 (需要时可以改变照明)
8. <Set Window Parameter>(设定窗口参数)
在识别照相机的取景范围内，设定窗口的尺寸或中心位置。
9. <Set Tolerance>(设定公差)
设定与输入的标记尺寸相关的公差
<Exact>(精确)： 上限： 105% / 下限：95%
<Normal>(标准)： 上限： 110% / 下限：90%
<Rough>(粗略)： 上限： 120% / 下限：80%
标准值可能在一定程度上按照标记形状或照明而变动。
使用者可以直接输入或用滑动按钮来设定公差
（X 轴方向上移动中心位置）
（Y 轴方向上移动中心位置）
（X 轴方向上改变尺寸）
（Y 轴方向上改变尺寸）
BM122
编程手册
3.1 标记程序库的设定项目
E34PCC-31-010-B0
3.1-4
“坏标记数据编辑”窗口
当识别类型设定为’2: Distict Mark’ (2: 鉴别标记)时，会显示坏标记数据的编辑窗口。
== 详细内容请参照“参考手册 / 机器规格 / 识别标记的规格”。
3.
1. 最小尺寸
在 X 轴和 Y 轴方向上设定鉴别标记的最小尺寸
2. 黑白反转
与“基板标记数据生成画面”相同。
3. 照明点灯
该功能和基准标记数据的编辑窗口中的“照明”相同。
4. 设定窗口参数
该功能和基准标记数据的编辑窗口中的“设定窗口参
数”相同。
5. <Set Tolerance>(设定公差)
与良好的基板相比较，设定基板的允许强度以判断是否加上坏标记。
<Exact>(精确)： 上限：110% / 下限：90%
<Normal>(标准)： 上限：120% / 下限：80%
<Rough>(粗略)： 上限：130% / 下限：70%
标准值可能在一定程度上按照标记形状或照明而变动。
使用者可以直接输入或用滑动按钮设定公差
6. <Set Judgment Range>(设定调整范围)
设定强度的上限和下限值，用来判定基板良好或已经损坏。
方式：
在范围之外判断为不合格（NG）。
在范围之内判断为良好（OK）。
=提示=
选择 <Set Tolerance>“设定公差”或 <Set Judgment range>“设定调整范围”
如果点击了
<Set Tolerance>“设定公差”， <Set Judgment range> “设定调整范围”将不可用，反之
亦然。
点击 <RESET>（重置）将清除设定，并可以使用其他功能。
1.
3. 2.
4.
5.
6.
BM122
编程手册
3.2 标记程序库的创建和编辑
E34PCC-31-020-B0
3.2-1
Create a new
ma
3.2. 标记程序库的创建和编辑
E34PCC-31-020-B0
3.2.1 程序编制流程
== 有关显示标记编辑器窗口的详细内容，请参照“编程手册/ 概述/程序编制概要 /程序和程序库的新
建”。
6.
否：编辑一个已存在的标记
是：新建一个标记
: ‘Mark Editor’（标记编辑器）
: ‘Specify mark code’ (指定标记代码)
2.
输入标记代码
1.
<New> 新建
3.
<OK>
[Find](查找),[Copy Data](复制数据)
5.
<Open>（打开）
: ‘Edit Fiducial Mark Data’or ‘Edit Bad Mark
Data’（编辑基准标记数据或编辑坏标记数据）
8.
设定每个参数
7.
<Define>（定义）
9.
<Save and Quit>(保存退出)
: ‘Mark Editor’（标记编辑器）
10.
<Check Data>（检查数据）
: ‘Confirmation of save’（确认保存）
12.
<Yes> （是）
11.
<Close>（关闭）
4.
从列表中选择想要的标记代码
新建标记吗？
设定想要的识别类型
