2. 已贴装元件的最大高度 mm
设定在前面过程中已经贴装的元件的最大高度（厚度）。
在基板上贴装元件时，在贴装过程中，以该数值加上几毫米来降低除贴装头以外的头将减少 H 轴的搬
送。
可输入范围 ：0.00 ~ 25.00 mm
(数据输入范围: 0.00 ~ 25.00 mm)
=提示=
在生产过程中，“max Height of Part Already Mounted”(已贴装元件的最大高度)栏中输入的数值
将永远有效。
如果贴装了大于设定值的元件，该参数将会在机器上自动更新。
任何一种除元件之外的投影处于基板顶部表面时，将会产生干扰。在设定该参数时，需要考虑该投
影的高度。
BM122
编程手册
6.3 NC 数据的设定项目
E34PCC-3A-020-B0
6.3-5
不允许元件存在的区域。
3 mm
3 mm
元件贴装位置
PCB 原点
基板
元件
X (+)
Y (+)

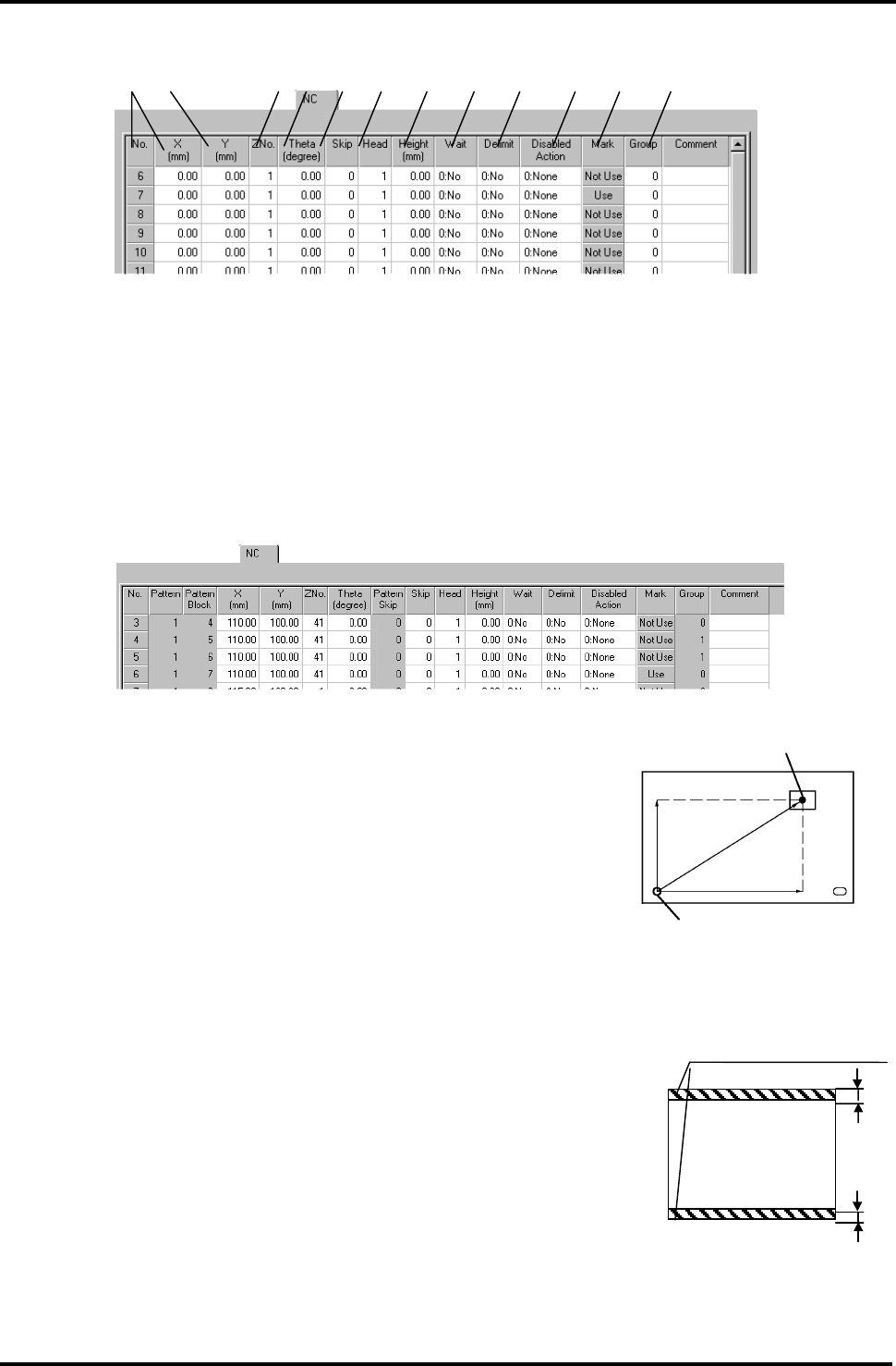

6.3.3 [NC]
=注意=扩展后的数据
下列参数将被加入到[NC]选项中：
图形: 指数据扩展前的图形。
图形程序块: 显示图形中程序块编号。
表示数据扩展前基准图形中的程序块编号。
跳过的图形:在数据扩展前指定是否跳过 S&R（步骤和重复程序块）。
这些参数仅供参考，因而无法编辑。
同样也不能够编辑标记和组代码。
2.
1. X, Y (mm)
设定关于 PCB 原点的元件贴装位置。
输入范围： -999.99 ~ 999.99 mm
=提示=
务必设定关于基板原点的绝对位置数据。
不支持关于先前元件增加的位置数据。
在 Y 方向基板的两个末端之间的 3mm 范围内（该区域为传送导轨的搬送
边缘）不得贴装元件。
设定贴装位置时，必须避开这些区域。
注意在 X 和 Y 方向的可贴装范围随元件尺寸和贴装角度而改变。
==详细内容请参照‘参考手册/机器规格 / PCB 设计标准’
1. 2. 3. 4. 5. 6. 7. 8. 9.
10. 11. 12.
BM122
编程手册
6.3 NC 数据的设定项目
E34PCC-3A-020-B0
6.3-6
基板
0°
180°
270°90°
后 Z 轴料架上的元件供给方向。
角度指定到 180°时:
2.
Z 轴编号
指定将要吸着的元件的进料器。
各进料器分配一个 Z 编号表示其在 Z 轴料架上的一
个特定位置。
输入范围：见右图显示的进料器编号.
3. θ (°)
在基板上贴装元件时，要指定θ轴的角度。
输入范围：0.00 ~ 359.99°
当把元件贴装在基板上时，从上面观察反时针方向转动的元件角度
是正的。
如果同样的进料器设定在后方的 Z 轴料架上，后方进料器元件的方
向正好与前方进料器元件的方向相反。
如果”MACHINE SETUP/Operation Data Setting”(机器设置 / 操作
数据的设定)中的”Parts Direction at Rear Feeder”(后进料器的元件
方向)设定为”Feeder parts are Inversed”(进料器元件倒转)，则后进
料器中的元件将与前进料器元件的贴装方式相同。
==详细内容请参照‘‘参考手册 /机器设置 / 操作数据设定’ [条件
2]’。
使用同样的具有不同缠带方向的元件时，调整元件程序库中的‘姿
态角度’。
== 详细内容请参照“编程手册/建立元件程序库/设定元件程序库的项目/[动作 2]”。
4. 跳过
规定 NC 数据中不会运行的程序块。
更改生产时，在程序选择窗口选择跳过程序块代码。
==详细内容请参照 “操作手册/生产步骤 / 转换 / 选择一个程序”。
0 :复位
运行程序（通常被指定为 0）
7 :无条件跳过
不执行程序块
1 ~ 6,8,9: 有条件跳过
不执行选择程序中指定的程序块。
=提示=
步骤重复和图形重复的参考点是第一个图形的第一个贴装点。
如果跳过程序块的命令设定在第一个图形的第一个贴装点，它将会跳过各个图形的第一个贴装点。
但是，第一个贴装点将作为步骤重复或图形重复中的基准点来起作用。
如果在仅有 1 个程序块组成的 NC 程序中指定‘7’，机器将实现“跳过”操作。。
即使是将要跳过的程序块也可检查以下内容。（如果查找到有不匹配的地方，将会出现错误）
进料器数据中登记的元件代码。（通过 Z 轴编号检查）
用于标记识别的标记代码（标记程序库）。
进料器
进料器
1….40 41…..80
160…121 120…81
