BM122
编程手册
8.4 标记位置示教
E34PCC-3F-130-B0
8.4-4
3.
2.
1.
4.
: ‘Confirmation of moving camera’
5.
7.
8.
标记 1
标记 2
7. 10.
: ‘Mark Position Teach’(标记位置示教)
:‘‘Confirmation of moving camera’’(确认移动照相机)
: ‘Confirmation of PC Board’
(
确认基板
)
: ‘Product Editor’(产品编辑器)
6.
: ‘End of recognition’(识别结束)
9.
BM122
编程手册
8.4 标记位置示教
E34PCC-3F-130-B0
8.4-5

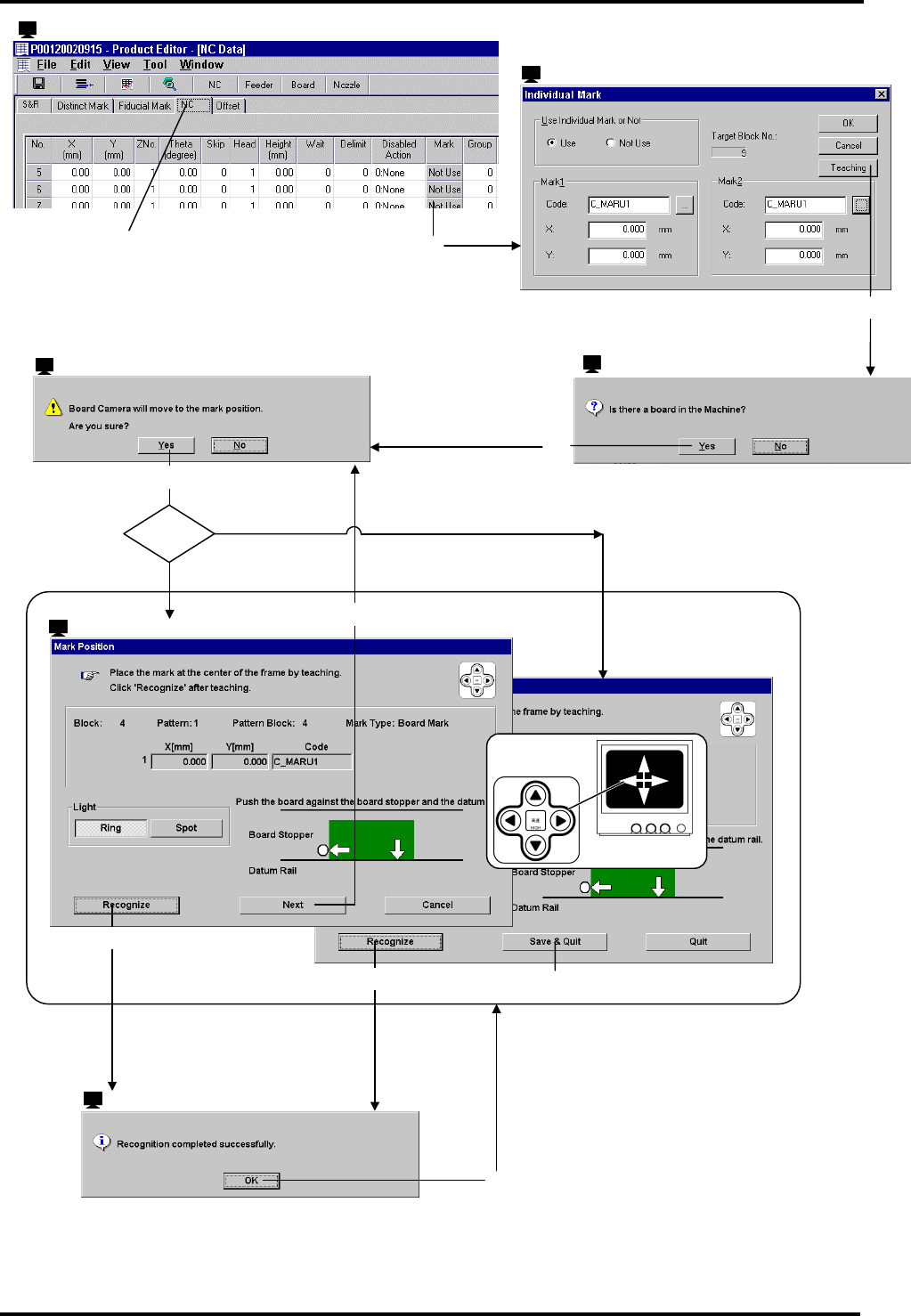

标记 2
标记 1
=提示= 1
=提示= 2
单独标记
=提示= 1
如果轴没有回到原点，会出现返回原点的对话框。在这里可以将轴返回到原点。
=提示= 2
为使识别监视器清晰地显示，请选择<Ring>(散光) 或 <Spot>(聚光)。
: ‘Product Editor’(品种编辑器)
1.
选择[NC]选项
: ‘Confirmation of PC Board’(确认基板)
4.
<Yes>是
6.
使用示教按钮调整，这样标记将会出现在照
相机中心。
: ‘Mark Position Teach’(标记位置示教)
7.
<Recognize> (识别)
: ‘End of recognition’(识别结束)
8.
<OK>
: ‘‘Confirmation of moving camera’’(确认移动照相机)
5.
<YES>
(
是
)
: ‘Mark Position Teach’(标记位置示教)
9.
<Next> 下一步
: ‘Individual Mark’(单独标记)
3.
2
.
点击目标程序块的‘Mark’(标记)栏
10.
<Save & Quit>（保存退出）
设定数据并点击 < Teaching >.示教
BM122
编程手册
8.4 标记位置示教
E34PCC-3F-130-B0
8.4-6
: ‘Confirmation of PC board’
3.
2.
1.
4.
5.
7.
8.
标记 1
标记 2
7. 10.
:‘Mark Position Teach’
(
标记位置示教
)
: ‘‘Confirmation of movin
g
camera’确认移动照相机’’
:‘Confirmation of PC Board’(确认基板)
: ‘Product Editor’‘产品编辑器’
6.
: ‘End of recognition’‘识别结束’
9.
: ‘Individual Mark’‘个别标记’
