BM122 编程手册 4.3 识别数据的设定 E34PCC-3 2-050-B0 4.3-3 6. 7. 4. 5. 中央 +X +Y (2) (3) (1) (4) (5) (6) (7) (8) (8) (9) (10)
BM122
编程手册
4.3 识别数据的设定
E34PCC-32-050-B0
4.3-2

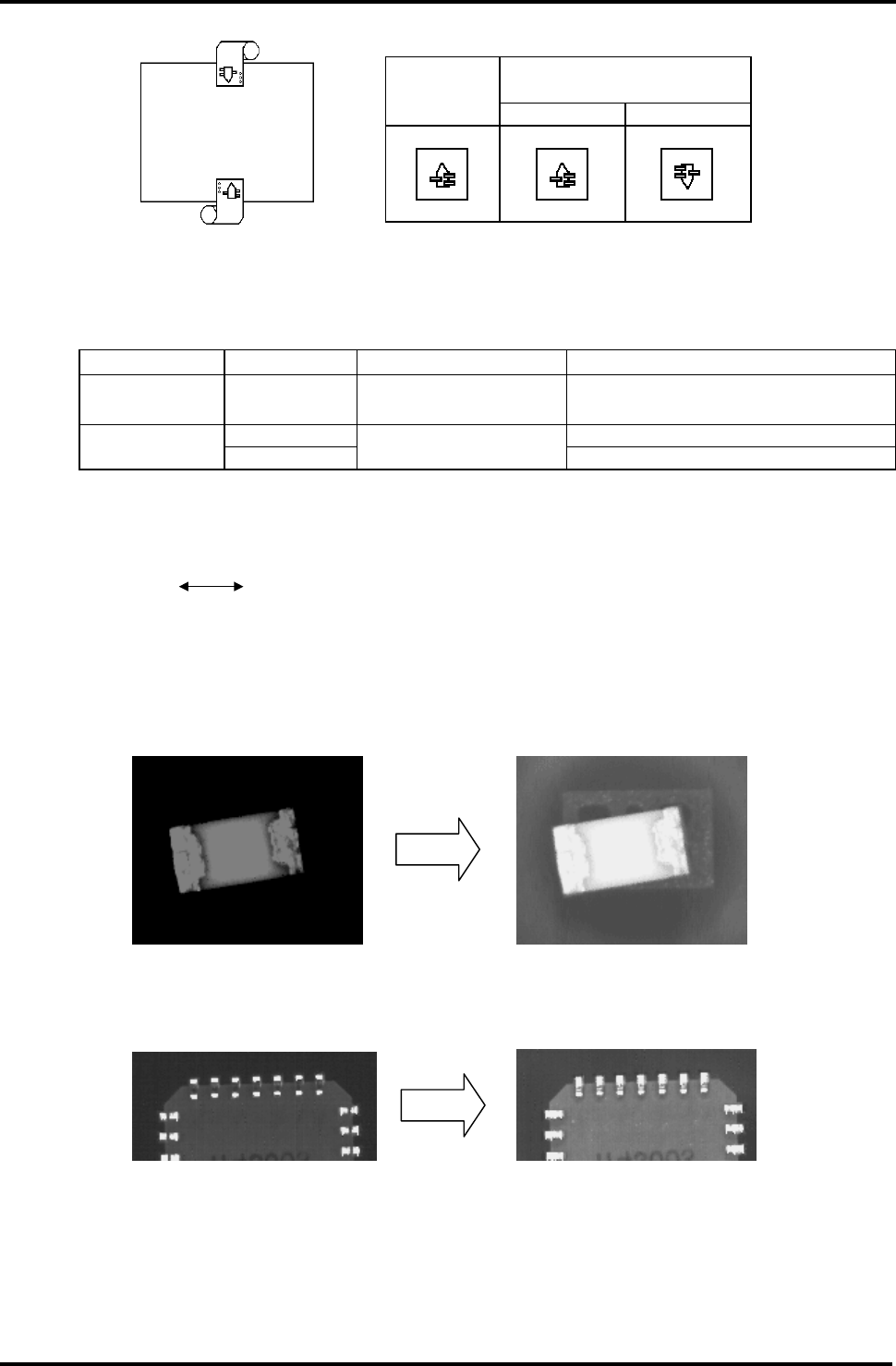

识别照相机图像
后面的元件
前面的
元件
180º ON 180º OFF
3. 传感器和照明
照相机
指定用来识别元件的照相机。
照相机 视野 适用元件 元件外部尺寸
固定照相机(前)
10mm
芯片
0.6 x 0.3 ~ 7
36mm 4 ~ 32
固定照相机(后)
22mm
QFP, 奇异形状
3.3 ~ 18
Upper /Middle /Lower /Light, <Get Default>(上段 / 中段 / 下段/照明＜推荐值＞)
指定光的亮度
0:暗 7:亮
<Get Default>(推荐值)：用作缺省设定（推荐的照明条件）。一般情况下使用该按钮来设定照明。
如果全部照明代码都设定为 0/0/0，即采用推荐值。
根据不同的元件，改变设定会取得更好的效果。
设定亮度使得要侦测用来识别的元件（导线或主体）的亮度保持统一。
例）全部图片暗色显示时
将中段设定为一个较高的值会使图片变亮。
例）导线的中央消失时：
打开下段光照会显示整个导线。
=注意=
下段光照对具有镜面般表面（焊接电镀等）的导线有效。这种情形下，因为背景（吸嘴）也发光，注
意不要使亮度增加太多。
BM122
编程手册
4.3 识别数据的设定
E34PCC-32-050-B0
4.3-3

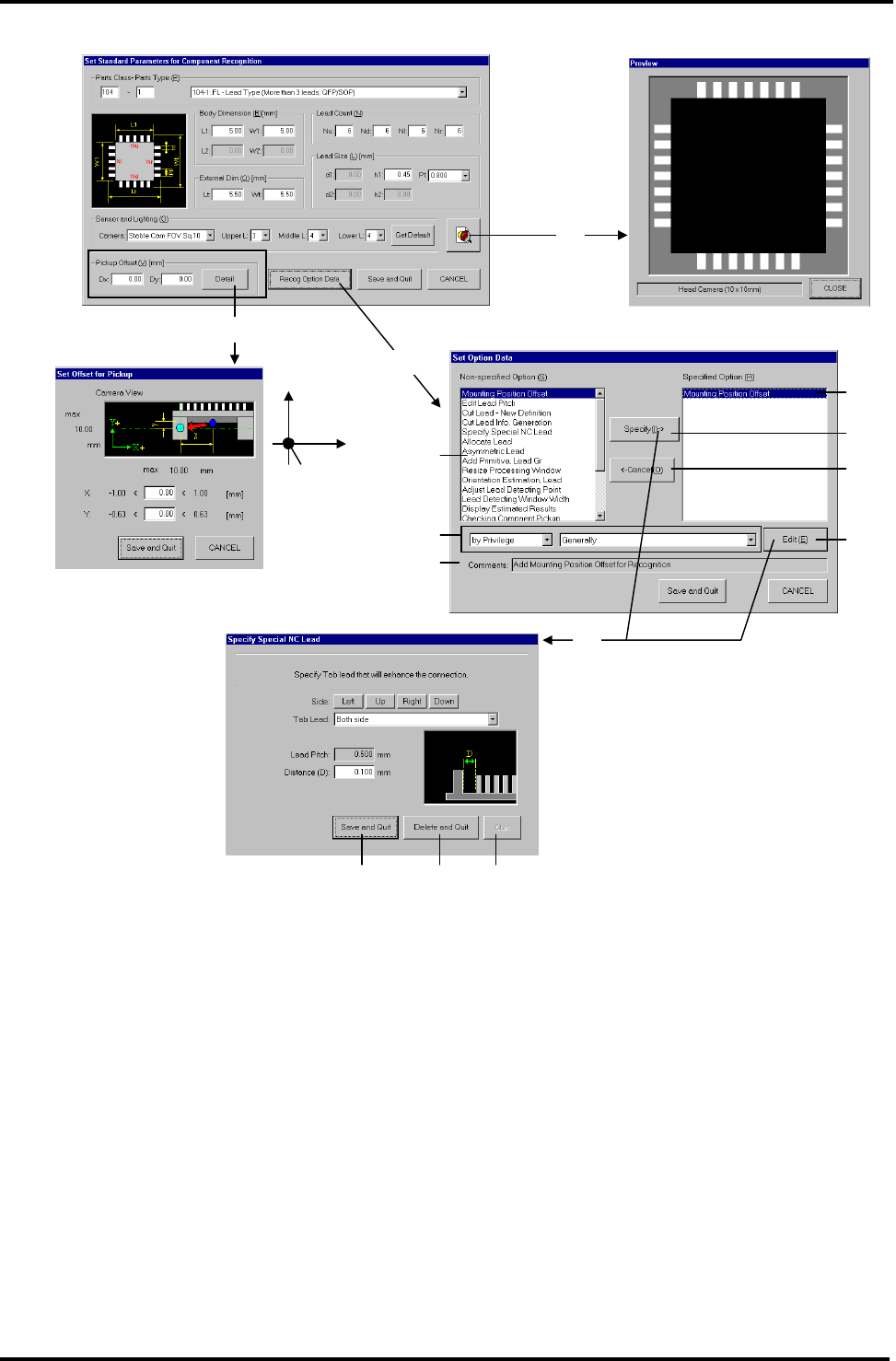

6.
7.
4.
5.
中央
+X
+Y
(2)
(3)
(1)
(4)
(5)
(6)
(7)
(8)
(8) (9) (10)
BM122
编程手册
4.3 识别数据的设定
E34PCC-32-050-B0
4.3-4
4. 吸着偏移[mm]
当元件中心不能吸着时，设定该参数。
输入相对中心的偏移长度。
5. <Preview>(预览)
根据包含设定选项数据窗口的参数在内的设定数据，浏览元件的图片。
如果输入的数据匹配，预览窗口可以供您作视觉判断。
6. <Recog Option Data>(识别选项数据)
(1) 非指定选项
根据选择的元件类别和类型，显示可用的参数。
==详细内容请参照独立分册中‘元件识别数据登入方法’的操作说明。
(2)转换显示选项
确定‘非指定选项’列表中显示的参数级别
根据级别 把显示选项缩小为三个级别：典型 / 通常 / 详细
根据功能 根据功能缩小显示选项的范围
(3)注释
显示在“非指定选项”列表中选择的参数说明。
(4) 指定的选项
显示现有参数的列表。
不可用的参数已经登记过了。
(5) <Specify>(指定)
从“非指定选项”列表中选择一个参数后，点击该按钮将打开相应的编辑窗口。
点击<Save and Quit>(保存退出) (8) 或 <Quit>(退出) (10)按钮将参数加入到“指定的选项”列表。
加入的参数可以在后面使用。
在编辑窗口中点击<Delete and Quit>(删除退出) (9) 将从“指定选项”列表中删除选择的参数。
=提示=
应该一个一个地登记参数，多个参数不能一次登记。
(6) <Cancel)(取消)
选择<Cancel>(取消) 将删除来自“指定选项”列表的已选参数，并禁用该参数。
(7) <Edit>(编辑)
对应于“指定选项”列表中选择的参数，打开其编辑窗口。
7. 选项参数窗口通用的按钮
(8) <Save and Quit>(保存退出)
保存更改的内容。
(9) <Delete and Quit>(删除退出)
从“指定选项”列表中删除选择的参数，使之不能被使用。
(10) <Quit>(退出)
不进行任何更新而关闭窗口。
