BM122 编程手册 8.11 贴装位置预示教 E34PCC-3F-1 20-B0 8.1 1-2 1. 移动模式 选择移动方式：是连续 地移动还是一 个程序块接一个程 序块的移动。 机器停止后，才能切换 该模式。 2. 重复模式 用来指定 <Patte rn>( 图形 ) 和 <Step >( 步 ) 之间多种图 形中检查程序块 的模式。 机器停止后，才能切换 该模式。 3. 移动位置 直接指定目标程序块和 图…
BM122
编程手册
8.11 贴装位置预示教
E34PCC-3F-120-B0
8.11-1
8.11. 贴装位置预示教
E34PCC-3F-120-B0
要设定的数据：
通过进行贴装位置示教和焊盘示教来设定生产程序中 NC 数据的 X/Y 坐标（贴装位置）。
8.11.1 概要
该功能用于在没有贴装元件的情况下连续或按程序块检查贴装位置，并在需要时进行示教。
选择一个生产程序，设定为<AUTO>(自动) 模式。然后点击<Mount Pos. Pre Teach>(贴装位置预示教) 。
贴装头将移动，使得贴装位置出现在基板照相机的中心。这允许使用者检查贴装位置并进行示教。
贴装位置示教：直接示教贴装位置。
焊盘示教：通过示教焊盘确定贴装位置。
=提示=
这项功能只能用于< AUTO >(自动) 模式。
在使用这项功能前，请确认补插不可使用。执行该功能后，将丢失未贴装程序块的存储。
另外，请确认基板在工作台上。
通过标记识别进行校正之后，照相机移至贴装位置。
8.11.2 项目说明
程序块选择窗口 / 示教窗口
1.
3.
2.
4.
5.
6.
7.
9.
7.
8.
6.
5.
10.
: ‘Teaching’(示教)
: ‘Choosing block (选择程序块)
BM122
编程手册
8.11 贴装位置预示教
E34PCC-3F-120-B0
8.11-2
1. 移动模式
选择移动方式：是连续地移动还是一个程序块接一个程序块的移动。
机器停止后，才能切换该模式。
2. 重复模式
用来指定<Pattern>(图形) 和 <Step>(步)之间多种图形中检查程序块的模式。
机器停止后，才能切换该模式。
3. 移动位置
直接指定目标程序块和图形，然后按<Set>(设置)移动至指定的程序块。
选择与多个图形相关的生产程序时，显示该图形区域。
4. 移动按钮
在目前选择的移动模式和重复模式下执行预示教。
<FORWARD>(前进): 前进至下一个程序块。
<BACK>(后退): 返回前一个程序块。
<STOP>(停止): EOP 模式下停止操作。
5. 程序块数据
显示目前正在显示的图象的程序块信息。
6. 视野
当元件比基板照相机的视野大时使用。
改变视野使得能够更正贴装位置之外的位置。
<Initial View>(初始视野) ：返回到贴装位置（元件中心）。
7. 照明
用<Ring>(散光) 和<Spot>(聚光) 来转换照明，使画面清晰可见。
8. 以[mm]来移动
表示 X 和 Y 坐标方向上照相机的移动。
点击<RESET>(复位)
以指定当前的位置作为基准位置。坐标（X，Y）重新设置为（0，0）。
=提示=
照相机视野的中心不是总设定至元件的中心。
使用下列步骤，改变基准位置，并在该位置进行示教。
照相机中心和元件中心不匹配时
将照相机中心和元件中心对齐，并点击<RESET>(复位)
当全部图像不能显示在监视器上，元件过大贴装位置难以确认时
把照相机中心和元件的一个角或任何其他可辨认的部分对齐，然后按下<RESET>(复位) 。
9. <Update Program>(更新程序)
在生产程序中更新贴装位置数据。
10 <Land Teach>（焊盘示教）
打开焊盘示教窗口。
散光
聚光
BM122
编程手册
8.11 贴装位置预示教
E34PCC-3F-120-B0
8.11-3
视野
方向标记
(右侧为上边)
元件框 元件框（元件的左边处于被显示状态）
视野
方向标记
(上侧为上边)

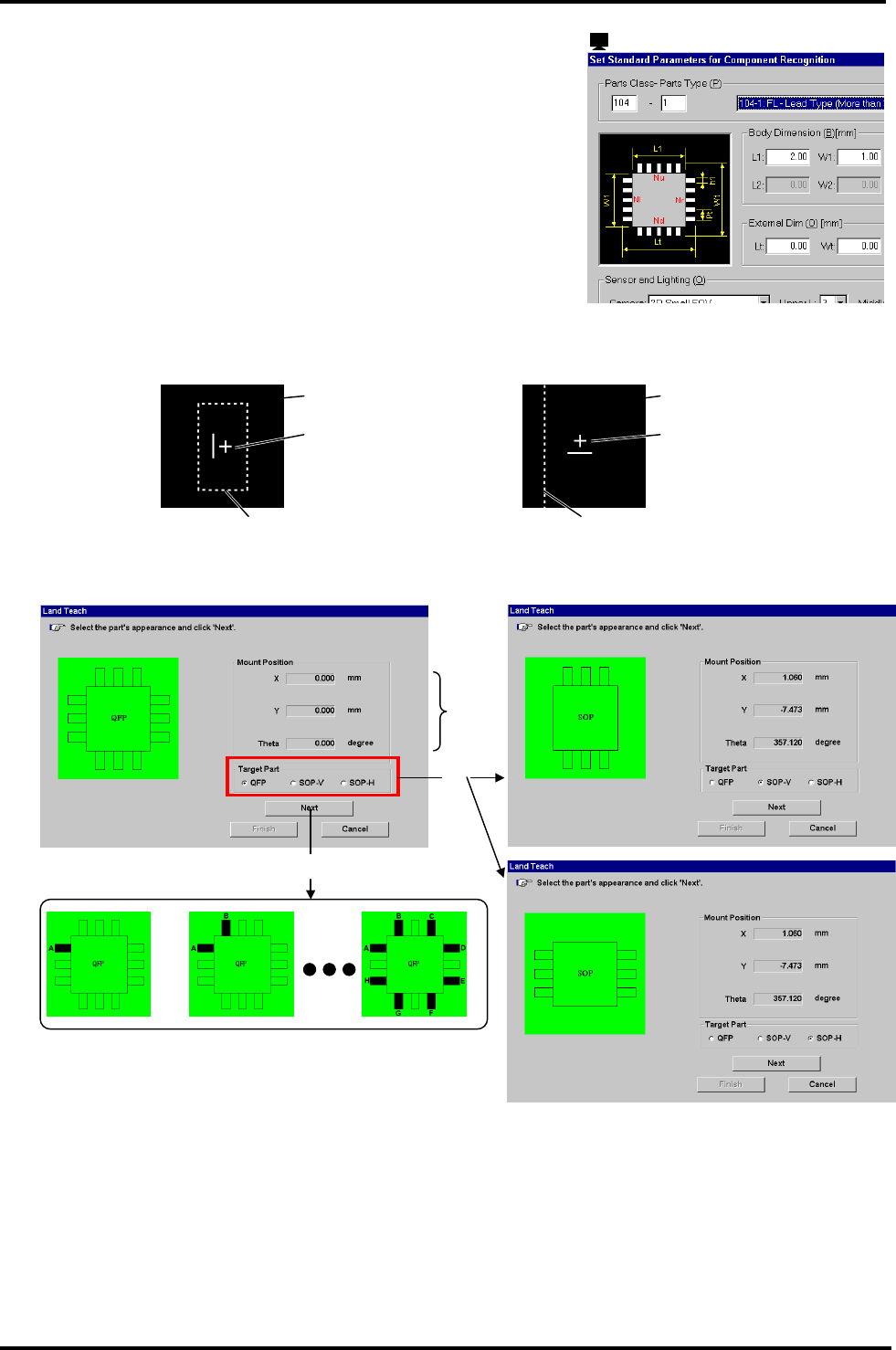

关于识别图像的显示
元件框
用虚线显示元件外形尺寸（有引线时则为引线的外形尺寸）。
当元件太大而不能进入视野时，仅显示能观察到的部分。
整个元件框均处于视野外时不显示。
方向标记
在元件程序库内，用+字标记显示上边方向（即元件识别数
据中 L1 的边）。
显示示例
小型元件场合 大型元件场合
焊盘示教窗口
2.
1.
3.
: ‘Part Library’
