BM122
编程手册
6.3 NC 数据的设定项目
E34PCC-3A-020-B0
6.3-16

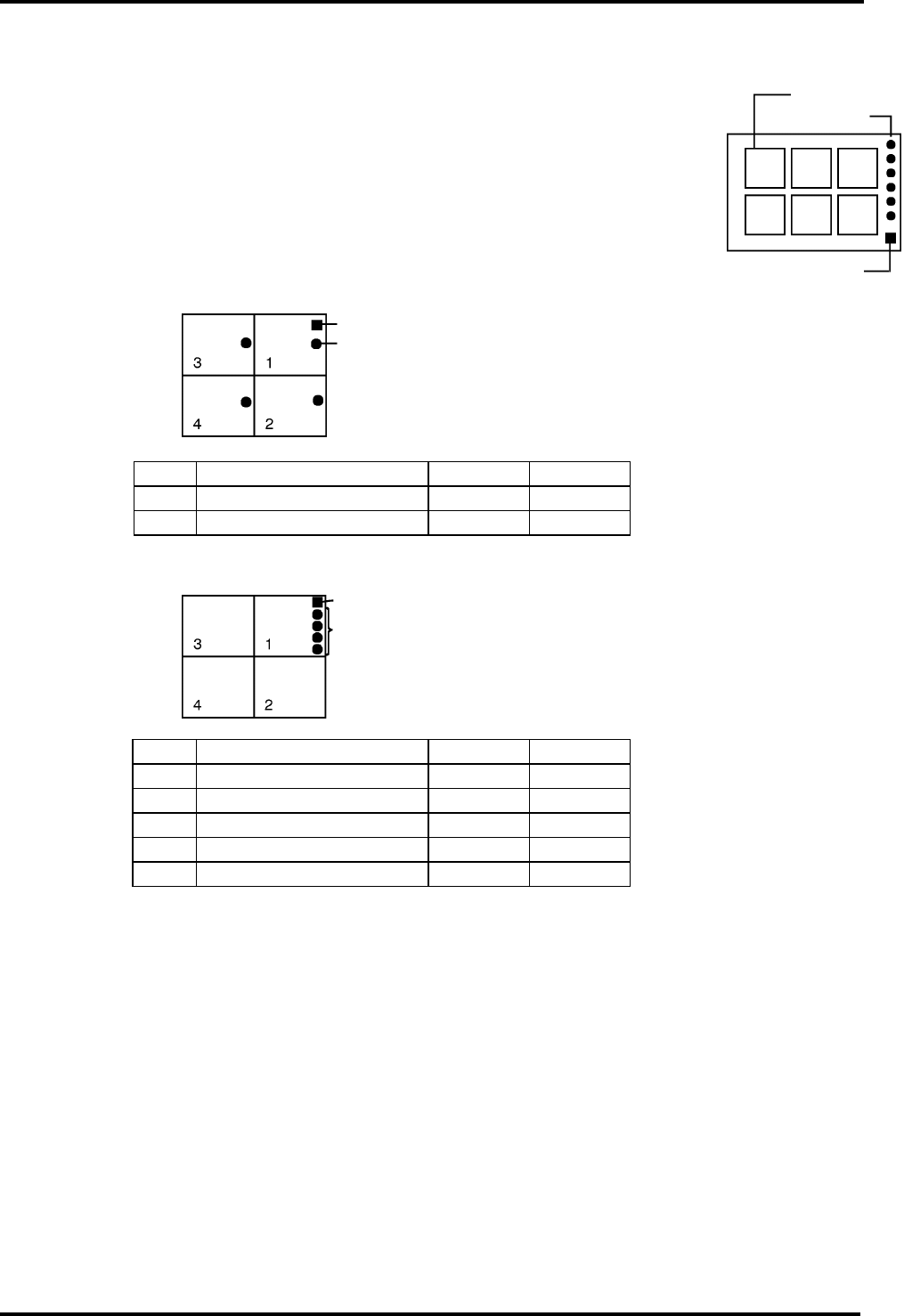

图形
坏标记
主要鉴别标记
主鉴别标记(Xa, Ya)
坏标记 (X1, Y1)
主鉴别标记(Xa, Ya)
一组坏标记 (X1, Y1)
(X2, Y2)
(X3, Y3)
(X4, Y4)
主鉴别标记
单独提供一个主要的坏标记来节省标记识别的时间。使用该标记，所有图形都将不带识别标记，认为合格。
坏标记的结合使用
主鉴别标记用来表示各个图形的坏标记。
无论是坏标记或是坏标记组均可用。
例. 数据例子
在[S&R] 页上,对 4 个程序块进行重复设定.
在有坏标记的程序块上建立一个主要的程序块.
1) 坏标记
编号 标记类型
X(mm) Y(mm)
→
5
1: 主鉴别标记
Xa Ya
6
0: 坏标记
X1 Y1
2) 坏标记组
编号 标记类型
X(mm) Y(mm)
→
5
1: 主鉴别标记
Xa Ya
6
2: 坏标记组
X1 Y1
7
2: 坏标记组
X2 Y2
8
2: 坏标记组
X3 Y3
9
2: 坏标记组
X4 Y4
BM122
编程手册
6.3 NC 数据的设定项目
E34PCC-3A-020-B0
6.3-17
6.3.6 [Fiducial Mark](基准标记)
=注意=扩展后的数据
下列是增加到基准标记选项中的参数：
图形: 指数据扩展前的图形。
图形程序块: 显示图形中的程序块编号。
表示数据扩展前基准图形中程序块的编号。
图形跳过: 说明数据扩展前是否要跳过本步骤和重复本程序块[S&R]。
这些参数仅供参考，因此无法编辑。
也不可对 “标记类型”、 “类型”、 “标记形状代码”、“跳过”和“组”进行编辑。
5.
1. 标记类型
设定需要更正的标记类型。
0:基板标记 1: 图形标记 2: 标记组
2. 代码
指定要使用的标记的形状代码。把代码输入到标记号 1 和标记号 2 中。
输入范围：8 个字符以内。
=提示=
可以输入来自标记程序库的标记代码。
此时，务必关闭标记编辑器窗口。
1) 选择标记列，并点击‘Browse’(浏览)按钮。
2) 选择代码。
1. 2. 3. 5. 4.
1.
2.
BM122
编程手册
6.3 NC 数据的设定项目
E34PCC-3A-020-B0
6.3-18
3.
X,Y (mm)
设定标记的 X/Y 坐标。把坐标值输入到标记号 1 和标记号 2 中。
输入范围: -999.99 ~ 999.99 mm
4. 跳过
指定需要跳过的程序块。
更改生产时，在程序选择窗口中选择跳过程序块的代码。
==详细内容请参照“操作手册/ 生产步骤/ 转变 /选择程序”
0:Reset(复位)
运行本程序（通常被指定为 0）
7:Unconditional Skip(无条件跳过)
不执行本程序块。
1 ~ 6,8,9: Conditional Skip(有条件跳过)。
不执行在选择程序时指定的程序块。
5. 组
组标记表示鉴别组的编号。
这里指定的编号在[NC]页中将设定为“组”。
该选项不可与组标记以外的标记一起使用。
有效输入范围: 0 ~ 10
（数据输入范围: 0 ~ 200）
