BM122
编程手册
8.8 创建元件数据
E34PCC-3F-090-B0
8.8-15

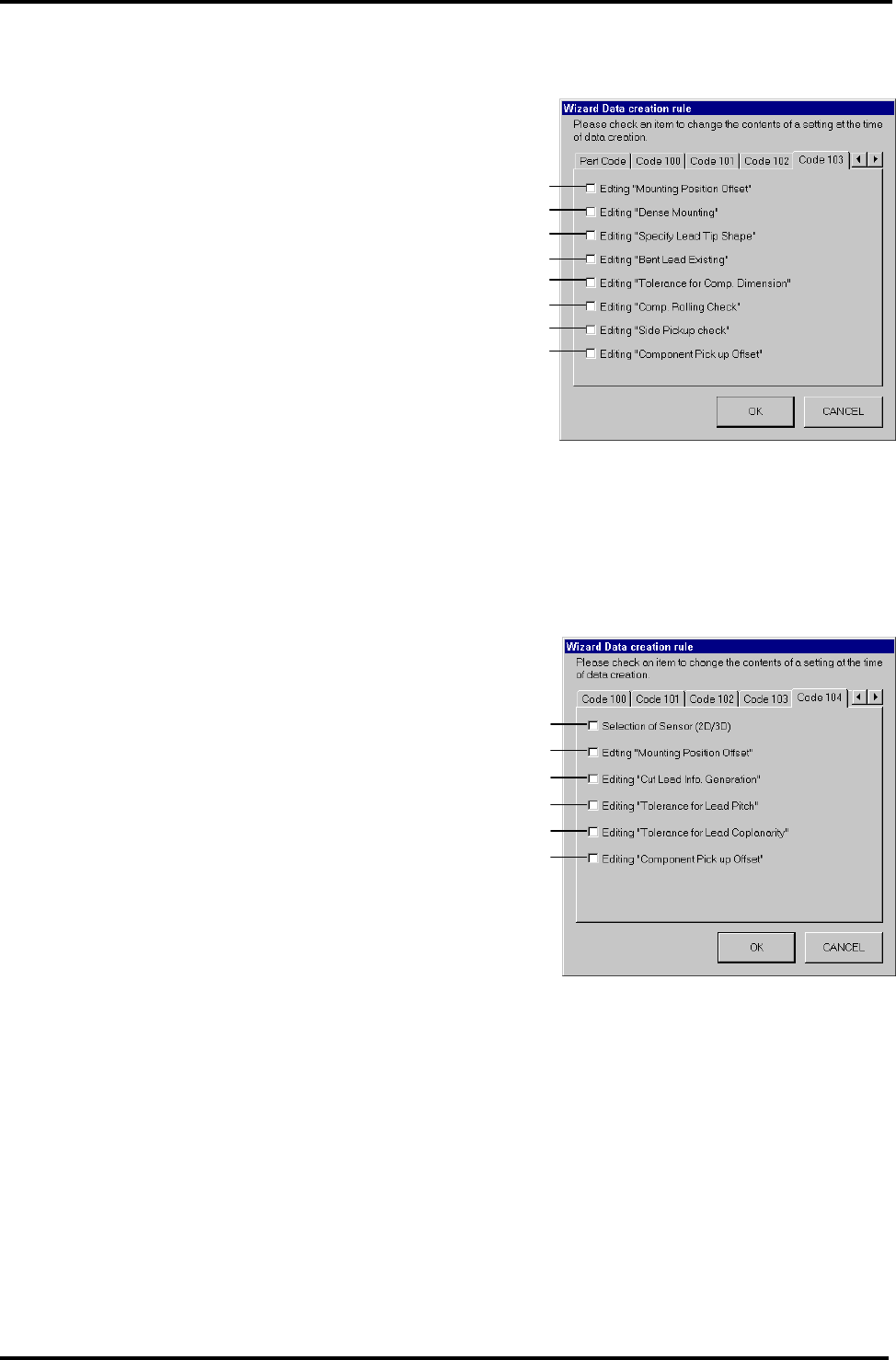

[Code103](代码 103)
该选项包含元件类别 103 的项目
1. 编辑“Mounting Position Offset”(贴装位置偏差)(G)
元件中心和识别中心位置不匹配时，要确认该方框。
2. 编辑“Dense Mounting”(密集贴装) (H)
在进行密集贴装时，要确认该方框。
3. 编辑“Specify Lead Tip Shape”
(指定导线尖端形状) (L)
主体尖端不直时，要确认该方框。
4. 编辑“Bent Lead Existing”(存在弯曲导线) (M)
导线弯曲时，要确认该方框。
5. 编辑“Tolerance for Comp.Dimension”
(元件尺寸的公差) (I)
严格或大概地检查元件尺寸时，要确认该方框。
6. 编辑“Comp.Rolling Check”(元件翻转检查) (O)
由于弯曲的吸着表面，元件可能翻转，这时要确认该方框。
7. 编辑“Side Pickup Check”(侧面吸着检查) (N)
在检查 2 导线元件来侧面吸着时，要确认该方框。
8. 编辑“Component Pick up Offset”(元件吸着偏差) (K)
在偏离中心位置吸着一个元件时，要确认该方框。
[Code 04](代码 104)
该选项包含元件类别 104 的项目
1. 选择传感器 (2D / 3D) (P)
即使选择它，该功能对这台机器仍不起作用。
2. 编辑<Mount Position Offset>(贴装位置偏差) (G)
元件中心和识别的中心位置不匹配时，要确认该方框。
3. 编辑“Cut Lead Info.Generation”
(切断导线的信息生成)(Q)
如果切断的导线位置不一致，且不能自动设定时，要确认
该方框。
4. 编辑“Tolerance for Lead Pitch”(导线跨距公差) (R)
严格或大概地检查导线跨距时，要确认该方框。
5. 编辑“Tolerance for Lead Coplanarity”
(导线共面性公差) (S)
即使选择它，该功能还是对这台机器不起作用。
6. 编辑“Component Pick up Offset”(元件吸着偏差) (K)
在偏离中心位置吸着一个元件时，要确认该方框。
1.
2.
3.
4.
5.
6.
7.
8.
1.
2.
3.
4.
5.
6.
BM122
编程手册
8.8 创建元件数据
E34PCC-3F-090-B0
8.8-16

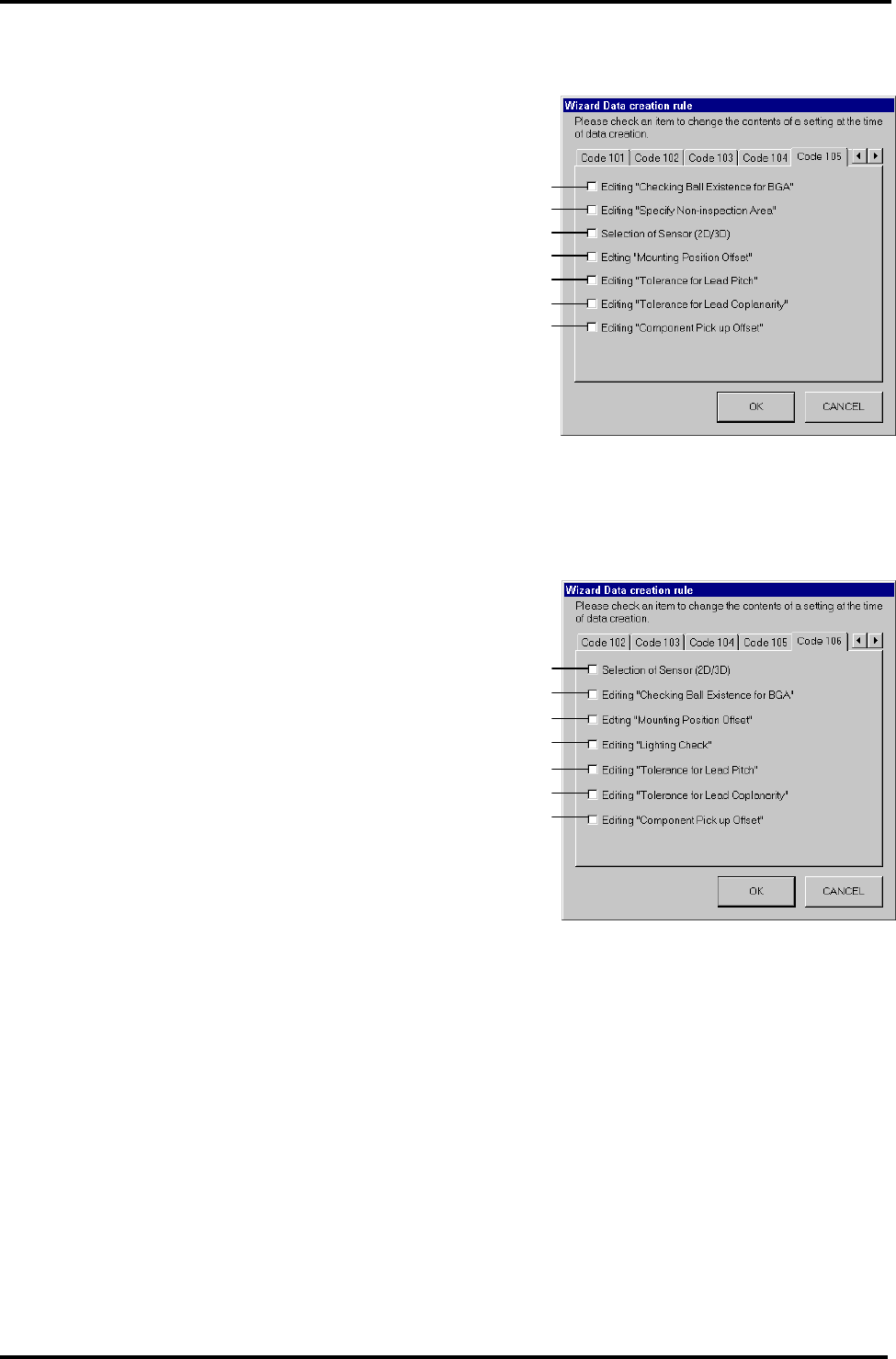

[Code105](代码 105)
该选项包含元件类别 105 的项目
1. 编辑“Checking Ball Existence for BGA”
(BGA 球存在的检查) (T)
编辑“BGA 球存在公差的检查”时，要确认该方框。
2. 编辑“Specify Non-inspection Area”(指定非检查区
域) (U)
在检查指定的非检查区域（这里不存在球体）时，要确认
该方框。
3. 选择传感器 (2D / 3D) (P)
即使选择它，该功能还是对这台机器不起作用。
4. 编辑“Mounting Position Offset”(贴装位置偏差)(G)
元件中心和识别的中心位置不匹配时，要确认该方框。
5. 编辑“Tolerance for Lead Pitch”(导线跨距公差) (R)
严格或大概地检查导线跨距时，要确认该方框。
6. 编辑“Tolerance for Lead Coplanarity”
(导线共面性公差) (S)
即使选择它，该功能还是对这台机器不起作用。
7. 编辑“Component Pick up Offset”(元件吸着偏差) (K)
在偏离中心位置吸着元件时，要确认该方框。
[Code106](代码 106)
该选项包含元件类别 106 的项目
1. 选择传感器 (2D / 3D) (P)
即使已选择，该功能对这台机器仍不起作用。
2. 编辑“Checking Ball
Existence for BGA”
(BGA 球存在的检查) (T)
严格或大概地检查所有球体时，要确认该方框。
3. 编辑“Mounting Position Offset”(贴装位置偏差) (G)
元件中心和识别中心位置不匹配时，要确认该方框。
4. 编辑“Lighting Check”(照明检查)(V)
在检查元件表面亮度来相反吸着时，要确认该方框。
5. 编辑“Tolerance for Lead Pitch”(导线跨距公差) (R)
严格或大概地检查导线跨距的公差时，要确认该方框。
6. 编辑“Tolerance for Lead Coplanarity”
(导线共面性公差) (S)
即使选择它，该功能还是对这台机器不起作用。
7. 编辑“Component Pick up Offset”(元件吸着偏差) (K)
在偏离中心位置吸着元件时，要确认该选项
1.
2.
3.
4.
5.
6.
7.
1.
2.
3.
4.
5.
6.
7.
BM122
编程手册
8.8 创建元件数据
E34PCC-3F-090-B0
8.8-17

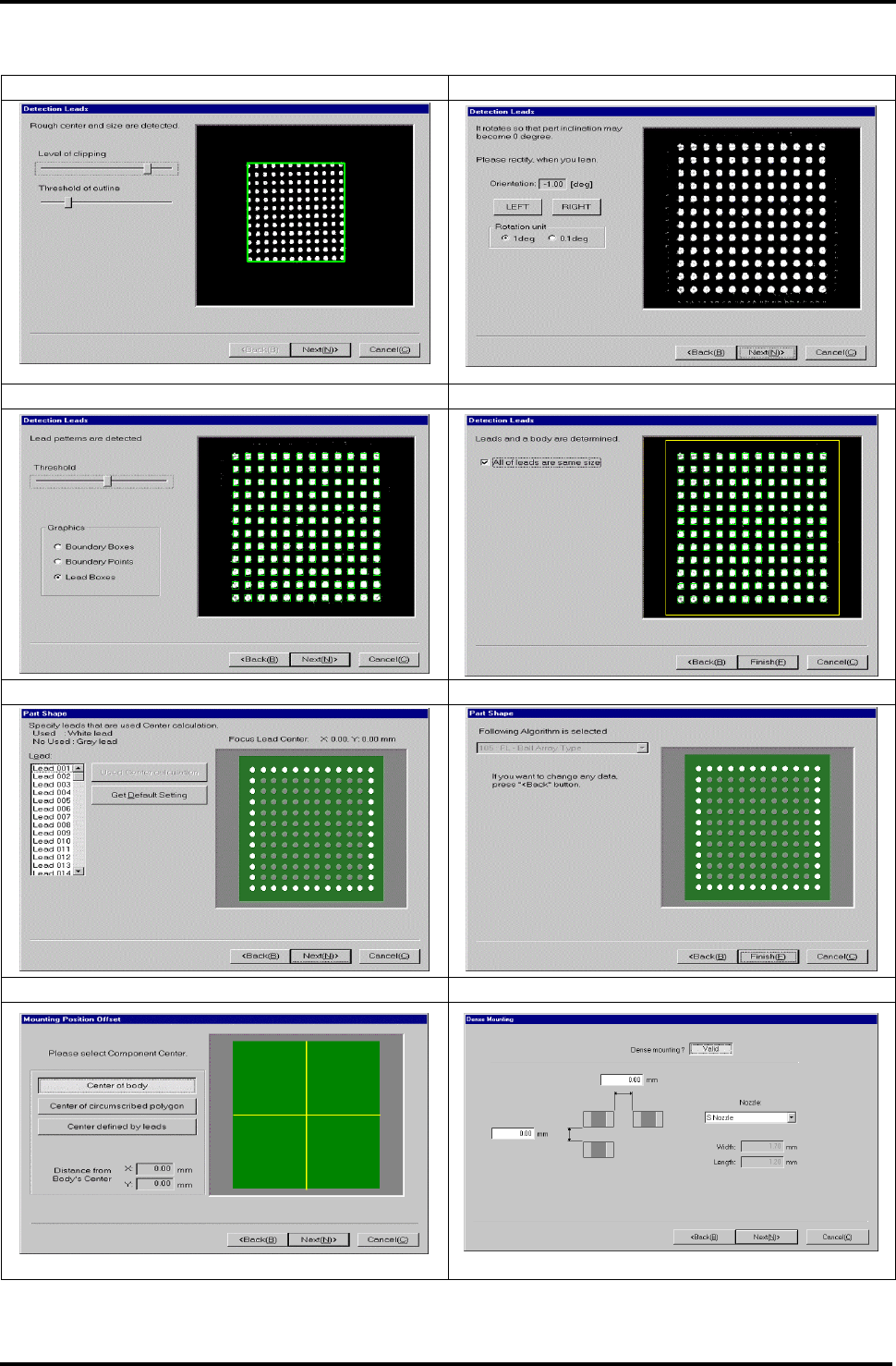

8.8.6 标准和选项数据设定的窗口列表
A
检测导线
B
改变旋转补偿结果
C
改变阈值
D
检查/编辑主体和电极
E
为中心计算更换导线
F
改变选择的算法
G
设定贴装偏差
H
设定密集贴装检查
