8.10. 贴装位置示教
E34PCC-3F-060-B0
要设定的数据:
通过贴装位置示教和焊盘示教来设定生产程序的 NC 数据的 X/Y 坐标(贴装位置)
8.10.1 概要
在程序块 1中进行贴装,贴装进行示教的元件后,按一下<Mount Pos. Teach>(贴装位置示教)
照相机移动到已贴装元件的上部位置,使您可以检查或示教贴装位置。
贴装位置示教:直接示教贴装位置。
焊盘示教:通过示教焊盘,确定贴装位置。
为某种目的选择所需的操作模式:
选项窗口 <AUTO>(自动) <Operation Mode>(作模式) <Normal>(正常)
在标记的识别和校正进行之后贴装元件。
在此模式中,由于位置数据将在检查了元件位置和校正之后进行修改,所以能够获得标记和元件之间的
正确位置关系。
选项窗口<AUTO>(自动) <Operation Mode>(操作模式) <Evaluation>(评估)
进行标记识别,不贴装元件。
这个模式适用于从基板的焊盘进行位置数据的示教。
<SEMI>(半自动) 模式:
不执行标记识别,不贴装元件。这个模式适用于没有基准标记的基板。
=提示=
在设定<Operation Mode>(操作模式) <Evaluation>(评估) 时,同时指定<Evaluation Condition>(评估条
)
==请参照‘操作手册 / 多种功能 / 选项 / 评估条件’
8.10.2 说明

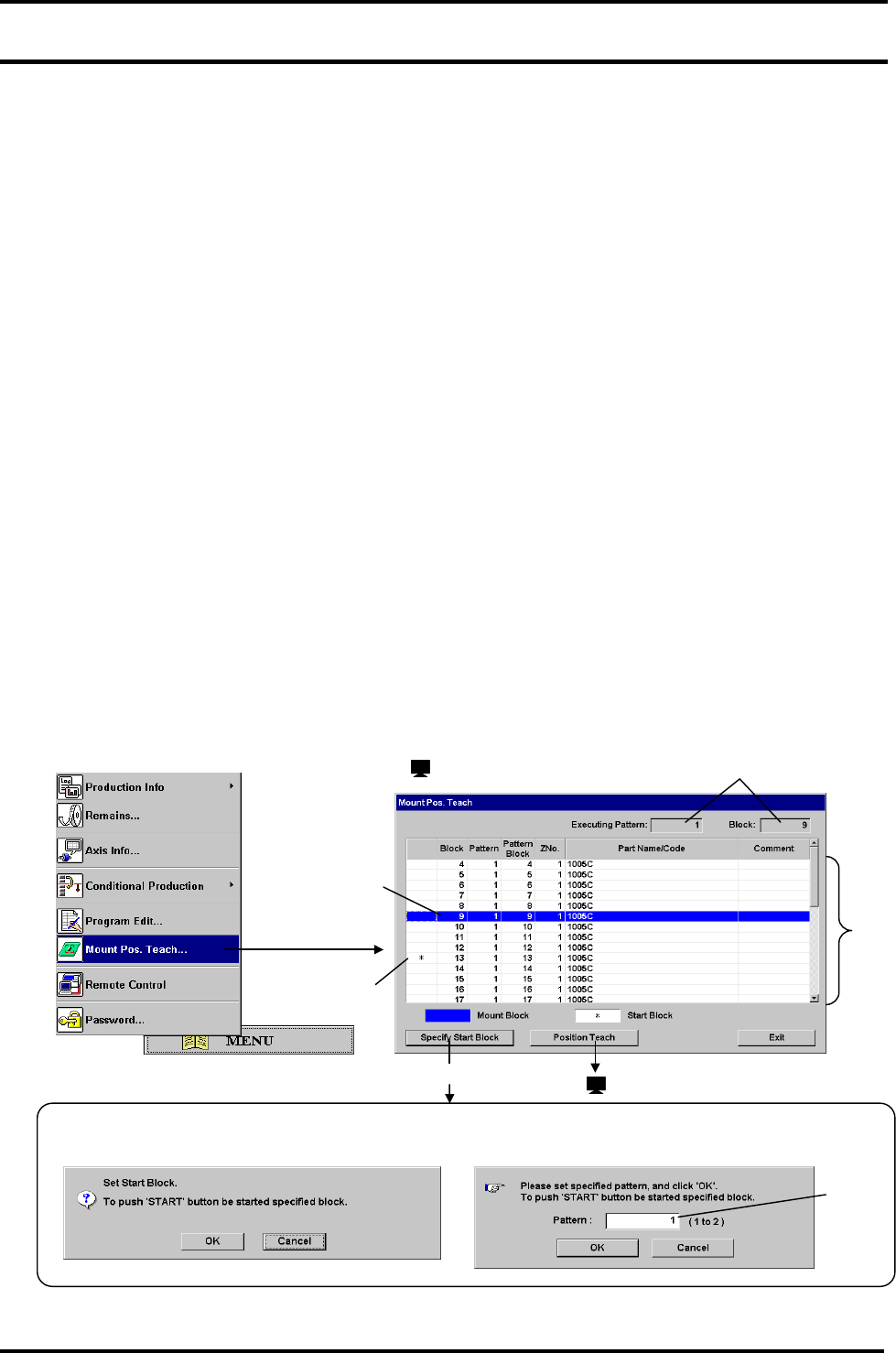

贴装位置示教(开始)窗口
4.
BM122
编程手册
8.10 贴装位置示教
E34PCC-3F-060-B0
8.10-2
1.
1. 贴装程序块列表
显示选定的生产程序的 NC 数据文件。
不显示跳过的或不能贴装的程序块。
不显示贴装程序块(程序块指定标记)以外的程序块。
2. 执行图形/程序块
表示当前的图形和程序
3. 反转显示
当前程序块行以蓝色反转显示。
本程序块在贴装位置示教时是目标程序块。
程序块不在贴装程序块列表中时,将不显示。
4.
<Specify Start Block>指定开始程序
允许自由设定开始贴装位置示教的程序块。
=提示= 1
仅可以为包含多个图形但未扩展的生产程序指定图形。
=提示= 2
如果使用<Start Block>(开始程序块) 按钮指定了一个开始程序块之后尝试了<Mount Pos. Teach>(贴装位
置示教) ,你将发现该程序块已经设定,并在列表框中用星号(*)标记出来。
=提示= 3
仅在程序块以蓝色(最后贴装的程序块)高亮显示时,检查贴装位置。
对于深蓝色高亮显示的程序块,贴装程序块检查只有到程序块的贴装完成后才可进行。
在以 CON EOP 模式的操作过程中,如果使用<1 Block>(1 程序块) 键引起了机器停止,那么只有对最
后安装的程序块可以进行安装程序块检查。
1)
2)
3)
4)
=提示= 2
2)
<Specify Start Block>(指定开始程序块)
: ‘Start Block’(开始程序块)
3)
指定一个图形后按下<OK>
4)
在列表中会显示一个星
=提示= 1
1)
在列表中选择一个开始程序块,选中的程序
块行将以深蓝色反转显示。
5)
按下“开始”运行机器直到贴装了程序块
6)
蓝色反转显示将移动导贴装的程序块
=提示= 3
BM122
编程手册
8.10 贴装位置示教
E34PCC-3F-060-B0
8.10-3
贴装位置示教窗口(主窗口)
2.
1. [mm]移动
表示在 X Y 方向移动照相机。
点击<RESET>(复位) 以指定目前位置作为基准位置。坐标(X, Y)重新设置为(0, 0)
=提示=
照相机视野的中心不一定总是设在元件的中心。
按照以下方法更改基准位置,并在此位置进行示教。
照相机中心和元件中心不匹配时
使得元件中心同照相机中心对齐,并点击<RESET>(复位)
当全部图像不能显示在监视器上,元件过大贴装位置难以确认时
把照相机中心和元件的一个角或任何其他可辨认的部分对齐,然后按下<RESET>(复位)
2. 视野
对于比基板照相机大的元件这些按钮将起作用。
改变视野可以对贴装位置以外的位置进行校正。
点击<Initial View>(初始视野),返回到贴装位置(元件中心)。
3. 照明
<Ring>(散光) <Spot>(聚光) 来转换照明,使得识别监视器清晰的显
示。
4. 程序块数据(头—注释)
显示目前显示的图像的程序块信息。
5. <Update Program>(更新程序)
更新生产程序中的贴装位置数据。
6. <Land Teach>(焊盘示教)
打开焊盘示教的窗口。
1.
2. 3.
4.
5. 6.
: ‘Mount Pos. Teach Window (Main)’ 贴装位置示教窗口(主窗口
Ring
Spot
散光
聚光
