BM122
编程手册
8.9 标记示教
E34PCC-3F-050-B0
8.9-1
8.9. 标记示教
E34PCC-3F-050-B0
此功能对在标记程序库中登记的数据进行示教。
==生产程序中标记位置的示教请参照“编程手册 / 调整数据 / 标记位置检查”。

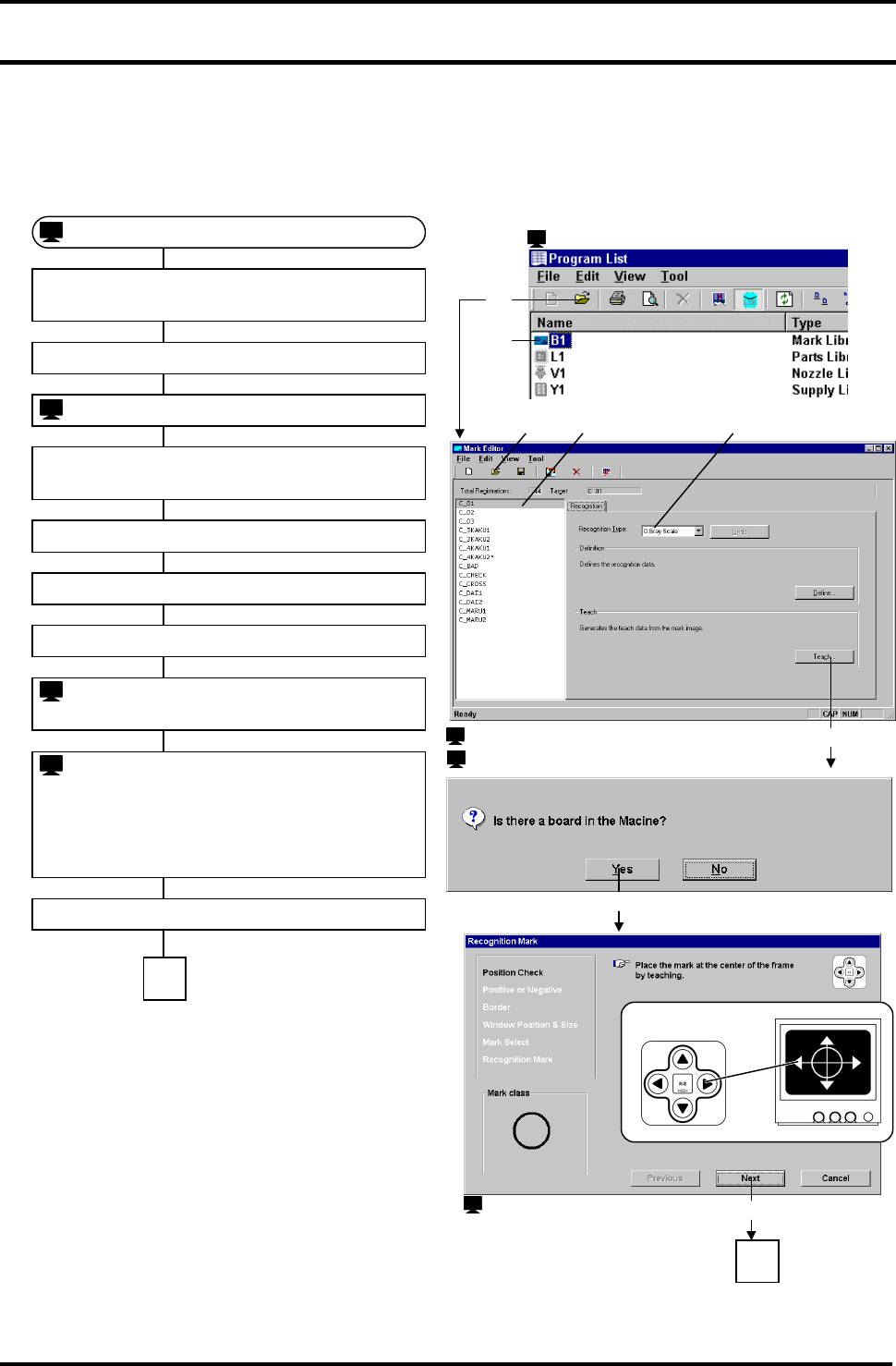

8.9.1 标记示教的步骤
=提示=
如果轴没有回到原点，会出现原点返回对话
框，这里可以将轴返回到原点。
== 1 载入基板的方法请参照“Pro. / 调整数据
/ 概要”
: ‘Program List’ （程序一览）
1.
选择标记程序库
2.
<Open>（打开）
: ‘Confirmation of PC board’（基板确认）
7.
< Yes >（是）
: ‘Mark Editor’（标记编辑器）
3.
选择一个标记形状代码
4.
<Open>（打开）
5.
指定识别类型
6.
<Teach>（示教）
9.
<Next>（下一步）
== 1
1
=提示=
: ‘Recognition Mark’（识别标记）
8.
使用示教按钮调节，让标记中心出现在照相
机的中心
3.4. 5.
1.
2.
6.
: ‘Program List’ （程序一览）
8.
7.
9.
1
: ‘Recognition Mark’(识别标记)
: ‘Mark Editor’(标记编辑器)
:‘Confirmation of PC Board’(确认基板)
BM122
编程手册
8.9 标记示教
E34PCC-3F-050-B0
8.9-2

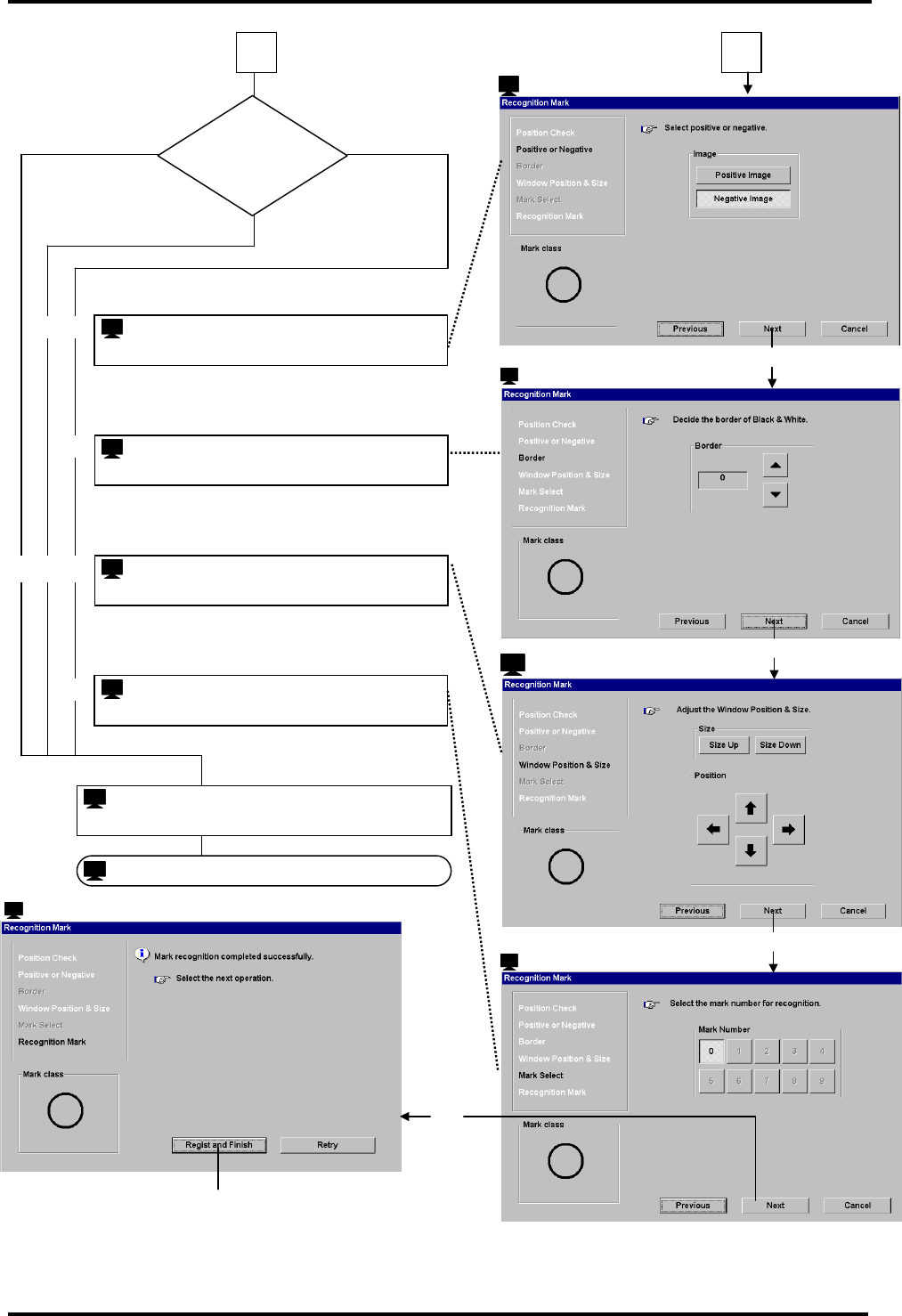

‘Distinction Mark’(鉴别标记) (*D)
Binary (*B)二进制
识别类型
: ‘Positive or Negative’正像或反像
10.
设定选项后按<下一步>
Gray scale (*G)灰度级
*G *B
: ‘Border’(边界)
11.
设置选项并按 <下一步>
*B
*D *G *B
: ‘Window Position & Size’(窗口位置和大小)
12.
设定选项并按<下一步>
: ‘Mark Select’（标记选择）
13.
指定一个标记号并按 <下一步>.
*B
: ‘Recognition Mark’(识别标记)
14.
<Regist and Finish>（登记和结束）
: ‘Program List’ （程序一览）
1
=提示= 2
14.
=提示= 1
10.
1
11.
12.
=提示= 1
=提示= 1
13.
: ‘Positive or Negative’(正像或反像)
’
: ‘Border’（边界）
: ‘Window Position & Size’(窗口位置和大小)
: ‘Mark Select’（标记选择）
: ‘Recognition Mark’(识别标记)
BM122
编程手册
8.9 标记示教
E34PCC-3F-050-B0
8.9-3
=提示= 1
正像或反像
当基板标记看上去比背景色深时，按一下<Negative>(反像)使明暗反转，使得标记能显示为白色。
边界
调节二进制级别使得标记更清晰。
窗口位置和大小
灰度级标记：窗口尺寸必须为标记的 2~3 倍左右
二进制标记：窗口尺寸必须为标记的 2~3 倍左右。
鉴别标记：窗口尺寸必须小于标记。

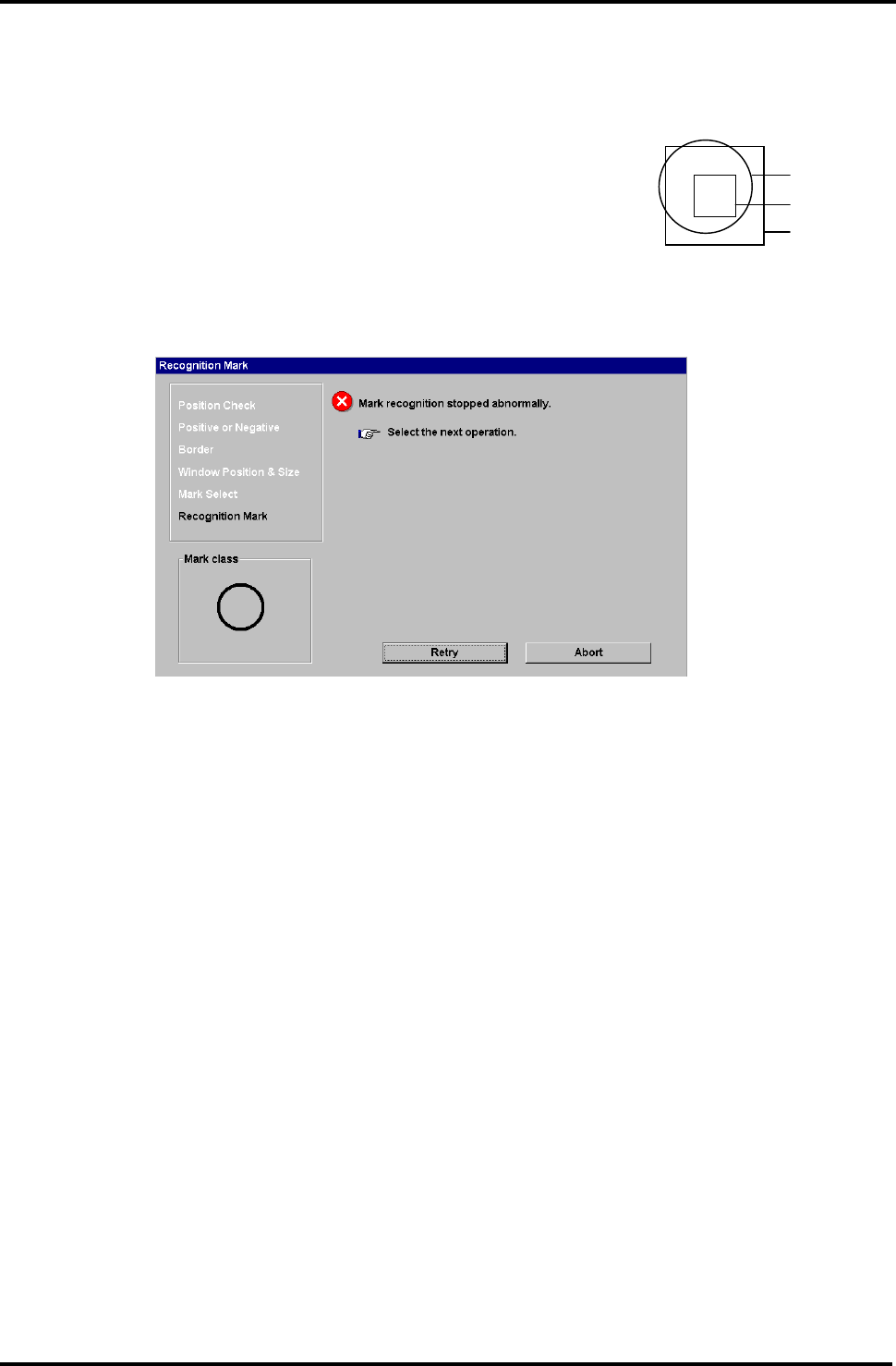

=提示= 2
如果识别异常结束，请选择<Retry>(再试)或 <Abort>(取消)。
判别标记
窗口
照相机视野
