BM122 编程手册 4.2 元件程序库的创建 和编辑 E34PCC-3 2-020-B0 4.2-2 8. 2. 9. 7. 10. 3. 5. 1. 6. 11. 4. : ‘Specify part c ode’( 指定元件代码 ) : ‘Part Editor’ （元件编辑器） ‘Confirmat ion of save’ （确认 保存） : ‘ Creating P art Data ’ （创建元件数据）

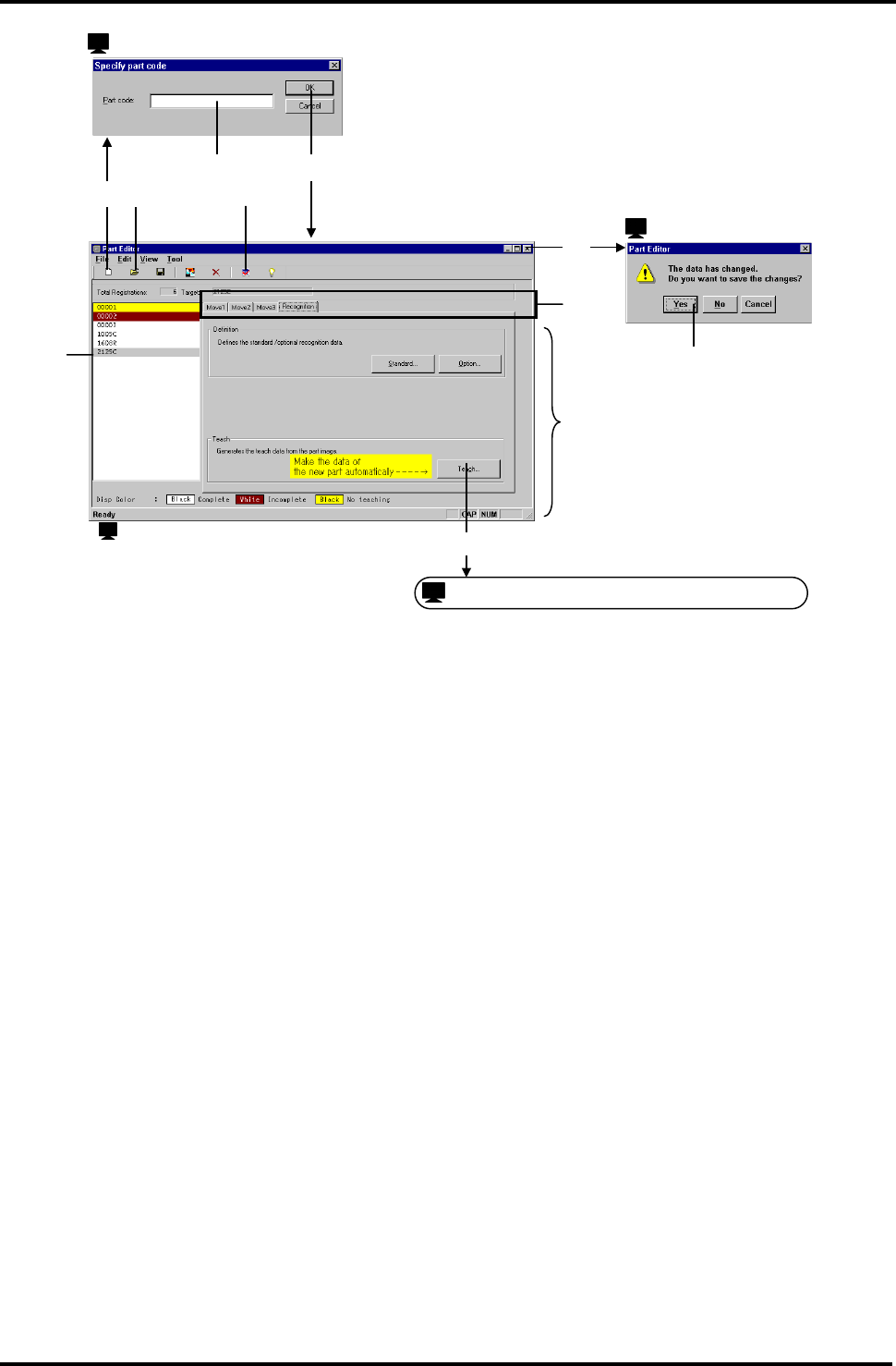

BM122
编程手册
4.2 元件程序库的创建和编辑
E34PCC-32-020-B0
4.2-1
是: 新建一个元件
否: 编辑一个现有的元件
创建数据?
是
否
4.2. 元件程序库的创建和编辑
E34PCC-32-020-B0
4.2.1 编程流程
== 关于显示元件编辑器窗口的详细内容，请参照“编程手册 / 概要 / 程序编制概要 / 程序编制
概要 / 程序以及程序库的编制”。
==调整机器上的数据时，请参照“编程手册 / 调整数据”。
: ‘Part Editor’ （元件编辑器）
1.
<新建>
新建一个元件？
: ‘Specify part code’（ 指定元件代码）
2.
输入一个元件代码
3.
<OK>
: ‘Confirmation of save’（确认保存）
11.
<Yes>是
7.
选择所需的选项卡
<MOVE1>(移动 1) , <MOVE2>(移动 2) <MOVE3>(移
动 3) [Recognition](识别)
8.
设定各参数
9.
<Check Data>（检查数据）
10.
<Close>（关闭）
6.
<Open>（打开）
[Find]（查找）, [Data Copy](复制数据)
5.
在列表中选择需要的元件代码
4.
<Teach>（示教）
== ‘编程手册 /调整数据 / 创建元件数
据’
BM122
编程手册
4.2 元件程序库的创建和编辑
E34PCC-32-020-B0
4.2-2
8.
2.
9.
7.
10.
3.
5.
1. 6.
11.
4.
: ‘Specify part code’(指定元件代码)
: ‘Part Editor’（元件编辑器）
‘Confirmation of save’（确认保存）
: ‘Creating Part Data’（创建元件数据）
BM122
编程手册
4.3 识别数据的设定
E34PCC-32-050-B0
4.3-1
4.3. 识别数据的设定
E34PCC-32-050-B0

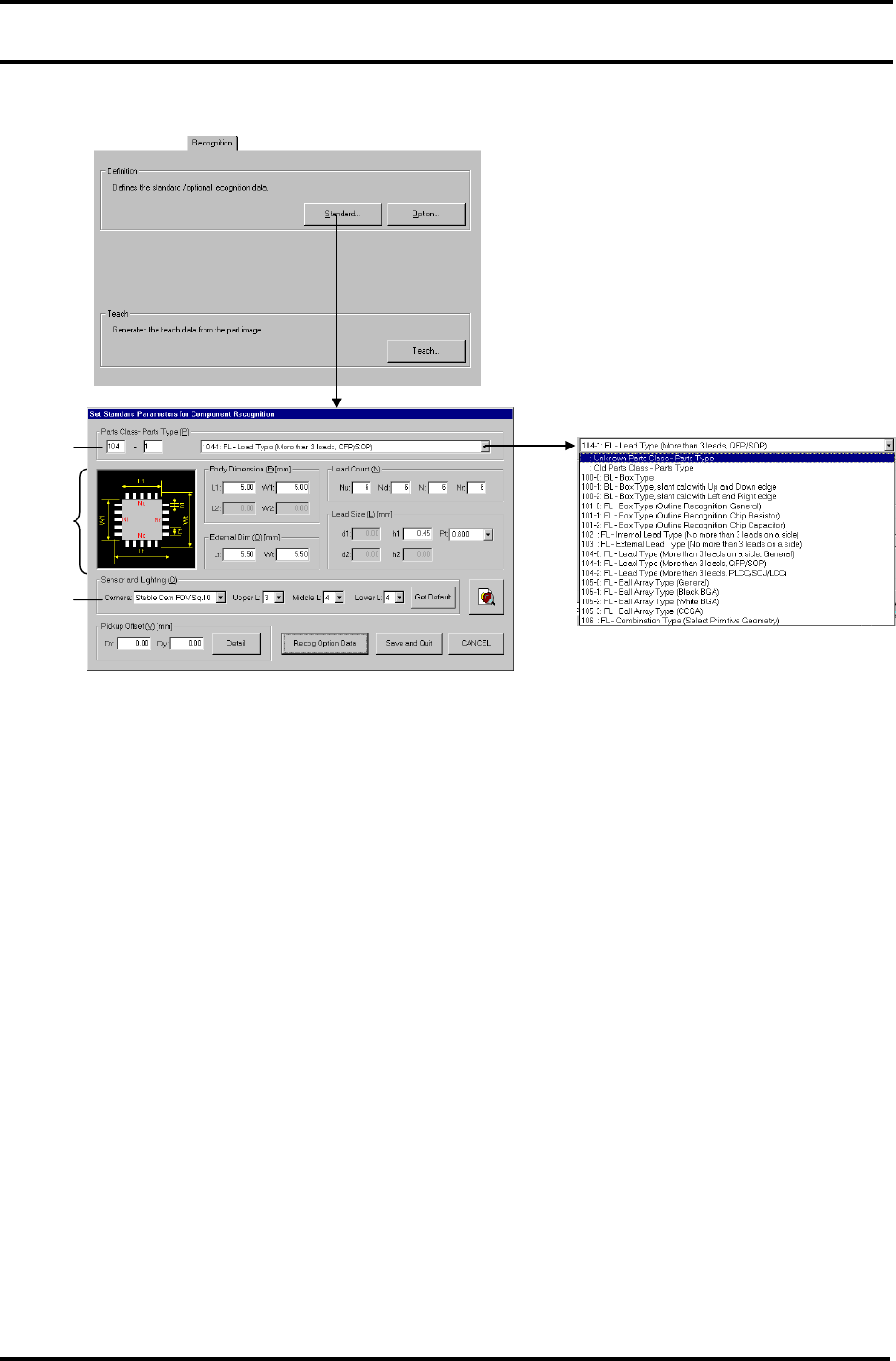

4.3.1 识别参数
1.
1. 元件类别-元件类型
从列表中选择一个元件。也可以直接输入类别-类型的编号来选择。
未定义
如果输入的元件类型和类型编号未定义，这会显示。这种情况下，不能设定数据。应改变元件类别和
类型编号。
老的元件类别
在常规机器上(MPAV2 和 MPAG3)基于元件辨认逻辑，来指定一个元件类别和类型。
一些参数作为选项来分类，并作为后面新种类的同样规范来使用。
不同于以上的类别
类别- 新元件判定逻辑的类型
与旧的元件类别-类型方式相比，包含子类别的类别选择提供了更方便的操作性。
参数可分为两类：标准和选项。“标准”对全部元件是通用的，“选项”将包含和元件不同的物件。
2. 元件尺寸
根据显示的说明输入各种元件尺寸。
把光标放到输入区域会显示输入的范围。不能设定的项目会变灰。
=注意=
本窗口的插图仅作为参考用图。
设定数据后，点击<Preview>(预览)按钮来检查数据。
如同上面显示的元件一样，设定尺寸。
在机器的识别监视器上，如同上面看见的那样，将出现元件图。
==关于元件的方向，请参照“编程手册 / 元件程序库的设定项目 / [动作 3] / 供给方向”和
“参考手册 / 机器设置 / 运转数据设定 / [条件 2] / 后进料器的元件方向”。
1.
2.
3.
