BM122
编程手册
8.1 概要
E34PCC-3F-010-B0
8.1-3
4.
1.
2.
3.
5.

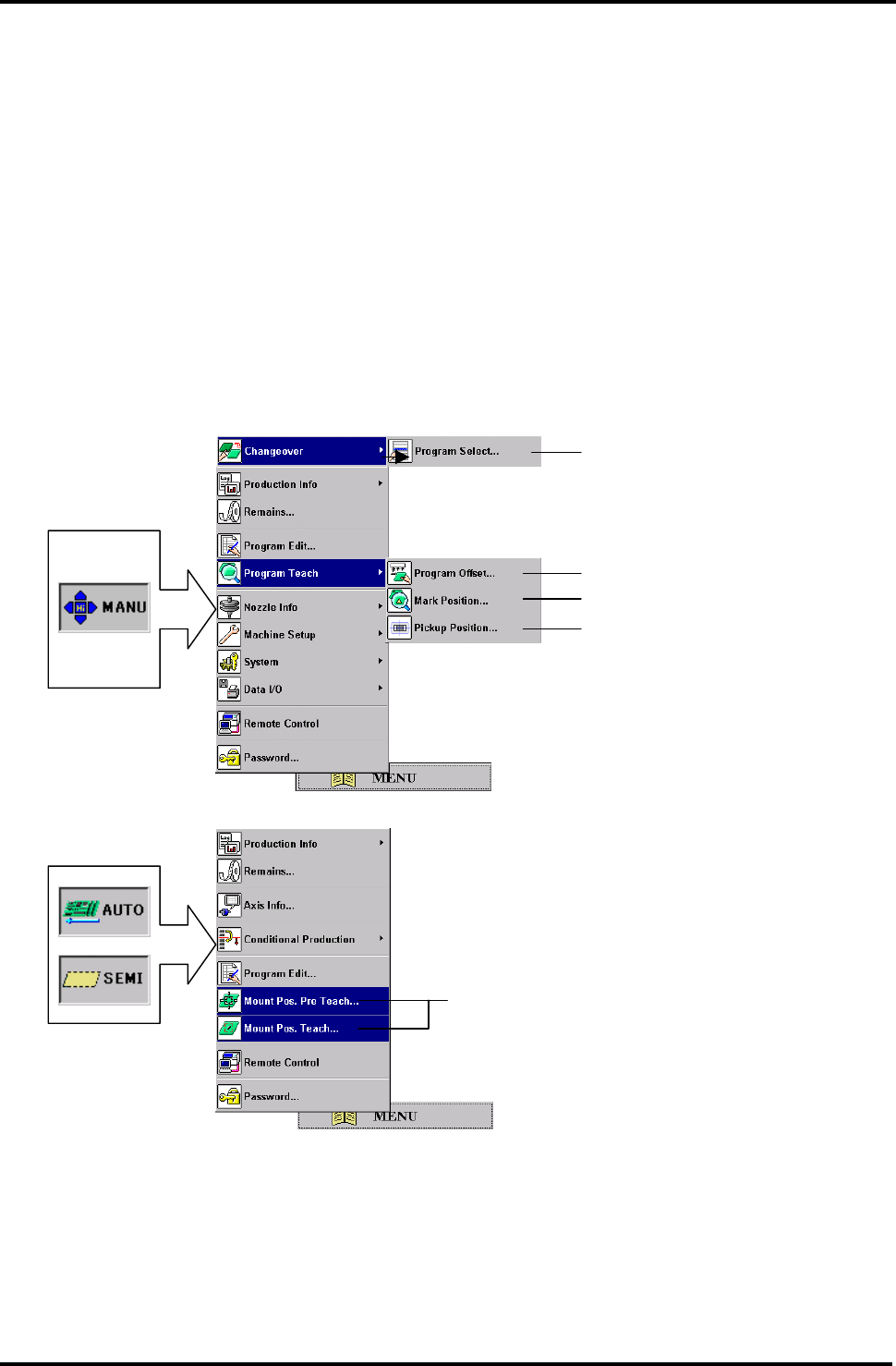

8.1.3 用来修改现存数据的主要功能
1. 程序补偿
通过示教允许设定在品种程序的 NC 数据‘补偿’页中的项目。
补偿：一块基板的 PCB 基准位置和 X/Y 坐标原点之间的差异补偿。
2. 标记位置检查（标记位置）
允许确认品种程序中标记的位置，并通过示教后进行必要的修改。
3. 吸着位置检查（吸着位置）
通过示教，允许设定在品种程序的供应部数据的补偿 X/Y。
4. 贴装位置示教/贴装位置预示教
可以用直接示教安装位置或通过焊盘示教来设定的品种程序中定位数据来进行定位。
5. 程序选择
进行上述步骤前，请选择一个程序以转移和调整导轨的宽度
== 详细的内容请参照‘操作手册/生产步骤/ 产品转型’.
BM122
编程手册
8.1 概要
E34PCC-3F-010-B0
8.1-4

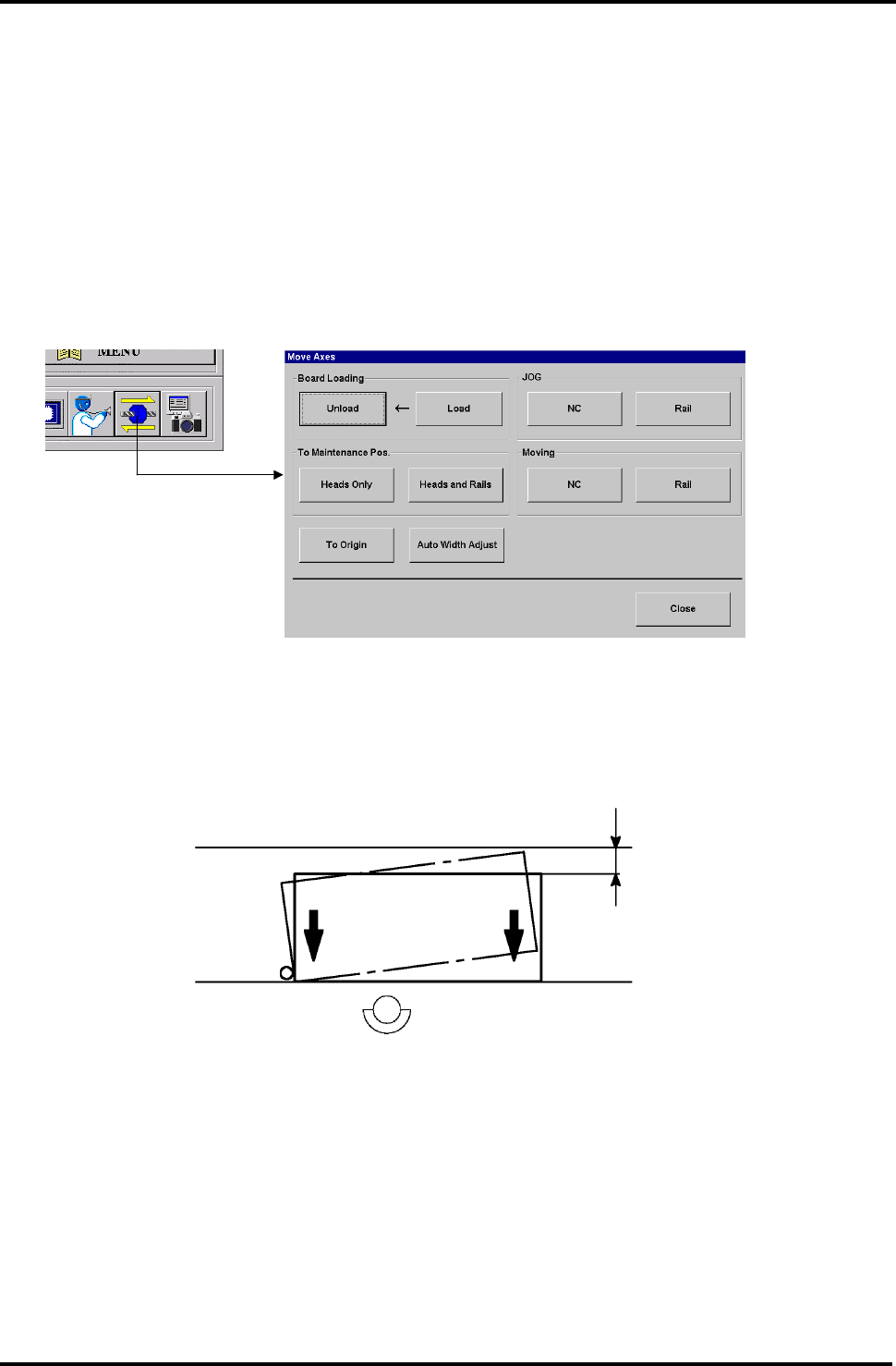

8.1.4 载入基板
==载入/卸载基板的方法，请参照‘操作手册 / 多功能 / 移动轴’。
如用到下列功能时，需要提前载入基板：
程序补偿示教
标记位置示教
检查标记位置
检查安装位置
安装位置预检
程序块示教
标记程序库示教
=注意=在示教过程中有关固定基板的注意事项
进行示教时，按以下方法设定基板。
使用调整按钮，降低支撑，如下图表示的那样正对导轨的内部按住基板的前沿，然后升高支撑。
在示教时，如果基板如下面虚线表示的那样倾斜，将会增加错误的数据。
在导轨内部
停止器
前部固定的导轨
在 1 毫米范围之内
BM122
编程手册
8.2 程序补偿
E34PCC-3F-020-B0
8.2-1
: Product Editor/NC [Offset]生产编辑器/NC[
生产编辑器/ NC 数据 [Offset]（补偿）
8.2. 程序补偿
E34PCC-3F-020-B0
待设定的数据：
品种程序内的 X/Y 补偿（NC 数据/ [补偿]）
8.2.1 设定项目
以下描述在进行补偿示教时，要显示的各窗口中的设定项目。

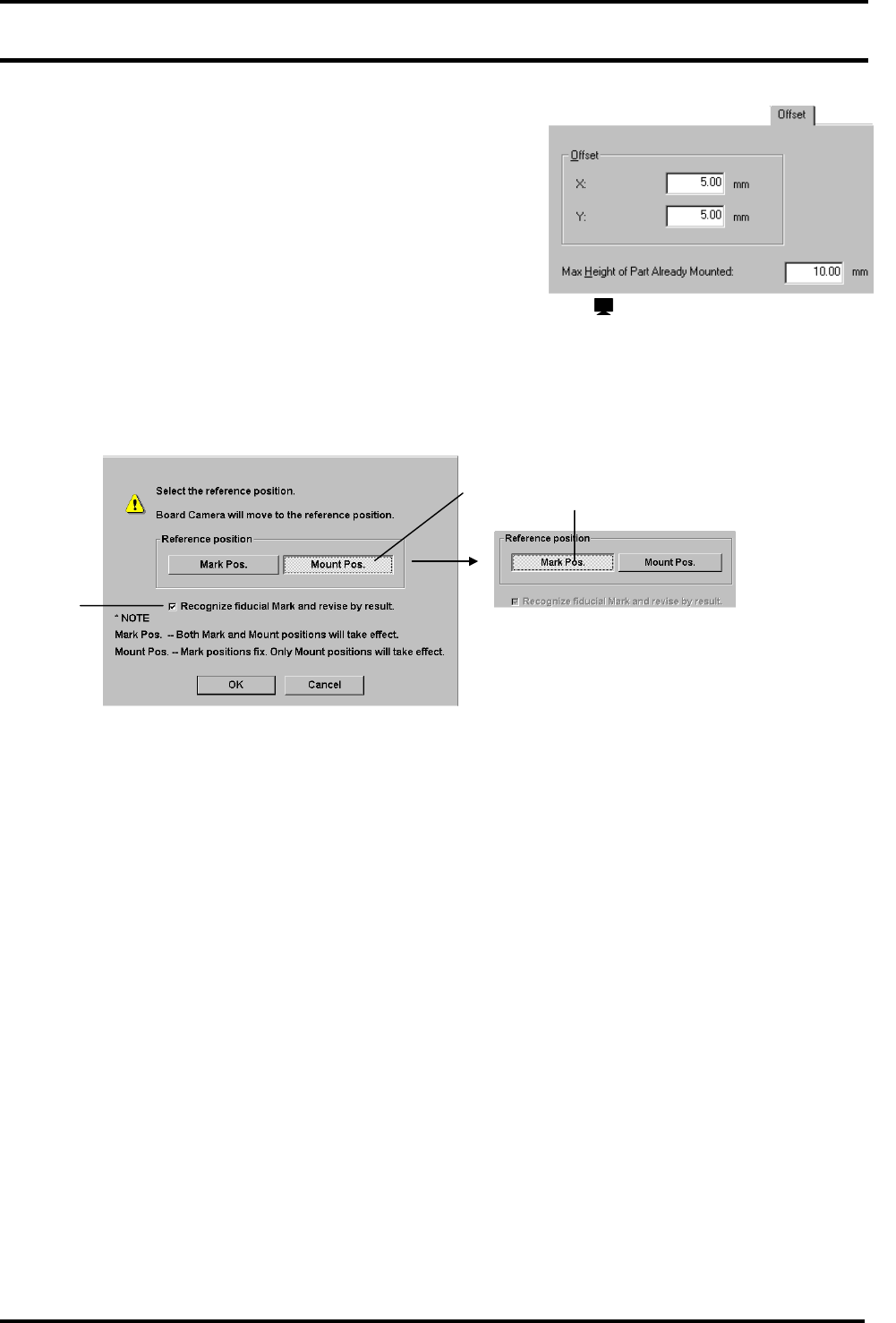

基准位置选择窗口
在进行补偿示教时，选择基准位置的窗口。
1. <Mark Pos.>(标记位置)
指定被选品种程序的第一标记程序块作为基准位置。
补偿值适用于标记位置和贴装位置两种情况。
如果标记和贴装位置之间的位置关系被证明是正确（CAD 数据等）的，请选择<Mark Pos.>(标记位置)。
在标记识别过程中标记远离中心时，也可以使用该项。
2. <Mount Pos.>(贴装位置)
指定被选品种程序的第一贴装点作为基准位置。
由于标记位置保持原样，补偿仅应用于贴装位置。
本功能适用于当贴装位置发生均匀不对准的情况，即要其中恢复标记和贴装点之间位置关系已破坏的
程序。
=注意=
如果根据贴装位置来调整 CAD 数据，则标记和贴装点之间的相对关系就会受损害。
3. ‘Recognize fiducial mark and revise by result’(识别基准标记并根据结果进行修改)
选择<Mount Pos.>(贴装位置)时，才可以使用该选项。
检查该方框可以识别基准标记，并可以移到补偿增加后的第一贴装点坐标位置。
在进行准确的校正时应该检查该方框。
1.
2.
3.
