BM122
编程手册
2.4 数据转换
E34PCC-30-030-B0
2.4-5

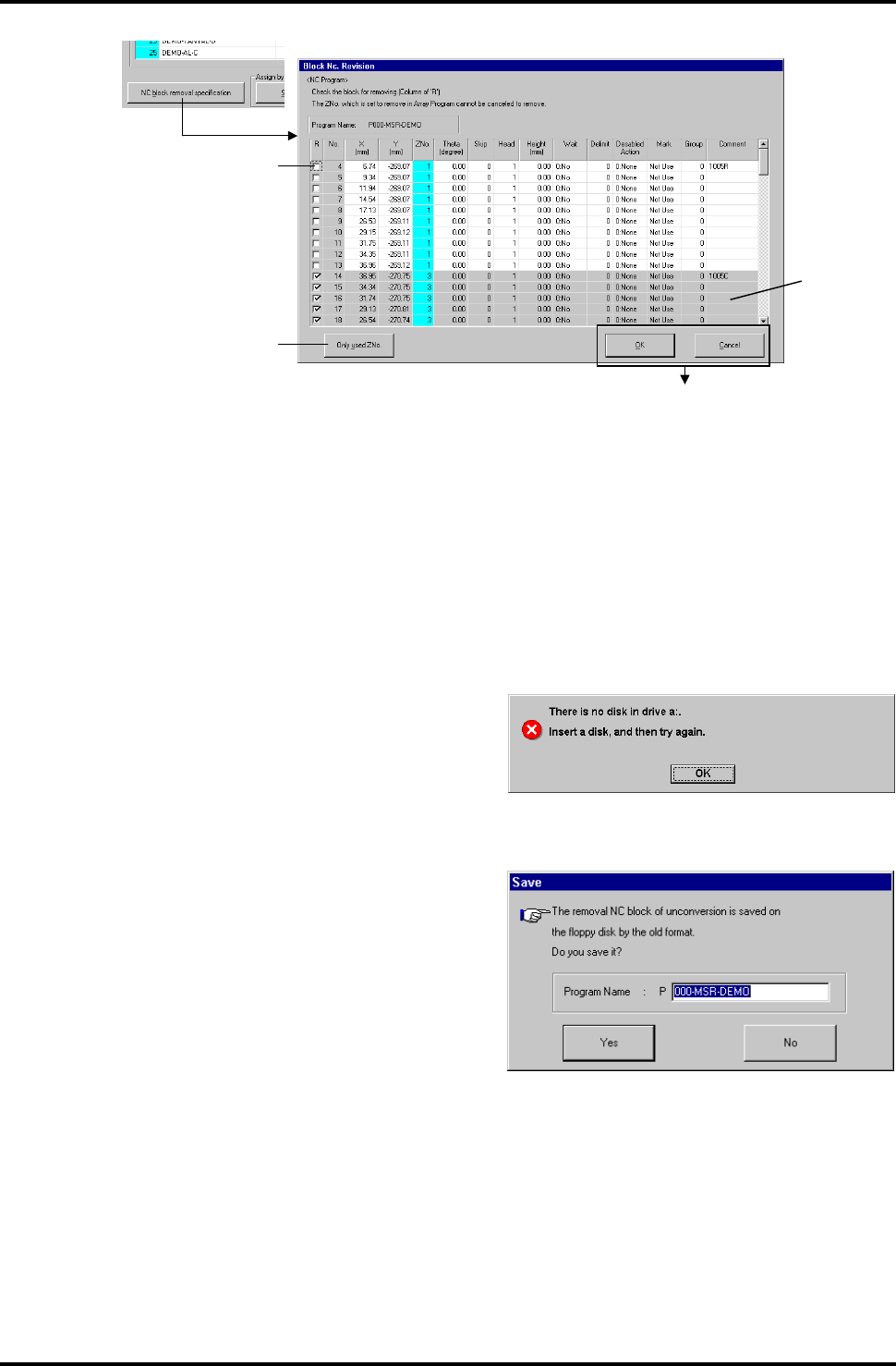

6. 灰色行
“Revise”(修正)设定为 0 的程序块所在的行将以灰色显示，这些行将被移除。
7. R (移除)复选框
移除复选框用来勾选将被移除的程序块。
在此勾选的程序块将不以灰色显示。
不能取消灰色行中的勾选项。
8. <Only Used ZNo.>(仅显示可用的 Z 轴编号)
选择是否显示或隐藏灰色的行 (这些行的 Z 轴编号将被移除)。
=提示= 2
从软盘中载入数据。
如果软盘驱动器中没有插入软盘，会有出错提示。
=提示= 3
将要移除的程序块保存为一个单独文件的方法是：
在数据转换时，如果移除了任一程序块，会出现右
侧的信息提示询问您是否将程序块保存到软盘上。
如果要分配一个单一的数据到多台机器上，请保存
该程序块。
保存的程序块将在下一次转换细分时用到。
在数据转换时，如果不移除程序块，将不会显示该
信息提示。
6.
8.
7.
到前一页
BM122
编程手册
2.4 数据转换
E34PCC-30-030-B0
2.4-6

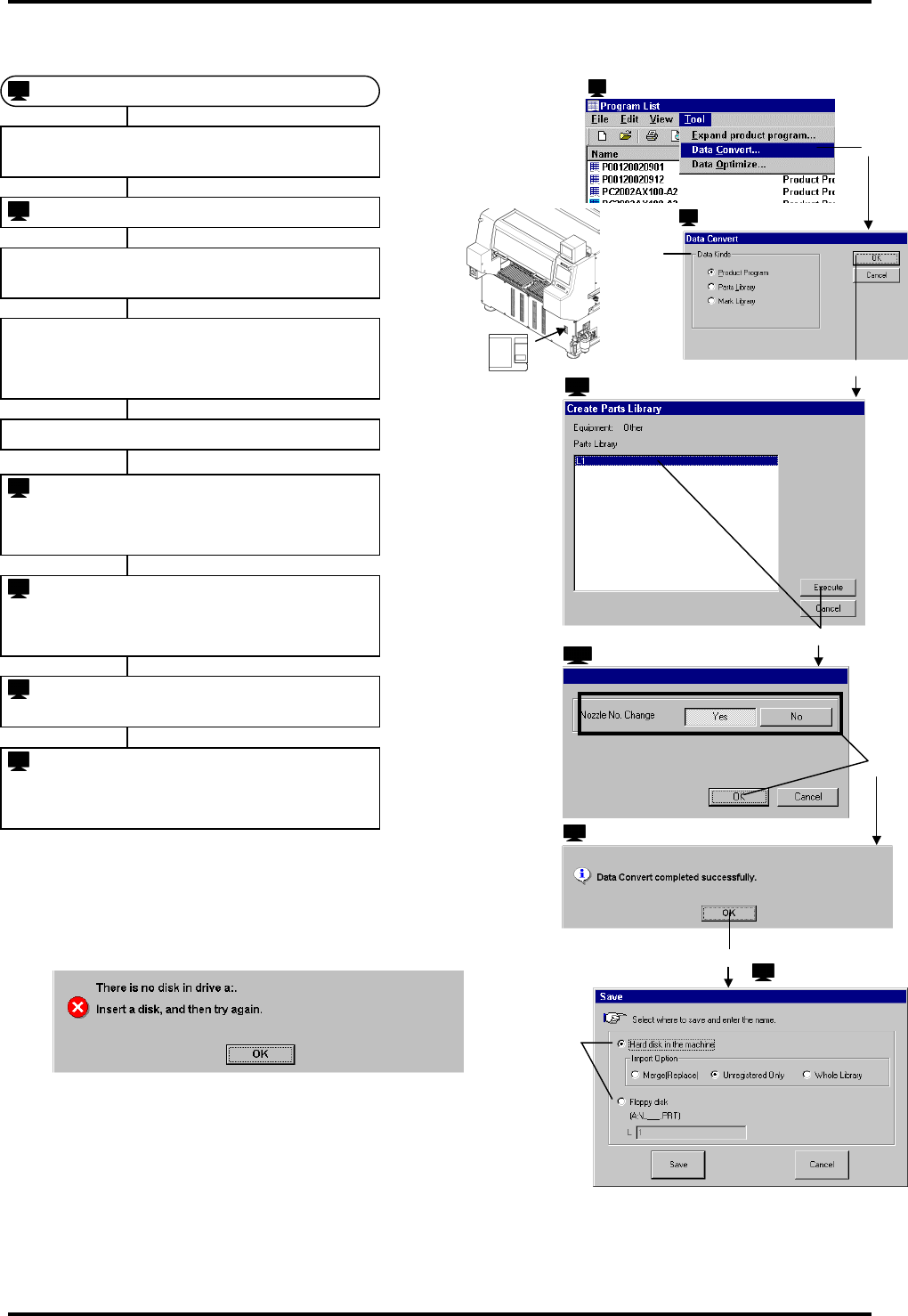

2.4.3 数据转换 (程序库数据)
以下流程图为元件程序库的举例。
=提示= 2
不能从软盘载入数据。
如果软盘没有插入，将会出现以下出错信息。
=提示= 4
只有当转换元件程序库时，才会显示更改吸嘴编号对话框。
: ‘Program List’ ‘程序一览’
1.
<Tool>（工具） ／ <Data Convert>（数据
转换）
: ‘Data Convert’（数据转换）
2.
在数据类型下选择所需的选项
3.
插入含有常规机器数据的软盘
4.
<OK>
: ‘Create Parts Library’（创建元件程序库）
5.
Choose the library to be converted and
<Execute>.选择要转换的程序库并且执行
: ‘Nozzle No. Change setting’(设定更改吸嘴编号)
6.
Choose <Yes> or <No> and <OK>.（选择
“是”或“否”然后按“OK”
=提示= 4
: ‘Completion of conversion’（转换结束）
7.
<OK>
: ‘Save’（保存）
8.
Select where to save and <Save>.选择保
存位置，然后保存。
=提示= 2
7.
8.
‘Completion of conversion’（转换结束）
:‘Save’（保存）
1.
2.
4.
5.
6.
:‘Program List’（程序一览）
:‘Data Convert’（数据转换）
:‘Create Parts Library’（创建元件程序库）
:‘Nozzle No. Change setting’(设定更改吸嘴编号)
3.
=提示= 5
BM122
编程手册
2.4 数据转换
E34PCC-30-030-B0
2.4-7
=提示= 5
例） 在源数据和目的数据中均存在相同的元件程序库名称时，处理外形编码的方法。
存在的数据
导入数据
导入前 导入后
导入选项
程序库: L1
L1
合并 (替换)
用导入的数据覆盖本机的数据
外形编码
QFP06
QFP07
QFP08
QFP01
QFP02
QFP03
QFP06
QFP07
QFP08
仅用于未登录
如果导入的名称和本机的名称相同，则覆
盖本机的名称，
添加其他所有的数据。
QFP02
QFP03
QFP04
QFP01
QFP02
QFP03
QFP01
QFP02 : 已更新
QFP03 : 已更新
QFP04 : 已添加
全部程序库
即使源和目的数据名称相同，也不覆盖
本机的数据。
QFP02
QFP03
QFP04
QFP01
QFP02
QFP03
QFP01
QFP02
QFP03
QFP04 : 已添加
=注意=
当本机中存在相同的编码时，则不能保证上次输入的那些数据始终显示在清单的顶端或者在选择程序时
被使用。
在选择程序之前，务必确保证不存在重复的外形编码。
